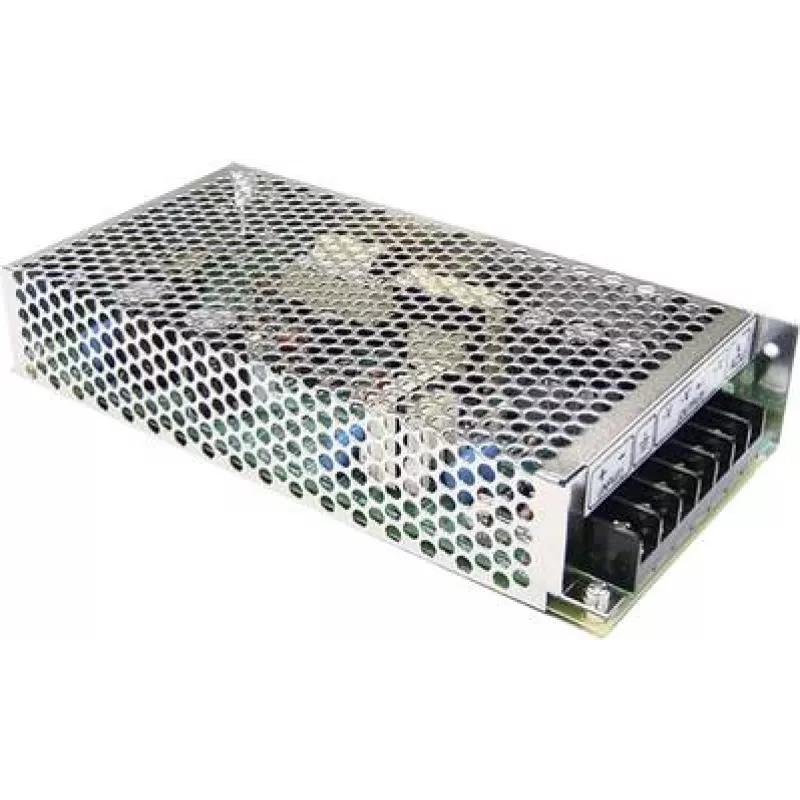

Maitinimo adapteris MEAN WELL SD-100A-24 100W 24V RoHS

MEAN WELL SD-100A-24 yra uždaras DC-DC keitiklis ir maitinimo adapteris, priimantis 9,5–18 V nuolatinės srovės įvestį ir tiekiantis reguliuojamą 24 V nuolatinės srovės išvestį iki 4,2 A (100 W). Jis atitinka RoHS reikalavimus ir yra sukurtas kompaktiškam montavimui, matmenys 98 mm × 199 mm × 38 mm, užtikrina stabilią įtampą įrenginiams, kuriems reikia patikimo 24 V maitinimo.

Privalumai

Adapteris užtikrina fiksuotą 24 V išvestį, maksimali išvesties srovė 4,2 A ir vardinė išvesties galia 100 W, tinkama nuolatiniam veikimui pagal specifikacijas. Jo uždara konstrukcija apsaugo vidinius komponentus ir supaprastina montavimą įrangos lentynose ar korpusuose. Atitiktis RoHS užtikrina sumažintą pavojingų medžiagų kiekį, o kompaktiškas dydis yra praktiškas ribotos erdvės įrenginiams.

Tinkama naudoti

• Pramoninės valdymo moduliai ir įterptosios sistemos, kurioms reikia 24 V maitinimo
• Ryšio įranga ir tinklo įrenginiai
• Automatikos komponentai, jutikliai ir pavaros
• Esamų 24 V nuolatinės srovės maitinimo šaltinių keitimas arba atnaujinimas

Pagrindinės specifikacijos

• Modelis: MEAN WELL SD-100A-24 (MPN: SD-100A-24)
• Įvesties įtampa: 9,5–18 V DC
• Išvesties įtampa: 24 V DC
• Išvesties srovė: iki 4,2 A
• Išvesties galia: 100 W
• Atitiktis: RoHS
• Matmenys (P×I×A): 98 mm × 199 mm × 38 mm
• EAN: 4021087041737

Kaip naudoti

Prijunkite SD-100A-24 įvestį prie stabilaus nuolatinės srovės šaltinio, atitinkančio nurodytą 9,5–18 V diapazoną, ir prieš įjungdami patikrinkite poliškumą. Tvirtai sumontuokite uždarą adapterį gerai vėdinamoje vietoje arba įrangos korpuse, kad būtų užtikrintas šilumos išsklaidymas. Prijunkite 24 V išvestį prie apkrovos, užtikrindami, kad bendra srovės apkrova neviršytų 4,2 A. Laikykitės įrenginio gamintojo laidų sujungimo ir įžeminimo praktikos bei atlikite pradinį bandymą multimetru, kad patvirtintumėte teisingą išvesties įtampą esant apkrovai.

Rekomendacijos

Eksploatuokite adapterį neviršydami vardinių įvesties ir išvesties ribų, užtikrinkite tinkamą vėdinimą aušinimui ir apsaugokite įrenginį bei prijungtą įrangą tinkamais saugikliais arba automatiniais jungikliais. Siekiant ilgalaikio patikimumo, venkite nuolatinio veikimo esant maksimalioms vardinėms vertėms ir pasiskaitykite MEAN WELL dokumentaciją dėl montavimo orientacijos ir saugos instrukcijų.
