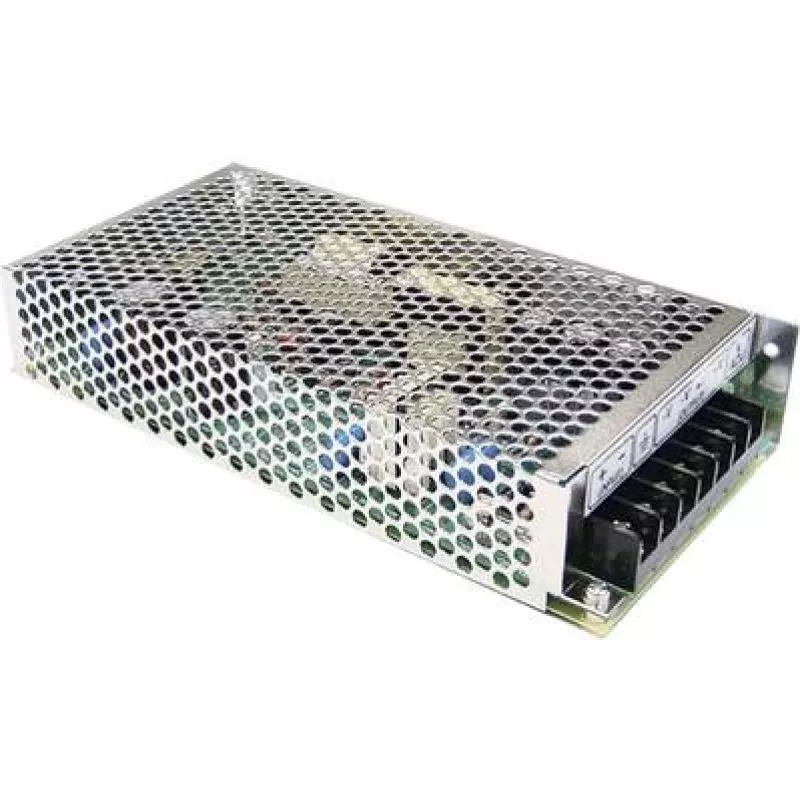

Maitinimo adapteris MEAN WELL SD-100A-12

MEAN WELL SD-100A-12 yra uždaras nuolatinės srovės keitiklis ir 100 W maitinimo adapteris, užtikrinantis stabilų 12 V nuolatinės srovės išėjimą iki 8,5 A iš 9,5–18 V nuolatinės srovės įėjimo. Kompaktiškas įrenginys (98 mm × 199 mm × 38 mm) atitinka RoHS reikalavimus ir skirtas naudoti ten, kur reikalingas patikimas įtampos keitimas ir nenutrūkstamas maitinimo tiekimas.

Privalumai

Šis MEAN WELL adapteris pasižymi kompaktiška forma, 100 W vardine išėjimo galia ir integruotu nuolatinės srovės keitikliu, užtikrinančiu efektyvų įtampos reguliavimą. Įrenginys teikia stabilų 12 V išėjimą iki 8,5 A srovę iš plataus 9,5–18 V įėjimo diapazono, palaikydamas stabilų prijungtos įrangos veikimą. RoHS atitiktis užtikrina mažesnį pavojingų medžiagų kiekį gamyboje, o uždara konstrukcija apsaugo vidinius komponentus.

Tinka

• Pramoninėms valdymo sistemoms ir automatikos įrangai
• Telekomunikacijų ir tinklo įrenginiams
• Įterptinėms sistemoms, vienos plokštės kompiuteriams ir išoriniams įrenginiams
• Baterijomis maitinamoms sistemoms, kurioms reikalingas nuolatinės srovės paaukštinimas ar reguliavimas

Pagrindinės specifikacijos

• Gamintojas: mean well
• Modelis (MPN): SD-100A-12
• EAN: 4021087041744
• Įėjimo įtampa: 9,5–18 V nuolatinė srovė
• Išėjimo įtampa: 12 V nuolatinė srovė
• Išėjimo srovė: 8,5 A (maksimali)
• Išėjimo galia: 100 W
• Formos faktorius: uždaras nuolatinės srovės keitiklis
• Matmenys (P×G×A): 98 mm × 199 mm × 38 mm
• Atitiktis: RoHS

Kaip naudoti

Montuokite SD-100A-12 laikydamiesi gamintojo nurodymų dėl tvirtinimo ir ventiliacijos, kad būtų užtikrintas tinkamas aušinimas. Prijunkite tinkamą 9,5–18 V nuolatinės srovės įėjimo šaltinį prie įėjimo gnybtų, o apkrovą – prie 12 V išėjimo gnybtų, laikydamiesi teisingo poliariškumo. Patikrinkite, ar prijungta apkrova neviršija maksimalios 8,5 A išėjimo srovės. Kai jungtys yra saugios, įjunkite įėjimo šaltinį ir stebėkite išėjimo įtampą, kad įsitikintumėte, jog reguliavimas yra teisingas, prieš pradedant nuolatinį įrenginio veikimą.

Rekomendacijos

Kad veikimas būtų patikimas ilgą laiką, užtikrinkite tinkamą oro srautą aplink adapterį, venkite per aukštos aplinkos temperatūros ir naudokite tinkamus saugiklius įėjimo pusėje, kad apsisaugotumėte nuo viršsrovių. Įsitikinkite, kad laidai ir jungtys yra pritaikyti numatomai srovei, ir prieš montuodami patikrinkite suderinamumą su galutine įranga.
