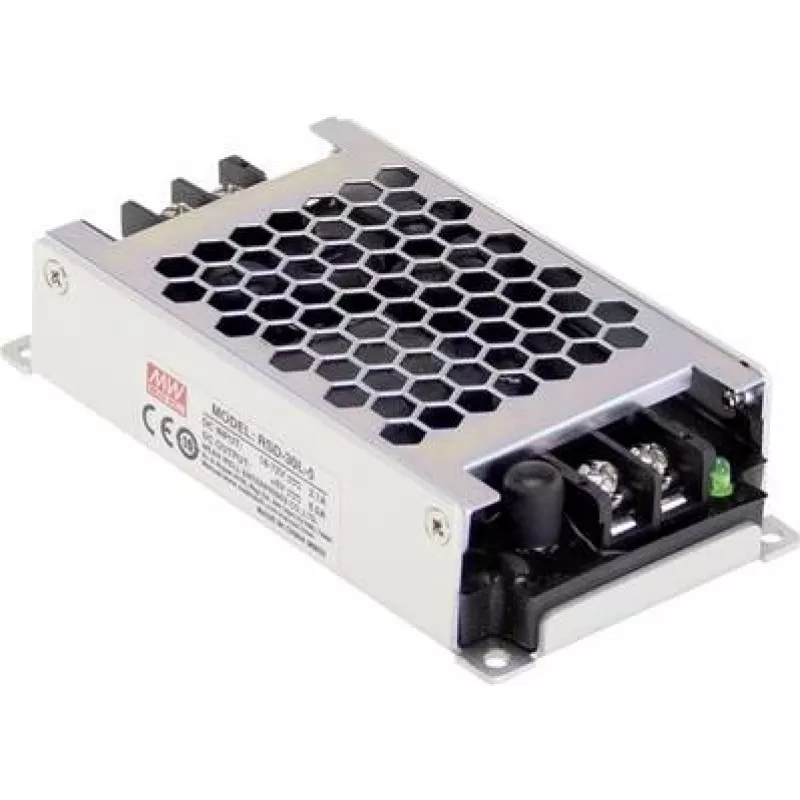

Maitinimo adapteris / keitiklis Mean Well RSD-30L-24, 30 W, 24 V išėjimas, 18–72 V įėjimas

Mean Well RSD-30L-24 yra kompaktiškas DC-DC uždaro tipo keitiklis, užtikrinantis reguliuojamą 24 V išėjimą iki 1,25 A iš plataus 18–72 V įėjimo diapazono. Su 30 W išėjimo galia, EN50155 geležinkelio atitiktimi ir 4000 Vdc izoliacija tarp įėjimo ir išėjimo, šis maitinimo adapteris / keitiklis yra skirtas pramoninei ir automobilių aplinkai ir telpa į ankštus įrenginius dėl kompaktiškų matmenų (60 × 113 × 25 mm). Įrenginys atitinka RoHS reikalavimus ir tinka maitinti 24 V įrangą, valdymo modulius ir baterijomis paremtas sistemas, kur reikalingas patikimas nuolatinės srovės keitimas ir galvaninė izoliacija.

Privalumai

RSD-30L-24 siūlo platų įėjimo įtampos langą, kuris palaiko įvairius transporto priemonių ir pramoninius maitinimo šaltinius, sumažinant papildomų keitiklių poreikį. Jo reguliuojamas 24 V išėjimas užtikrina stabilų prijungtų įrenginių veikimą, o 4000 Vdc izoliacija apsaugo nuo pereinamųjų įvykių ir įžeminimo kilpų. EN50155 atitiktis daro keitiklį tinkamą geležinkelio ir transporto reikmėms, o mažas uždaras korpusas supaprastina montavimą ribotoje erdvėje. Įrenginio efektyvumas ir įmontuotos apsaugos prisideda prie patikimo ilgalaikio veikimo sudėtingomis sąlygomis.

Tinka

• 24 V jutiklių, pavarų ir valdymo modulių maitinimui transporto priemonėse ir pramoninėje įrangoje
• Baterijomis paremtoms sistemoms ir UPS įėjimo kondicionavimui
• Geležinkelio ir riedmenų elektronikai, atitinkančiai EN50155
• Kompaktiškiems korpusams ir prie DIN bėgelio įrenginiams su ribota erdve

Pagrindinės specifikacijos

• Įėjimo įtampa: 18–72 V DC
• Išėjimo įtampa: 24 V DC
• Didžiausia išėjimo srovė: 1,25 A
• Išėjimo galia: 30 W
• Izoliacija: 4000 V DC įėjimo-išėjimo
• Standartai: atitinka EN50155
• Matmenys: 60 × 113 × 25 mm
• Apsaugotas uždaras keitiklis, tinkamas pramoniniam ir automobilių naudojimui

Kaip naudoti

Prijunkite RSD-30L-24 įėjimą prie tinkamo nuolatinės srovės šaltinio nurodytame 18–72 V diapazone, laikydamiesi teisingo poliškumo ir saugaus laidų sujungimo. Pritvirtinkite uždarą keitiklį vietoje su tinkama ventiliacija ir mechanine apsauga, naudodami esamus tvirtinimo taškus arba rekomenduojamas tvirtinimo detales. Prijunkite 24 V išėjimą prie apkrovos, užtikrindami, kad bendra apkrova neviršytų 1,25 A nominalios vertės ir kad laidų skerspjūvis bei saugikliai atitiktų vietinę elektros praktiką. Patikrinkite išėjimo įtampą su apkrova ir įsitikinkite stabiliu veikimu prieš pradedant nuolatinę eksploataciją.

Rekomendacijos

Geriausiems rezultatams naudokite tinkamą įėjimo apsaugą (saugiklį arba grandinės pertraukiklį) ir pereinamųjų įvykių slopinimą, integruodami į transporto priemonių ar geležinkelio sistemas. Palaikykite aplinkos temperatūrą įrenginio vardiniame diapazone ir neuždenkite korpuso, kad būtų užtikrintas tinkamas šilumos išsklaidymas. Naudojant saugai kritinėse ar masinio transporto srityse, laikykitės atitinkamų montavimo standartų ir reguliariai tikrinkite jungtis bei tvirtinimą.
