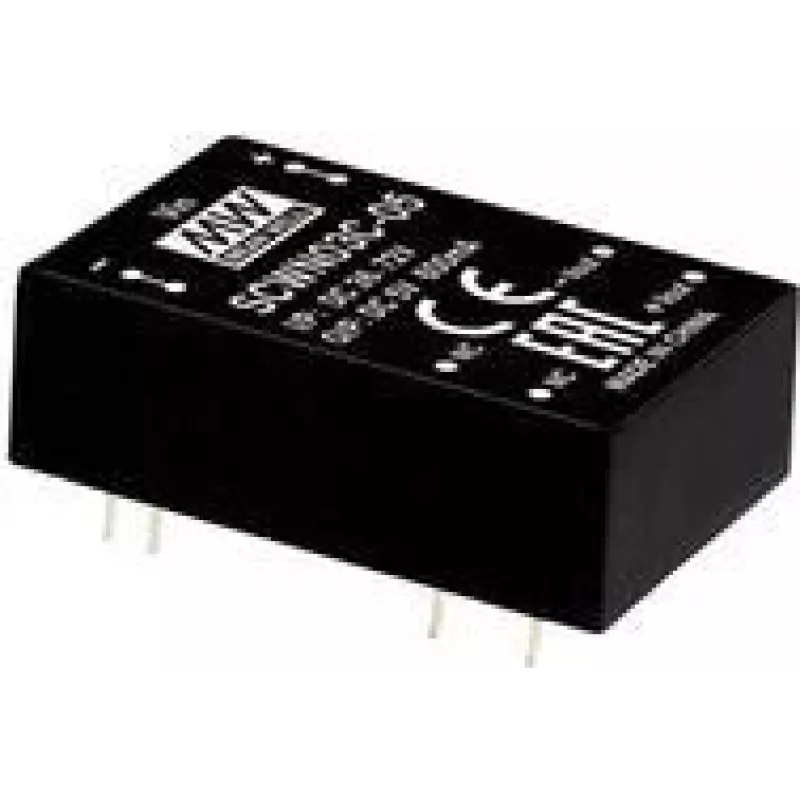

Maitinimo adapteris MEAN WELL SCWN03E-05 3W 5V 0.6A RoHS

MEAN WELL SCWN03E-05 yra kompaktiškas nuolatinės srovės reguliuojamas vienos išvesties keitiklis, skirtas tiekti stabilų 5 V išėjimą iki 0,6 A iš 4,5–9 V nuolatinės įtampos įėjimo diapazono. Modulis užtikrina 3000 VDC įėjimo ir išėjimo izoliaciją ir tiekiamas DIP kiauryminio montavimo korpuse. Tai mažo ploto maitinimo sprendimas elektroninėms konstrukcijoms, kurioms reikia reguliuojamo žemos įtampos tiekimo ir pagrindinės izoliacijos, atitinkantis RoHS reikalavimus.

Privalumai

SCWN03E-05 užtikrina reguliuojamą 5 V išėjimą, kurio srovė iki 0,6 A, esant 3 W galios apvalkale, derinant kompaktišką dydį ir kiauryminį montavimą, kad būtų lengva integruoti į plokštę. Aukšta įėjimo ir išėjimo izoliacija (3000 VDC) padidina saugą ir apsaugą programose, kuriose reikalinga galvaninė atskirtis. RoHS atitiktis užtikrina, kad produktas atitinka pavojingų medžiagų apribojimus aplinkai.

Tinka

• Įterptinėms sistemoms ir mikrovaldiklių maitinimui
• Pramonės valdymo elektronikai, reikalaujančiai izoliacijos
• Prototipų kūrimui ir senesnių kiauryminio montavimo konstrukcijų remontui

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL
• Modelis: SCWN03E-05 (MPN: SCWN03E-05)
• Išvestis: 5 V DC, 0,6 A (3 W)
• Įėjimo įtampos diapazonas: 4,5–9 V DC
• Izoliacija: 3000 VDC įėjimo–išėjimo
• Korpusas: DIP kiauryminio montavimo
• Atitiktis: RoHS
• EAN: 4021087041775

Kaip naudoti

Montuokite SCWN03E-05 į PCB naudodami jo DIP kiauryminio montavimo kaiščius ir užtikrinkite teisingą įėjimo ir išėjimo kaiščių orientaciją pagal plokštės konstrukciją. Tiekkite įėjimo įtampą nurodytame 4,5–9 V DC diapazone ir patikrinkite tinkamą įžeminimą. Po prijungimo išmatuokite išėjimą, kad patvirtintumėte stabilų 5 V tiekimą prieš jungdami jautrias apkrovas. Laikykitės gamintojo nurodymų dėl atstumų ir šliaužimo takelių, kad išlaikytumėte vardinę izoliaciją.

Rekomendacijos

Naudokite modulį neviršydami vardinių įėjimo ir išėjimo ribų, užtikrinkite tinkamą ventiliaciją arba galios mažinimą dirbant arti maksimalios apkrovos ir laikykitės geriausios PCB išdėstymo ir šliaužimo atstumo praktikos, kad išlaikytumėte 3000 VDC izoliacijos vientisumą.
