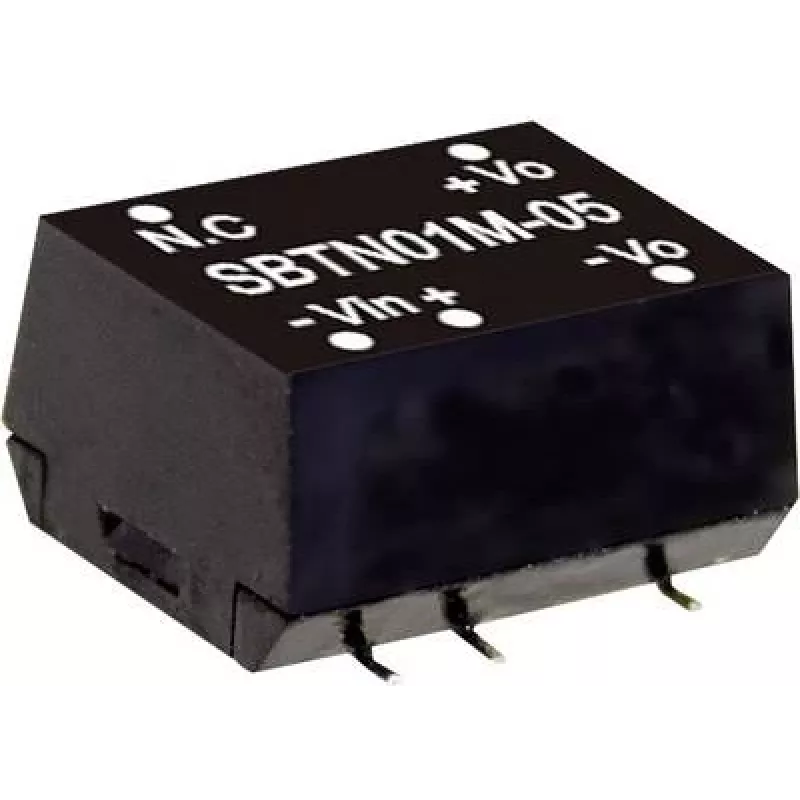

Maitinimo adapteris MEAN WELL SBTN01M-12 1 W Įėjimo įtampa 10,8-13,2 V Išėjimo įtampa 12 V

MEAN WELL SBTN01M-12 yra kompaktiškas PCB montuojamas DC-DC keitiklis, skirtas priimti įėjimo įtampą nuo 10,8 iki 13,2 V nuolatinės srovės ir tiekti reguliuojamą 12 V nuolatinės srovės išėjimą iki 0,08 A (1 W). Modulis tiekiamas SMD korpuse ir atitinka RoHS reikalavimus, todėl tinka integruoti į mažos galios elektroninius mazgus, kur reikalingas mažas, patikimas 12 V maitinimo šaltinis.

Privalumai

Šis SBTN01M-12 adapteris pasižymi nedideliu korpusu, skirtu PCB montavimui, stabilia 12 V išėjimo įtampa nurodytame įėjimo diapazone ir mažomis energijos sąnaudomis, tinkamomis 1 W galios reikmėms. SMD korpusas leidžia automatinį montavimą, o RoHS atitiktis užtikrina sumažintą pavojingų medžiagų kiekį gamybos ir utilizavimo metu.

Tinkama naudoti

• Mažos galios įterptinė elektronika
• Jutiklių moduliai ir nedideli prietaisai
• PCB dizainai, reikalaujantys kompaktiškos 12 V magistralės
• Baterijomis maitinamos sistemos su maždaug 12 V įėjimu

Pagrindiniai specifikacijos

• Gamintojas: MEAN WELL
• Modelis (MPN): SBTN01M-12
• Įėjimo įtampa: 10,8–13,2 V nuolatinės srovės
• Išėjimo įtampa: 12 V nuolatinės srovės
• Išėjimo srovė: 0,008–0,08 A (iki 1 W)
• Korpusas: SMD (PCB montavimas)
• Atitiktis: RoHS
• EAN: 4021087041959

Kaip naudoti

Sumontuokite SBTN01M-12 ant PCB, laikydamiesi gamintojo rekomenduojamo litavimo kontūro ir litavimo profilio SMD komponentams. Prijunkite įėjimą prie stabilaus 10,8–13,2 V nuolatinės srovės šaltinio ir imkite reguliuojamą 12 V nuolatinės srovės išėjimą iš nurodytų išėjimo kontaktų. Laikykitės tinkamo poliškumo ir užtikrinkite, kad plokštės išdėstymas užtikrintų pakankamą šilumos išsklaidymą nepertraukiamai 1 W veikimo sąlygomis.

Rekomendacijos

Naudokite nurodytame įėjimo diapazone ir neviršykite didžiausios išėjimo srovės. Kad veikimas būtų patikimas, šalia įėjimo ir išėjimo įdiekite dekodavimo kondensatorius, kaip rekomenduojama MEAN WELL dokumentacijoje, ir venkite modulį veikti temperatūromis ar mechaniniais įtempiais, viršijančiais jo vardines ribas.
