maitinimo adapteris MEAN WELL RT-125D 125 W, įėjimas 176–264 V, išėjimas 5 V, RoHS, 98×199×38 mm

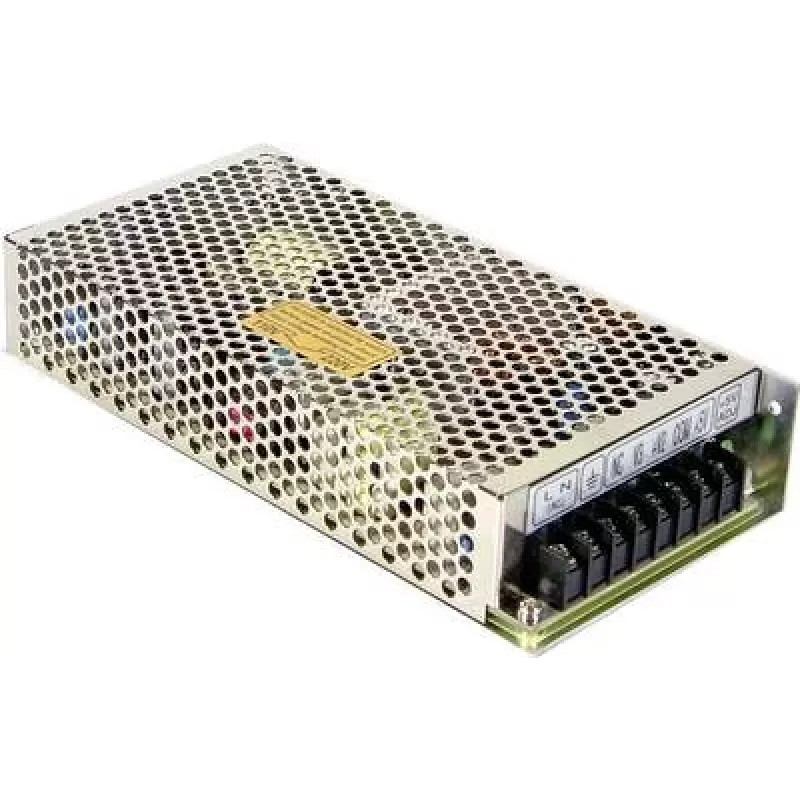

MEAN WELL RT-125D yra uždaras kintamosios srovės į nuolatinę maitinimo šaltinis su trimis išėjimais, teikiantis +5 VDC esant 8 A, +24 VDC esant 3 A ir +12 VDC esant 2 A. Jis priima tinklo įėjimą diapazone 176–264 VAC ir yra kompaktiškame metaliniame korpuse, kurio matmenys 98×199×38 mm. Įrenginys atitinka RoHS reikalavimus ir yra skirtas pramoninėms bei įterptinėms programoms, kurioms reikalingos kelios žemos įtampos linijos iš vieno kompaktiško adapterio.

Privalumai

RT-125D teikia tris reguliuojamus nuolatinės srovės išėjimus iš vieno uždaro įrenginio, sumažindamas atskirų keitiklių poreikį ir supaprastindamas sistemos laidų sujungimą. Platus įėjimo įtampos diapazonas palaiko skirtingus regioninius tinklo maitinimo šaltinius, o kompaktiški matmenys leidžia montuoti ankštose korpusuose. RoHS atitiktis užtikrina, kad konstrukcija atitinka bendruosius aplinkosaugos standartus pramoniniam ir komerciniam diegimui.

Tinka

• Įterptinėms sistemoms, kurioms reikalingos kelios nuolatinės srovės linijos
• Pramoniniams valdymo pultams ir automatikos įrangai
• Ryšio prietaisams ir tinklo įrenginiams
• Mažoms serverių ar saugojimo posistemėms su mišrios įtampos reikalavimais

Pagrindinės specifikacijos

• Modelis: RT-125D
• Gamintojas: MEAN WELL
• Įėjimo įtampa: 176–264 VAC
• Išėjimai: +5 VDC @ 8 A, +24 VDC @ 3 A, +12 VDC @ 2 A
• Nominali išėjimo galia: 125 W (bendra)
• Matmenys: 98 × 199 × 38 mm
• Atitiktis: RoHS

Kaip naudoti

Sumontuokite RT-125D tinkamai vėdinamame korpuse ir prijunkite kintamosios srovės tinklą prie įėjimo gnybtų pagal vietines laidų sujungimo taisykles. Prijunkite kiekvieną nuolatinės srovės išėjimą prie atitinkamos apkrovos, laikydamiesi srovės ribų: 8 A ant 5 V linijos, 3 A ant 24 V linijos ir 2 A ant 12 V linijos. Patikrinkite poliškumą prieš įjungdami prijungtus prietaisus. Užtikrinkite pakankamą oro srautą aplink įrenginį ir venkite montavimo šalia stiprių šilumos šaltinių.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, užtikrinkite, kad bendra kombinuota apkrova neviršytų nominalios 125 W galios ir laikykitės kiekvienos linijos srovės ribų. Naudokite tinkamus saugiklius kintamosios srovės įėjime ir apsvarstykite pereinamųjų procesų apsaugą aplinkoje su nestabiliu tinklu. Laikykitės MEAN WELL montavimo instrukcijų ir vietinių elektros standartų prijungdami laidus ir įžemindami įrenginį.
