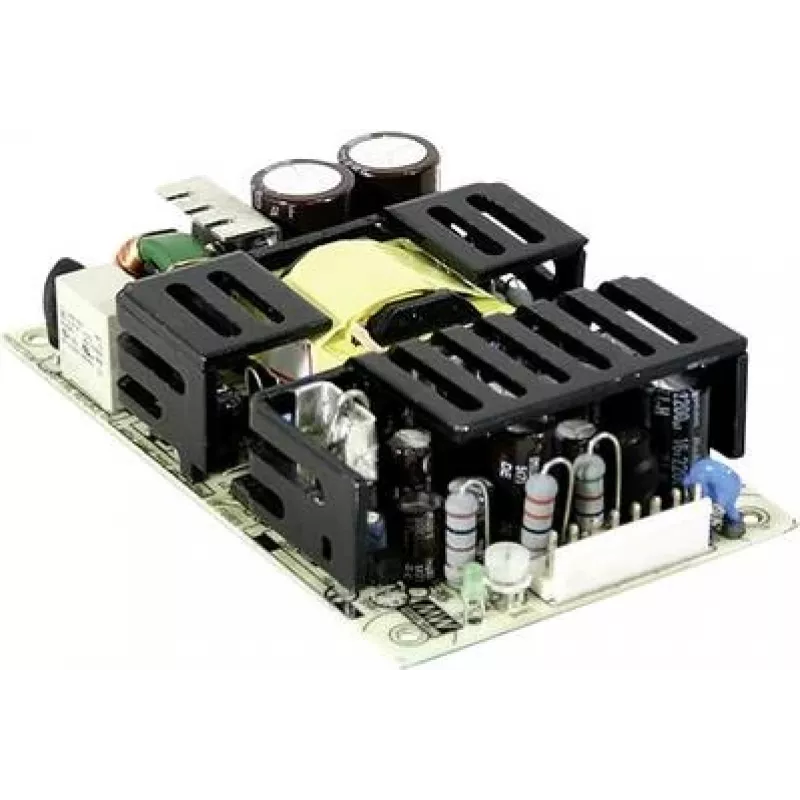

Maitinimo adapteris MEAN WELL RPT-75B 75W 12V 90-264V

MEAN WELL RPT-75B yra atviro rėmo kintamosios srovės į nuolatinę medicininis maitinimo šaltinis, teikiantis tris išėjimus: 5 V DC esant 8 A, +12 V DC esant 4 A ir -12 V DC esant 1 A. Jis priima įėjimo įtampos diapazoną 90–264 V AC ir tiekia iki 75 W bendros išėjimo galios kompaktiškame korpuse, kurio matmenys apytiksliai 76,2 mm × 127 mm × 31 mm. Įrenginys sukurtas taip, kad atitiktų medicininės saugos izoliacijos reikalavimus su dviem MOPP ir atitinka RoHS.

Privalumai

RPT-75B siūlo kelis reguliuojamus išėjimus viename atviro rėmo modulyje, todėl jį galima naudoti medicininėje įrangoje, kuriai reikia tiek teigiamų, tiek neigiamų šynų bei didesnės srovės 5 V maitinimo. Platus įėjimo įtampos diapazonas palaiko pasaulinius tinklo įtampas, o kompaktiškas dydis tinka ribotos erdvės sistemų projektavimui. Dviejų MOPP įvertinta izoliacija užtikrina geresnę su pacientu besiliečiančios dalies saugą medicinos reikmėms.

Tinka

• Medicinos prietaisams, kuriems reikia kelių nuolatinės srovės šynų ir medicininės klasės izoliacijos
• Įterptinėms sistemoms ir prietaisams su ribota erdve
• Įrangai, kuriai reikia stabilaus 5 V maitinimo kartu su ±12 V šynomis

Pagrindinės specifikacijos

• Bendra išėjimo galia: 75 W
• Išėjimai: 5 V DC esant 8 A; +12 V DC esant 4 A; -12 V DC esant 1 A
• Įėjimo įtampa: 90–264 V AC
• Izoliacija: dvi MOPP (medicininė izoliacija)
• Matmenys (P×G×A): apytiksliai 76,2 mm × 127 mm × 31 mm
• Atitiktis: RoHS

Kaip naudoti

Integruokite RPT-75B į savo įrenginį pagal įrangos mechaninio montavimo ir elektros instaliacijos reikalavimus. Prijunkite kintamosios srovės tinklą nurodytame 90–264 V diapazone ir nukreipkite nuolatinės srovės išėjimus į atitinkamas apkrovas, laikydamiesi poliškumo ir kiekvienos šynos srovės apribojimų. Užtikrinkite, kad įrenginys būtų sumontuotas korpuse ar išdėstyme, kuris palaiko reikiamus valkšnumo ir tarpo atstumus medicininei izoliacijai bei užtikrina tinkamą ventiliaciją šilumos išsklaidymui.

Rekomendacijos

Montuokite laikydamiesi taikomų medicininės saugos standartų ir gamintojo mechaninių bei elektros instrukcijų. Patikrinkite išėjimo įtampas esant apkrovai ir neviršykite kiekvienos šynos srovės vardinių verčių; prireikus sistemos lygiu pasirūpinkite tinkamu filtravimu ir pereinamųjų procesų apsauga.
