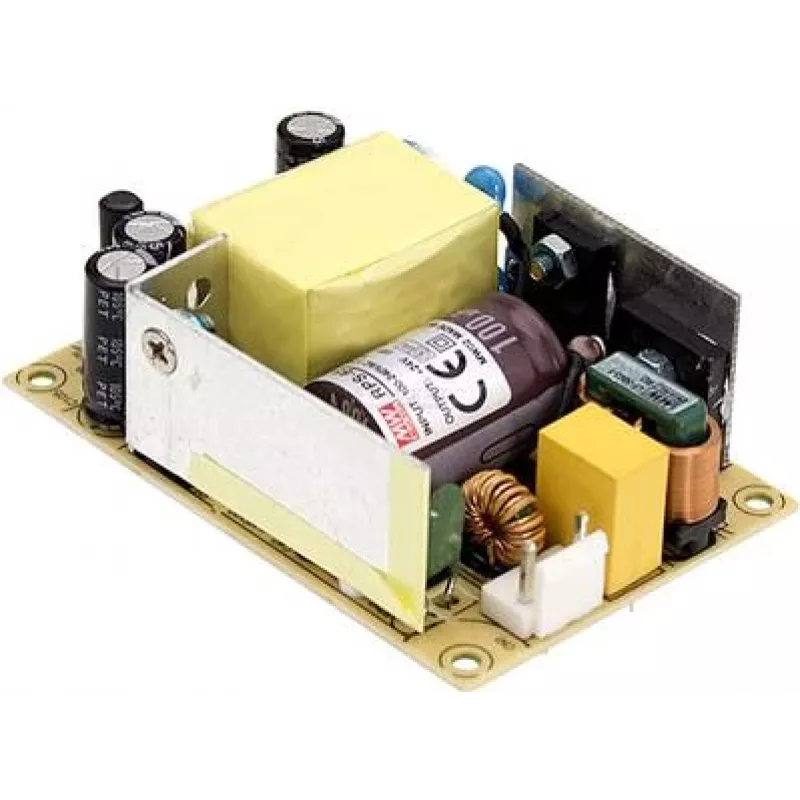

Maitinimo adapteris MEAN WELL RPS-65-12, 65 W, 12 V išėjimas, 80–264 V įvestis, RoHS, 50.8×76.2×24 mm

MEAN WELL RPS-65-12 yra kompaktiškas 65 W kintamosios srovės į nuolatinės srovės keitiklis su vienu išėjimu, užtikrinantis stabilų 12 V nuolatinės srovės išėjimą iki 5,42 A. Sukurtas programoms, kurioms reikalingas patikimas žemos įtampos maitinimas, šis atviro rėmo modulis priima platų 80–264 V kintamosios srovės įvesties diapazoną ir turi saugos funkcijas, tinkamas medicinos ir pramonės aplinkai, įskaitant du MOPP izoliacijos kanalus. Maži matmenys (50,8 × 76,2 × 24 mm) ir atitiktis RoHS reikalavimams daro jį tinkamu ribotos erdvės įrenginiams ir reglamentams jautriems projektams.

Privalumai

Adapteris tiekia reguliuojamą 12 V išėjimą su pakankama srove daugeliui įterptųjų sistemų ir ryšio įrenginių, išlaikydamas kompaktišką formą. Platus įvesties įtampos suderinamumas užtikrina stabilų veikimą esant įvairiems tarptautiniams elektros tinklams. Du MOPP izoliacijos lygiai užtikrina didesnę paciento ir operatoriaus saugą ten, kur reikalinga medicininės klasės izoliacija. Atitiktis RoHS padeda laikytis aplinkosaugos ir medžiagų apribojimų reikalavimų.

Tinka

• Įterptosioms sistemoms ir vienos plokštės kompiuteriams, kuriems reikia 12 V nuolatinės srovės
• Ryšio įrangai ir tinklo įrenginiams
• Pramoniniams valdymo moduliams ir automatikos komponentams
• Medicinos prietaisams ir diagnostikai, kuriems reikalinga medicininė izoliacija
• Uždaram elektronikos korpusui su ribota montavimo erdve

Pagrindinės specifikacijos

• Išėjimo įtampa: 12 V nuolatinės srovės
• Maksimali išėjimo galia: 65 W
• Maksimali išėjimo srovė: 5,42 A
• Įvesties įtampos diapazonas: 80–264 V kintamosios srovės
• Konstrukcija: atviro rėmo, kintamosios srovės į nuolatinę, vienas išėjimas
• Izoliacija: du MOPP įvertinimo kanalai, užtikrinantys didesnę saugą
• Matmenys: 50,8 × 76,2 × 24 mm
• Atitiktis: atitinka RoHS

Kaip naudoti

Įdiekite RPS-65-12 į prietaiso korpusą ar rėmą, užtikrinantį tinkamą vėdinimą ir tarpus atviro rėmo maitinimo moduliui. Prijunkite kintamosios srovės įvestį prie tinkamai įvertinto elektros tinklo, esančio 80–264 V diapazone, naudodami tinkamą laidų instaliaciją ir apsauginius saugiklius. Patikrinkite poliškumą ir izoliaciją prieš jungdami 12 V nuolatinės srovės išėjimą prie apkrovos. Užtikrinkite, kad montavimo ir šliaužimo atstumai atitiktų sistemos lygio saugos reikalavimus, ypač medicinos srityse, kurios priklauso nuo modulio MOPP izoliacijos.

Rekomendacijos

Norint užtikrinti patikimą ilgalaikį veikimą, naudokite tinkamas šilumos išsklaidymo priemones ir saugokite adapterį nuo pernelyg aukštos aplinkos temperatūros ar drėgmės. Patvirtinkite sistemos lygio saugos ir elektromagnetinio suderinamumo atitiktį integruodami į medicinos ar pramonės įrangą ir laikykitės gamintojo rekomendacijų dėl įžeminimo ir apsauginių grandinių.
