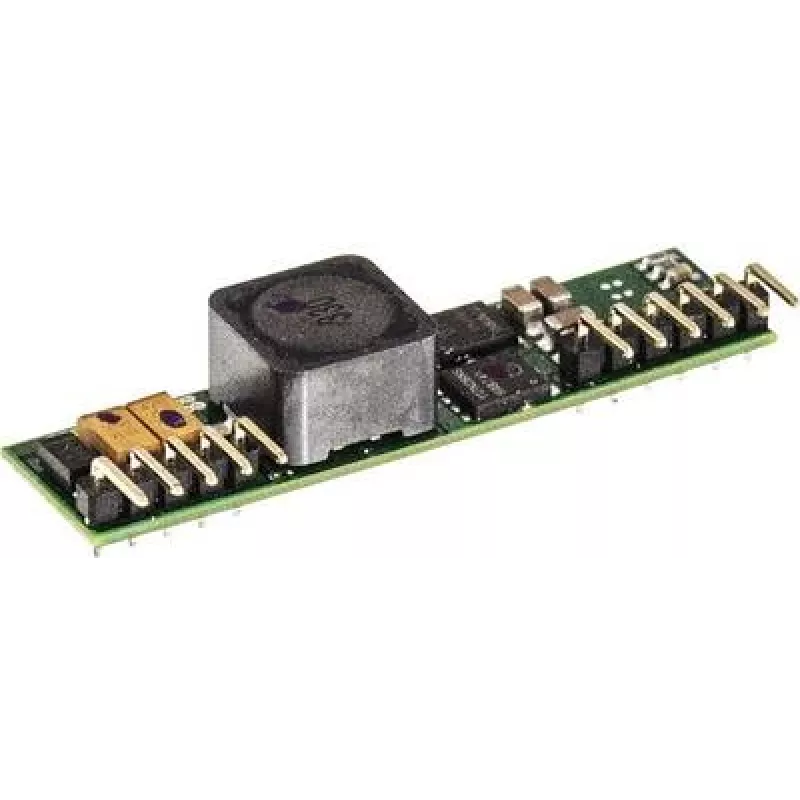

Maitinimo adapteris MEAN WELL NID35-24 35W 24V Įvestis 30-53V

MEAN WELL NID35-24 yra DC-DC neizoliuotas atviro korpuso montuojamas ant PCB keitiklis, teikiantis 24 V įtampą iki 1,5 A srovės stiprumo iš 30–53 V nuolatinės srovės įvesties. Kompaktiškame SIP korpuse tiekiamas 35 W modulis turi nuotolinio įjungimo/išjungimo valdymą ir atitinka RoHS reikalavimus. Maži matmenys (13 mm × 50,8 mm × 11 mm) leidžia jį lengvai integruoti į ribotos erdvės elektroninius projektus.

Privalumai

NID35-24 siūlo kompaktišką 35 W maitinimo sprendimą su plačiu įvesties diapazonu (30–53 V), stabilia 24 V išvestimi, skirtą 1,5 A srovei, ir standartinį SIP korpusą, skirtą montuoti ant PCB. Integruotas nuotolinis įjungimo/išjungimo valdymas leidžia išoriškai valdyti sistemos maitinimą. RoHS atitiktis užtikrina aplinkosaugos standartų laikymąsi, o atviro korpuso konstrukcija supaprastina montavimą ant plokštės.

Tinka

• Įterptinėms sistemoms ir pramoninėms valdymo plokštėms
• Telekomunikacijų ir tinklo įrangai
• Automatikos įrenginiams ir prietaisams
• Pritaikymui, kai reikalinga ant PCB montuojama 24 V maitinimo įtampa iš 30–53 V šaltinių

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL (modelis NID35-24)
• Galia: 35 W
• Įvesties įtampa: 30–53 V DC
• Išvesties įtampa: 24 V DC
• Išvesties srovė: iki 1,5 A
• Korpusas: SIP, atviras, montuojamas ant PCB
• Valdymas: nuotolinis įjungimas/išjungimas
• Atitiktis: RoHS
• Matmenys: 13 mm (P) × 50,8 mm (G) × 11 mm (A)

Kaip naudoti

Montuokite NID35-24 ant suderinamos PCB naudodami SIP jungčių išdėstymą ir užtikrinkite teisingą poliškumą jungdami 30–53 V nuolatinės srovės įvestį. Prijunkite 24 V išvestį prie tikslinės apkrovos, neviršydami maksimalios nuolatinės srovės 1,5 A vertės. Naudokite nuotolinio įjungimo/išjungimo kontaktą moduliui valdyti išoriniu signalu pagal gamintojo laidų sujungimo reikalavimus. Užtikrinkite tinkamą įvesties filtravimą ir atsiejimą ant PCB bei pakankamą tarpą ir oro srautą šilumos išsklaidymui jūsų konstrukcijoje.

Rekomendacijos

Naudokite keitiklį nustatytame įvesties diapazone (30–53 V) ir neviršykite išvesties apkrovos ribų, kad išlaikytumėte našumą ir ilgaamžiškumą. Patikrinkite ant PCB išdėstymą ir įžeminimo praktiką, rekomenduojamą SIP atviro korpuso keitikliams, ir vadovaukitės MEAN WELL taikymo pastabomis dėl šilumos valdymo ir nuotolinio valdymo laidų sujungimo.
