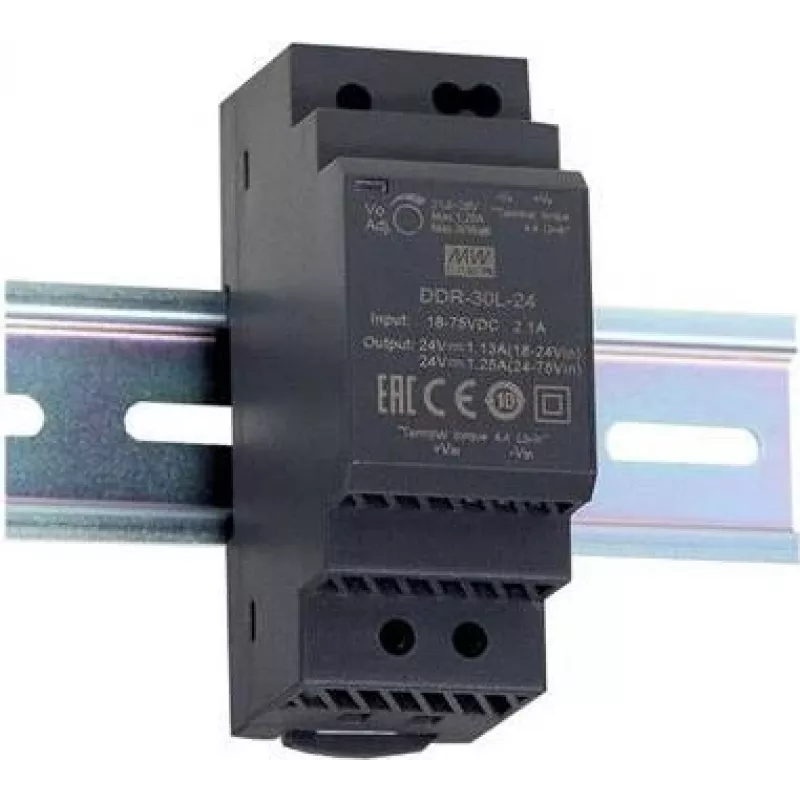

Maitinimo keitiklis MEAN WELL DDR-30L-24, 30 W, įėjimas 18–75 V, išėjimas 24 V, RoHS, 35×54,5×90 mm

MEAN WELL DDR-30L-24 yra itin plonas pramoninis nuolatinės srovės keitiklis, montuojamas ant DIN bėgelio, užtikrinantis fiksuotą 24 V išėjimą iki 1,25 A, esant plačiam 18–75 V nuolatinės srovės įėjimo diapazonui. Vardinė galia – 30 W, kompaktiški matmenys – 35 × 54,5 × 90 mm, šis RoHS atitinkantis modulis skirtas ribotos erdvės įrenginiams pramoninėse ir transporto sistemose, kurioms reikalingas stabilus 24 V maitinimas.

Privalumai

Keitiklis pasižymi plačiu įėjimo įtampos diapazonu (18–75 V), tinkamu įvairiems nuolatinės srovės šaltiniams, kompaktiška itin plona konstrukcija, skirta montuoti ant DIN bėgelio, ir reguliuojamu 24 V išėjimu, užtikrinančiu patikimą iki 30 W galią. RoHS atitiktis ir standartizuotas montavimas daro jį patogų pramoniniam naudojimui ir serijiniam diegimui; gaminys tiekiamas didmeninėmis pakuotėmis po 96 vnt.

Tinka

• Pramoninėms valdymo spintoms ir automatikos įrangai
• Transporto priemonių maitinimo sistemoms ir mobiliosioms mašinoms
• Ribotos erdvės DIN bėgelio įrenginiams
• Tais atvejais, kai reikalingas stabilus 24 V maitinimas iš plataus diapazono nuolatinės srovės šaltinių

Pagrindinės specifikacijos

• Modelis: MEAN WELL DDR-30L-24 (MPN: DDR-30L-24)
• Įėjimo įtampa: 18–75 V nuolatinės srovės
• Išėjimas: 24 V nuolatinės srovės, iki 1,25 A (30 W)
• Galingumas: 30 W
• Matmenys: 35 × 54,5 × 90 mm
• Atitiktis: RoHS
• Pakuotė: tiekiamas pakuotėmis po 96 vnt.

Kaip naudoti

Pritvirtinkite DDR-30L-24 prie suderinamo DIN bėgelio ir atlikite elektros jungtis pagal gamintojo pateiktą laidų schemą. Prijunkite tinkamą nuolatinės srovės šaltinį, kurio įtampa būtų 18–75 V diapazone, prie įėjimo gnybtų, o apkrovą – prie 24 V išėjimo gnybtų, laikydamiesi poliškumo. Užtikrinkite pakankamą ventiliaciją ir laikykitės standartinių saugos praktikų, susijusių su laidų sujungimu ir įžeminimu pramoninėse instaliacijose.

Rekomendacijos

Įrenkite keitiklį aplinkoje, atitinkančioje gamintojo nurodytas temperatūros ir vibracijos ribas, naudokite tinkamus saugiklius arba viršsrovių apsaugą įėjime ir neviršykite 30 W išėjimo galios, kad būtų užtikrintas patikimas ilgalaikis veikimas.
