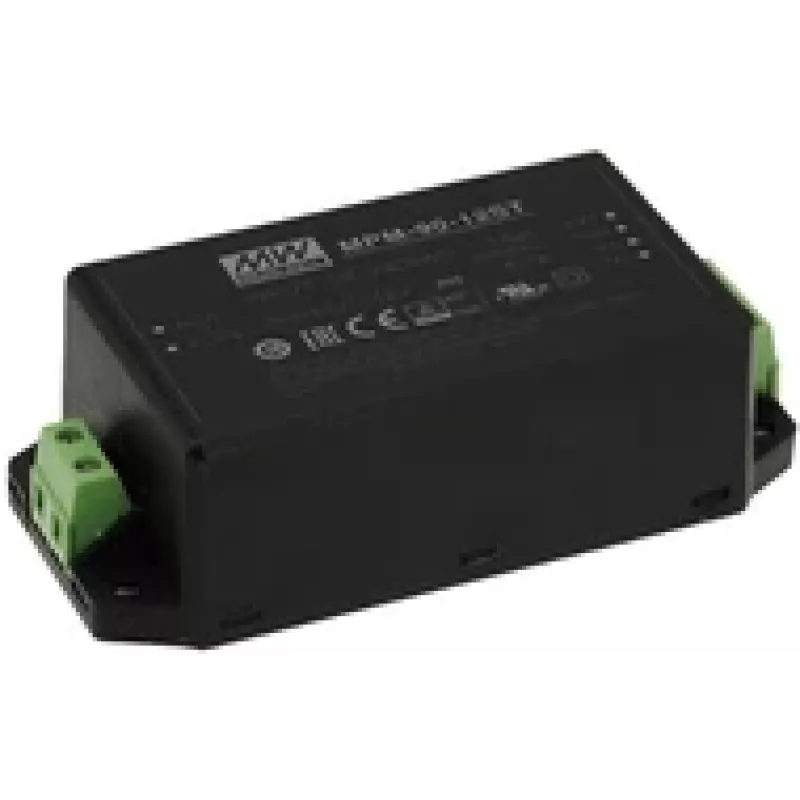

Maitinimo adapteris MEAN WELL MPM-90-12ST, 90 W, vidinis, 12 V, juodas, įėjimas 80–264 V, 2xMOPP, EN/UL 60601

MEAN WELL MPM-90-12ST yra kompaktiškas 90 W kintamosios į nuolatinę srovės PCB montuojamas medicininio lygio maitinimo šaltinis, užtikrinantis 12 V nuolatinės srovės išėjimą. Modulis priima platų 80–264 V kintamosios srovės įėjimo diapazoną, pasižymi dideliu efektyvumu (iki 93%) ir yra suprojektuotas su dviguba izoliacija ir 2 x MOPP apsauga pagal IEC/EN 60601 ir ANSI/AAMI ES60601 reikalavimus. Įrenginys pasižymi mažu energijos suvartojimu be apkrovos (<0,1 W), 4 kV kintamosios srovės izoliacija, nuo modelio priklausančiu atsparumu vibracijai (II2~5G) ir aukštu EMC našumu, todėl tinka įrangai, kuriai reikia sertifikuotos izoliacijos ir mažos nuotėkio srovės.

Privalumai

Maitinimo adapteris sujungia mažą užimamą plotą su dideliu galios tankiu, užtikrindamas patikimą 12 V išėjimą iki 90 W, užimdamas minimaliai vietos. Medicininės saugos savybės apima 2 x MOPP, itin mažą nuotėkio srovę ir atitiktį EN/UL 60601 standartams. Papildomi privalumai: suderinamumas su plačiu įėjimo įtampos diapazonu (80–264 V kintamosios srovės), didelis efektyvumas (iki 93%), mažinantis šilumos išsklaidymą, ir integruotos apsaugos priemonės, tokios kaip sustiprinta izoliacija ir 4 kV kintamosios srovės izoliacija.

Tinka

• Medicininiams prietaisams ir įrangai, kuriems reikia 2 x MOPP izoliacijos
• Profesionaliai ir laboratorinei elektronikai, kuriai reikia sertifikuoto 12 V maitinimo šaltinio
• Pramoninėms valdymo sistemoms su plataus kintamosios srovės įėjimo reikalavimais

Pagrindinės specifikacijos

• Išėjimas: 12 V nuolatinės srovės, iki 90 W
• Įėjimo įtampa: 80–264 V kintamosios srovės
• Efektyvumas: iki 93%
• Energijos suvartojimas be apkrovos: < 0,1 W
• Izoliacija: dviguba izoliacija, 4 kV kintamosios srovės izoliacija, 2 x MOPP
• Formos faktorius: PCB montuojamas modulis, kompaktiški matmenys
• Standartai: atitinka IEC/EN 60601, ANSI/AAMI ES60601
• Atitiktis: RoHS

Kaip naudoti

Montuokite MPM-90-12ST ant pagrindinės PCB laikydamiesi gamintojo rekomenduojamo pėdsako ir litavimo nurodymų. Prijunkite kintamosios srovės įėjimą pagal nurodytą 80–264 V kintamosios srovės diapazoną ir nukreipkite 12 V nuolatinės srovės išėjimą į tikslinę grandinę, laikydamiesi poliškumo ir bet kokio filtravimo ar atsiejimo, reikalingo galutiniam įrenginiui. Užtikrinkite tinkamą ventiliaciją arba šilumos šalinimą pagal sistemos šiluminę konstrukciją, kad būtų išlaikytas vardinis našumas ir ilgaamžiškumas.

Rekomendacijos

Įdiekite modulį įrangoje, kuriai reikia medicininio lygio izoliacijos, ir laikykitės taikomų medicininių prietaisų EMC ir saugos integravimo praktikų. Patikrinkite šliaužimo kelią ir tarpus galutiniame surinkime, naudokite tinkamą įžeminimą, kur to reikalauja vietiniai standartai, ir patikrinkite nuotėkio srovę, kad patvirtintumėte atitiktį taikomoms EN/UL 60601 riboms.
