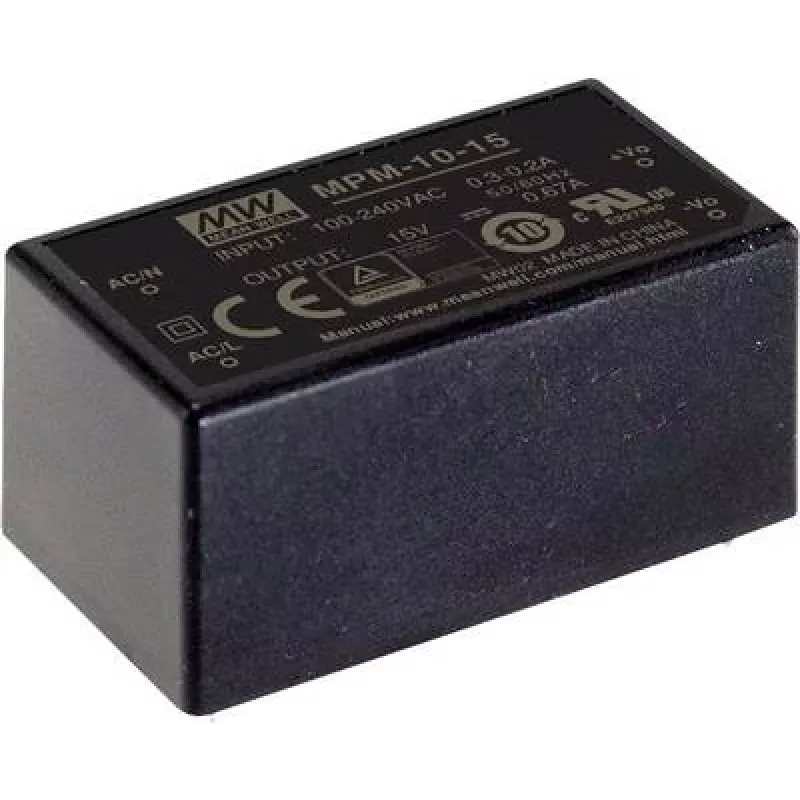

Maitinimo adapteris MEAN WELL MPM-10-24, 10 W, įėjimas 80–264 V, išėjimas 24 V, RoHS

MEAN WELL MPM-10-24 yra kompaktiškas kintamosios–nuolatinės srovės vieno išėjimo maitinimo adapteris, užtikrinantis fiksuotą 24 V nuolatinės srovės išėjimą iki 0,42 A ir 10 W bendros galios. Dėl plataus 80–264 V kintamosios srovės įėjimo diapazono šis kapsuliuotas modulis skirtas mažos galios pramoninėms ir komercinėms reikmėms, valdymo pultams, prietaisams ir įterptinėms sistemoms. Jo montavimas ant spausdintinės plokštės per kiaurymes ir 45,7 mm gylis leidžia jį naudoti ankštose konstrukcijose; įrenginys atitinka RoHS reikalavimus ir naudoja sustiprintą izoliaciją su dviem MOPP barjerais, užtikrinančiais saugą medicininės klasės projektuose.

Privalumai

Adapteris užtikrina stabilų 24 V išėjimą su mažais galios nuostoliais mažame 45,7 mm gylio korpuse, sveriančiame apie 80 g, todėl galima kurti kompaktiškas sistemas. Platus įėjimo diapazonas (80–264 V) leidžia veikti įvairiose elektros tinklo aplinkose be papildomų pirminių keitiklių. Kapsuliuota konstrukcija suteikia mechaninę apsaugą ir elektrinę izoliaciją, o dviejų MOPP lygio izoliacijos pakopos palaiko aukštesnius saugos reikalavimus įrangai, kuriai reikia medicininės izoliacijos atskyrimo. Per kiaurymes montuojamas PCB formatas supaprastina patikimą tvirtinimą spausdintinių grandynų mazguose.

Tinka

• Valdymo pultams ir pramoninės automatikos moduliams
• Prietaisams ir matavimo įrenginiams
• Įterptinėms sistemoms ir mažos galios ryšio įrangai
• Medicininiams prietaisams, kuriems reikalinga sustiprinta izoliacija (kai taikomi du MOPP)

Pagrindinės specifikacijos

• Įėjimo įtampos diapazonas: 80–264 V kintamoji srovė
• Išėjimas: 24 V nuolatinė srovė nominali, maksimali 0,42 A
• Vardinė galia: 10 W
• Montavimas: PCB per kiaurymes
• Apsauga: kapsuliuota konstrukcija mechaninei ir elektrinei apsaugai
• Izoliacija: du MOPP (sustiprinta darbinės įtampos atskirtis)
• Atitiktis: RoHS
• Matmenys: gylis 45,7 mm; svoris apie 80 g

Kaip naudoti

Sumontuokite modulį pagrindinėje PCB naudodami per kiaurymes išvestus laidus ir užtikrinkite patikimus litavimo sujungimus bei mechaninę atramą. Prijunkite kintamosios srovės įėjimą nurodytame 80–264 V kintamosios srovės diapazone ir nukreipkite 24 V nuolatinės srovės išėjimą į apkrovą, laikydamiesi poliškumo ir srovės apribojimų. Užtikrinkite pakankamus paviršiaus ir oro tarpus ant PCB pagal sistemos saugos reikalavimus ir palaikykite tinkamas šilumines sąlygas; leiskite oro srautą arba naudokite šilumos kriauklę, kaip reikalauja aplinkiniai komponentai. Patikrinkite izoliacijos ir įžeminimo išdėstymą galutiniame mazge, kad išlaikytumėte dviejų MOPP saugos atskirtį.

Rekomendacijos

Norint patikimai veikti ilgą laiką, venkite nuolatinio veikimo arti maksimalios išėjimo srovės ir užtikrinkite, kad darbo aplinkos temperatūra neviršytų modulio vardinio diapazono. Integruodami šį adapterį į įrangą, kuriai reikalingi sustiprinti saugos barjerai, laikykitės taikomų medicininių ir pramoninių standartų dėl izoliacijos, tarpų ir oro tarpų.
