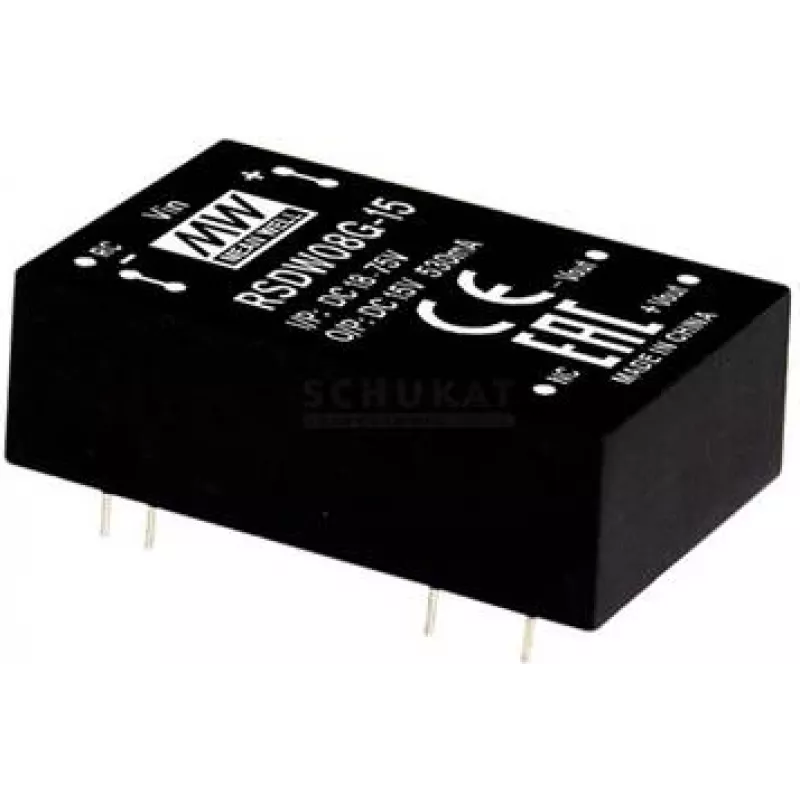

maitinimo adapteris MEAN WELL RDDW08G-15, 8 W, įėjimas 18–75 V, išėjimas 15 V

MEAN WELL RDDW08G-15 yra 8 W DC-DC keitiklis, sukurtas kompaktiškam ir patikimam plataus diapazono nuolatinės srovės įėjimų konvertavimui į izoliuotus ±15 V išėjimus. Modulis priima įėjimo įtampą nuo 18 iki 75 V ir tiekia dvigubus ±15 V išėjimus, kurių vardinės srovės tinka mažos galios pramoninei elektronikai, įterptinėms sistemoms ir LED tvarkyklių maitinimui. Įtaisytas DIP kiauryminio montavimo korpuse, su nuotolinio įjungimo / išjungimo galimybe ir 1,5 kVDC įėjimo-išėjimo izoliacija, šis keitiklis skirtas naudoti ten, kur reikalinga galvaninė izoliacija ir mažas plotas.

Privalumai

Keitiklis užtikrina platų įėjimo diapazoną, apimantį įprastas pramonines ir transporto priemonių maitinimo linijas, taip užtikrinant suderinamumą su įvairiais nuolatinės srovės šaltiniais. Jo dvigubi ±15 V išėjimai suteikia simetrines magistrales analoginėms ir mišrių signalų grandinėms, o vardinė galia ir srovė tinka mažos galios valdymo elektronikai. 1,5 kVDC izoliacija padidina saugumą ir atsparumą triukšmams tarp įėjimo ir išėjimo grandinių. DIP kiauryminio montavimo korpusas palengvina mechaninį montavimą ir litavimą projektuojant PCB, o nuotolinio įjungimo / išjungimo funkcija suteikia lankstų maitinimo valdymą.

Tinka

• Pramoniniams valdymo moduliams ir automatikos elektronikai
• Įterptinėms sistemoms ir mikrovaldiklių pagrindu veikiančioms konstrukcijoms, kurioms reikia ±15 V magistralių
• Geležinkelių ir transportavimo elektronikai su plačia nuolatinės srovės maitinimo įtampa
• Mažos galios analoginėms priekinėms grandims, jutikliams ir signalų formavimo grandinėms
• LED tvarkyklių pagalbiniam maitinimui ir mažoms maitinimo posistemėms

Pagrindinės specifikacijos

• Išėjimo konfigūracija: dvigubi simetriški išėjimai, ±15 V
• Bendra galia: 8 W
• Vardinė išėjimo srovė: maždaug ±0,265 A kiekvienoje magistralėje
• Įėjimo įtampos diapazonas: 18–75 V DC
• Izoliacija: 1,5 kV DC įėjimo-išėjimo izoliacija
• Korpuso tipas: DIP kiauryminiam montavimui
• Valdymo funkcija: nuotolinio įjungimo / išjungimo funkcija
• Atitiktis: RoHS atitinkanti konstrukcija

Kaip naudoti

Prijunkite įėjimo gnybtus prie stabilaus nuolatinės srovės šaltinio, neviršijančio nurodyto 18–75 V diapazono, laikydamiesi teisingo poliškumo. Įdėkite DIP korpusą į PCB atspaudą, suderinamą su kiauryminiu litavimu, ir užtikrinkite tinkamą tarpą šilumos išsklaidymui. Naudokite nuotolinio įjungimo / išjungimo valdymo kaištį pagal gamintojo logikos lygius, kad įjungtumėte arba išjungtumėte išėjimus. Patikrinkite išėjimo įtampas esant apkrovos sąlygoms, artimoms numatomoms darbinėms srovėms, ir jautrioms analoginėms grandinėms pritaikykite tinkamą atsiejimą ir filtravimą išėjimo magistralėse.

Rekomendacijos

Eksploatuokite keitiklį neviršydami nurodytų įėjimo įtampos ir išėjimo srovės ribų, kad išlaikytumėte patikimumą. Užtikrinkite tinkamą plokštės lygio šilumos išsklaidymą ir venkite modulio poveikio per aukštai aplinkos temperatūrai. Naudojant triukšmui jautriose srityse, pridėkite vietinį filtravimą ir laikykitės rekomenduojamos PCB išdėstymo praktikos, kad sumažintumėte sąveiką tarp įėjimo ir išėjimo grandinių.
