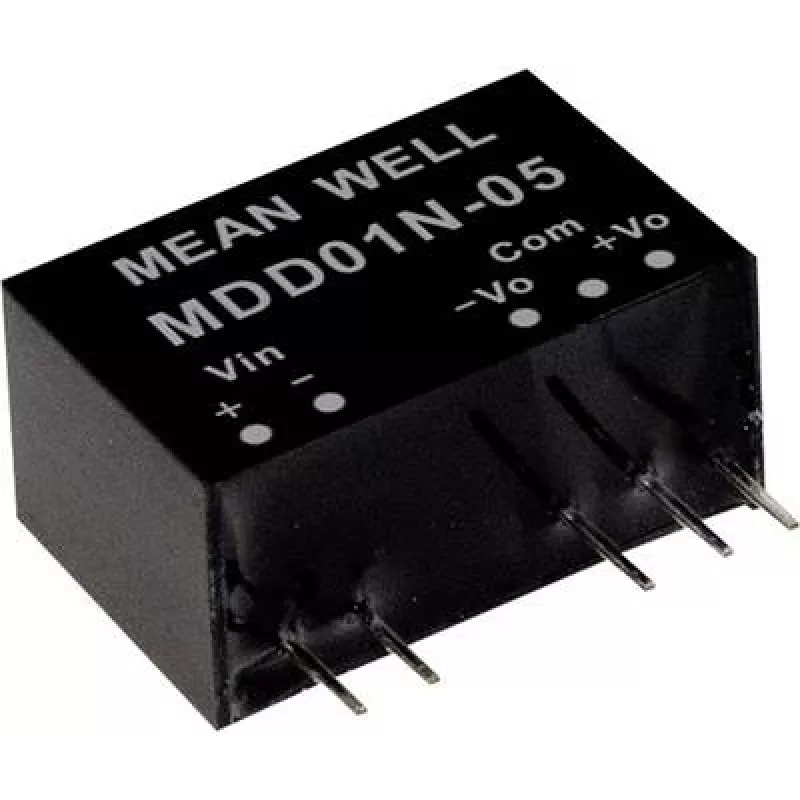

Maitinimo adapteris MEAN WELL MDD01M-05 1 W Įvestis 10.8-13.2 V Išvestis 5 V

MEAN WELL MDD01M-05 yra kompaktiškas nuolatinės srovės–nuolatinės srovės medicininis keitiklis, skirtas montuoti ant spausdintinės plokštės. Jis priima platų nuolatinės srovės įvesties diapazoną 10,8–13,2 V ir teikia dvigubus izoliuotus išėjimus ±5 V, esant ±0,1 A srovei, tiekiantis iki 1 W bendros išėjimo galios. Modulis pagamintas SIP kiauryminio montavimo korpuse ir atitinka 2×MOPP izoliacijos reikalavimus, todėl tinka mažos galios medicinos ir pramonės reikmėms, kuriose reikalinga plokštės lygio izoliacija ir mažas plotas. Komponentas atitinka RoHS, atspindintis gamintojo laikymąsi aplinkosaugos standartų.

Privalumai

Keitiklis sujungia mažą SIP kiauryminio montavimo formos faktorių su dvigubais izoliuotais išėjimais, leidžiančiais tiesiogiai integruoti į spausdintinę plokštę be papildomos korpuso erdvės. Jo įvesties diapazonas apima tipines 12 V sistemas, o ±5 V dvipoliai išėjimai supaprastina dizainus, kuriems reikia tiek teigiamos, tiek neigiamos magistralės. 2×MOPP izoliacija padidina paciento ir operatoriaus saugą medicininiuose projektuose, o maža 1 W galios nominalas sumažina šiluminio valdymo poreikius tankiai apgyvendintose plokštėse.

Tinka

• Mažos galios medicinos prietaisams ir diagnostiniams moduliams, kuriems reikalinga izoliacija
• Nešiojamai ir baterijomis maitinamai įrangai su nominalia 12 V įtampa
• Instrumentacijos ir jutiklių sąsajos grandinėms, kurioms reikia ±5 V magistralių
• Ant plokštės montuojamiems maitinimo sprendimams kompaktiškoje pramoninėje elektronikoje

Pagrindinės techninės specifikacijos

• Įvesties įtampos diapazonas: 10,8–13,2 V DC
• Išėjimo konfigūracija: dvigubi izoliuoti išėjimai, ±5 V
• Išėjimo srovė: ±0,1 A vienai magistralei
• Bendra išėjimo galia: 1 W
• Izoliacija: 2×MOPP tinkama medicinos reikmėms
• Korpuso tipas: SIP kiauryminis, skirtas montuoti ant spausdintinės plokštės
• Atitiktis: RoHS

Kaip naudoti

Montuokite SIP kiauryminį keitiklį tiesiai ant spausdintinės plokštės pagal gamintojo rekomenduojamą pėdsaką ir tarpus, kad išlaikytumėte izoliacijos valkšnumo ir prošvaisos atstumus. Prijunkite nuolatinės srovės įvestį nurodytame 10,8–13,2 V diapazone ir nukreipkite izoliuotus išėjimus į grandines, kurioms reikia ±5 V magistralių. Laikykitės tinkamų medicininiams keitikliams poliškumo ir įžeminimo praktikų: atskirkite pirminę ir antrinę grandines ir naudokite tinkamą valkšnumo bei prošvaisos atstumą spausdintinėje plokštėje, kad išlaikytumėte 2×MOPP charakteristikas. Patikrinkite išėjimo įtampą esant numatomoms apkrovos sąlygoms prieš galutinį surinkimą.

Rekomendacijos

Kad veikimas būtų patikimas, užtikrinkite tinkamą atstumą tarp keitiklio ir kitų aukštos įtampos ar šilumą išsklaidančių komponentų bei patvirtinkite aplinkos temperatūros ribas savo projekte. Kai naudojate medicininėje įrangoje, laikykitės taikomų medicinos saugos standartų ir atlikite būtinus izoliacijos bei nuotėkio bandymus sistemos patvirtinimo metu.
