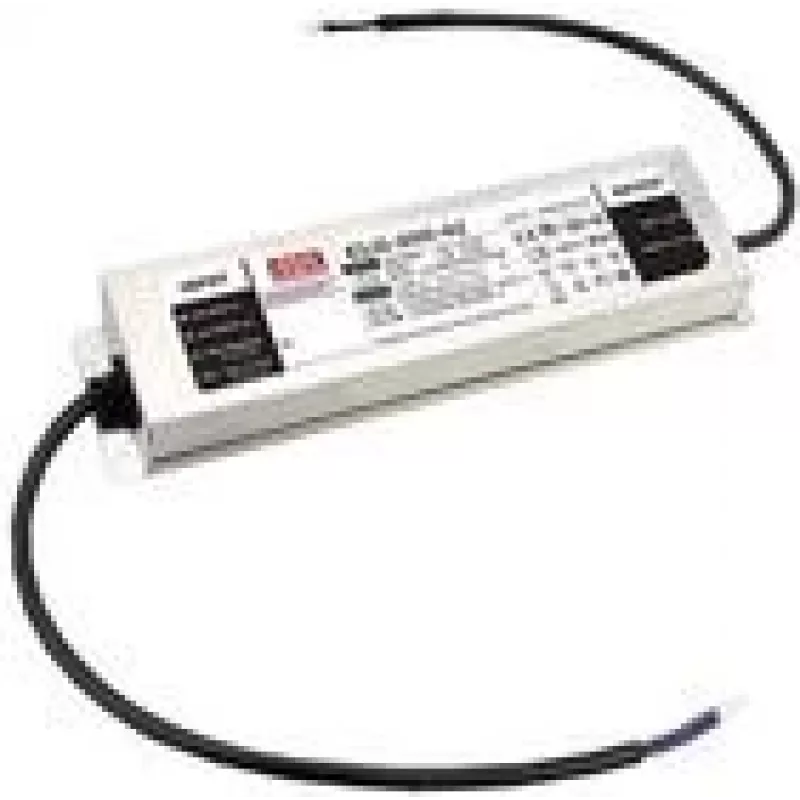

LED tvarkyklė MEAN WELL ELG-200-24B-3Y išėjimo galia 200 W IP20

„MEAN WELL“ ELG-200-24B-3Y yra kintamosios srovės į nuolatinę vieno išėjimo LED tvarkyklė, užtikrinanti tiek pastovią įtampą, tiek pastovią srovę (CV+CC) su aktyviu PFC, skirta 24 VDC išėjimui esant iki 8,4 A. Ji turi trijų laidų kintamosios srovės įėjimą, kabelinį išėjimą ir palaiko reguliavimą 0–10 VDC arba PWM / varžos signalais. Įrenginys skirtas vidaus apšvietimo užduotims ir siūlo praktiškus matmenis integravimui į šviestuvus ar korpusus.

Privalumai

Ši LED tvarkyklė užtikrina kombinuotą CV ir CC išėjimą stabiliam LED veikimui ir turi galios koeficiento korekciją, kad pagerintų efektyvumą kintamosios srovės tinkle. Ji palaiko kelis reguliavimo būdus (0–10 VDC ir PWM / varžą) ir teikia 24 VDC, 8,4 A išėjimą, tinkamą 200 W apkrovoms. Kabelinis išėjimas ir kompaktiška forma supaprastina montavimą vidaus apšvietimo sistemose.

Tinka

• Vidaus LED šviestuvams, kuriems reikalingas 24 VDC maitinimas
• Linijinėms LED juostoms ir modulinėms LED plokštėms iki 200 W
• Pritaikymams, kuriems reikalingas 0–10 V arba PWM reguliavimo valdymas

Pagrindinės specifikacijos

• Gamintojas: mean well
• Modelis (MPN): ELG-200-24B-3Y
• Išėjimo įtampa: 24 VDC
• Išėjimo srovė: 8,4 A
• Išėjimo galia: 200 W
• Įėjimo įtampos diapazonas: 100–305 VAC
• Reguliavimas: 0–10 VDC arba PWM / varža
• Apsauga / sandarumas: IP20 (gaminio duomenys) – pastaba: šaltinyje nurodyta IP67 kabeliniam išėjimui; vadovaukitės gaminio duomenų IP20 įvertinimu

Kaip naudoti

Prijunkite trijų laidų kintamosios srovės įėjimą prie suderinamo maitinimo tinklo 100–305 VAC diapazone, laikydamiesi vietinių laidų sujungimo standartų. Prijunkite 24 VDC išėjimo laidus prie LED apkrovos, užtikrindami, kad bendra apkrova neviršytų 200 W arba 8,4 A. Naudokite pateiktus reguliavimo gnybtus ryškumui valdyti su 0–10 VDC valdikliu arba suderinamu PWM / varžos reguliavimo įtaisu. Pritvirtinkite tvarkyklę tinkamo vidaus šviestuvo ar korpuso viduje, atitinkančiame IP20 įvertinimą.

Rekomendacijos

Įrenkite tvarkyklę sausoje, vėdinamoje vidaus vietoje ir užtikrinkite tinkamą aušinimą bei kabelių išėjimų įtempimo sumažinimą. Patikrinkite reguliavimo valdymo įtaisų suderinamumą ir įsitikinkite, kad bendra LED apkrova išlieka nurodytose ribose, kad išvengtumėte perkaitimo ar sutrumpėjusio tarnavimo laiko.
