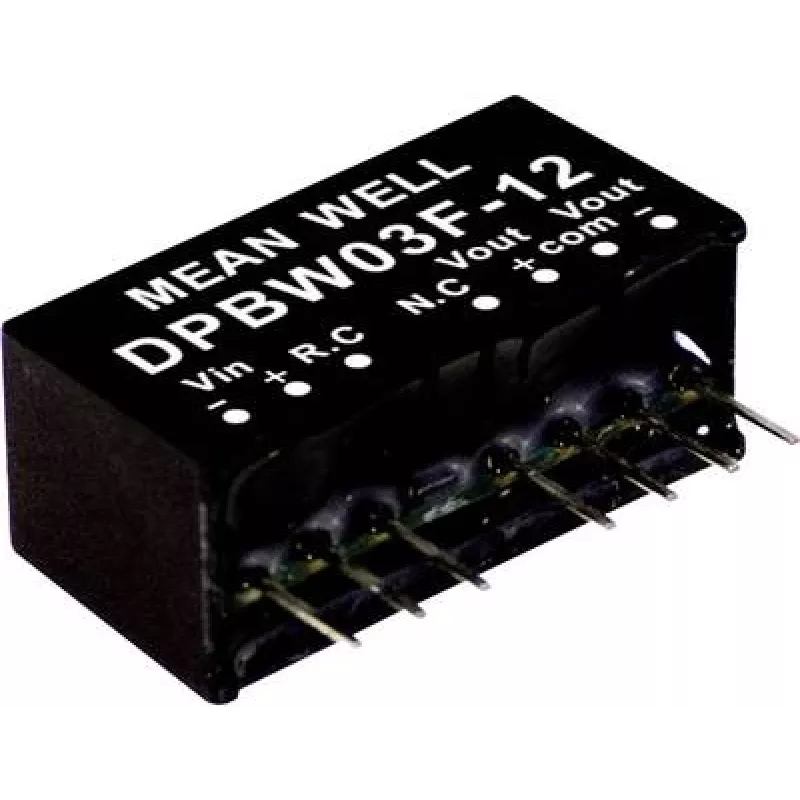

Maitinimo adapteris MEAN WELL DPBW03F-12 3 W 12 V 0,125 A RoHS

Kompaktiškas DC-DC keitiklis, skirtas montuoti ant plokštės, SIP kiauryminio montavimo korpuse. Jis priima 9–36 VDC įėjimo diapazoną ir teikia dvigubus ±12 VDC išėjimus, kurių kiekvienas gali tiekti iki 0,125 A srovę. Modulis užtikrina 3 W bendrą išėjimo galią ir atitinka RoHS reikalavimus, todėl tinkamas erdvės požiūriu ribotiems elektroniniams projektams, kuriems reikia izoliuotų dvipolio maitinimo magistralių.

Privalumai

DPBW03F-12 pasižymi mažu užimamu plotu ir kiauryminio montavimo SIP korpusu, palengvinančiu surinkimą ant plokštės. Platus įėjimo diapazonas (9–36 VDC) leidžia naudoti įvairias maitinimo šaltinių įtampas, o dvigubi ±12 V išėjimai aprūpina dvipoles grandines be papildomų keitiklių. RoHS atitiktis užtikrina sumažintą pavojingų medžiagų kiekį gamyboje.

Tinkama naudoti

• Ant plokštės montuojamiems signalų apdorojimo ir analoginiams grandynams, kuriems reikia ±12 V magistralių
• Įterptinėms sistemoms ir pramoninėms valdymo plokštėms su 9–36 V maitinimu
• Ryšio ir matavimo moduliams, kuriems reikia izoliuotų dvipolių išėjimų

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL
• Modelis / MPN: DPBW03F-12
• Įėjimo įtampa: 9–36 VDC
• Išėjimas: Dvigubas ±12 VDC
• Išėjimo srovė: 0,125 A kiekvienai magistralei
• Bendra išėjimo galia: 3 W
• Korpusas: SIP kiauryminiam montavimui (ant plokštės)
• Standartai: Atitinka RoHS
• EAN: 4021087046336

Kaip naudoti

Įmontuokite DPBW03F-12 į numatytą SIP kiauryminio montavimo vietą ant plokštės ir prilituokite laikantis standartinių kiauryminių komponentų litavimo bangine arba perlydymo būdu rekomendacijų. Prijunkite įėjimą prie nuolatinės srovės šaltinio, esančio 9–36 VDC diapazone, o ±12 V išėjimus nukreipkite į tikslinius grandynus. Laikykitės teisingo poliariškumo ir izoliacijos atstumų, integruodami keitiklį į mazgus, kuriems reikalingas atskyrimas tarp įėjimo ir išėjimo žemių.

Rekomendacijos

Siekiant patikimo veikimo, užtikrinkite tinkamą plokštės topologiją: numatykite šiluminį reljefą ir pakankamą vario plotą šilumos išsklaidymui, laikykitės rekomenduojamų įėjimo ir išėjimo atsiejimo reikalavimų bei vadovaukitės MEAN WELL taikymo pastabomis dėl izoliacijos ir įžeminimo. Venkite nuolatinio veikimo esant maksimaliems parametrams ir palikite atsargas įėjimo įtampai bei srovei, kad pailgintumėte tarnavimo laiką.
