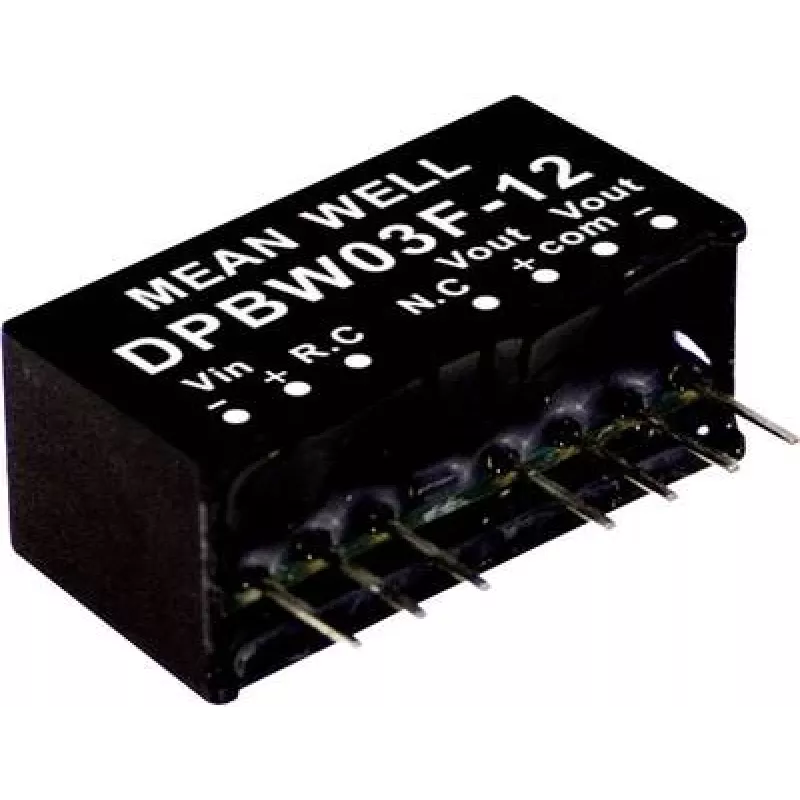

Maitinimo adapteris MEAN WELL DPBW03F-05, 3 W, 5 V, 0,3 A, RoHS

MEAN WELL DPBW03F-05 – tai kompaktiškas nuolatinės srovės keitiklis, skirtas montuoti ant spausdintinės plokštės (PCB) kiauryminio montavimo SIP korpuse. Jis priima plačią įėjimo įtampos diapazoną 9–36 V nuol. srov. ir užtikrina dvigubą ±5 V nuol. srov. išėjimą su vardine išėjimo srove 0,3 A, tiekiant iki 3 W išėjimo galios. Modulis atitinka RoHS reikalavimus ir yra skirtas mažos galios įterptinėms ir pramoninėms reikmėms, kurioms reikia stabilių dvipolių maitinimo šynų iš vieno įėjimo šaltinio.

Privalumai

DPBW03F-05 pasižymi mažu plotu, tinkančiu ribotos vietos PCB plokštėms, plačiu įėjimo įtampos diapazonu lanksčiam sistemų projektavimui ir dvigubais dvipoliais išėjimais, supaprastinančiais analoginių grandinių ar signalų kondicionavimo pakopų maitinimą. Jo kiauryminio montavimo SIP korpusas užtikrina patikimą mechaninį tvirtinimą ir lengvą litavimą standartinėse PCB gamybos linijose. RoHS atitiktis garantuoja, kad laikomasi įprastų aplinkosaugos taisyklių.

Tinka

• Įterptinėms sistemoms ir mikrovaldiklių plokštėms, kurioms reikia ±5 V šynų
• Jutiklių signalų kondicionavimui ir mažos galios analoginėms grandinėms
• Pramoniniams valdymo moduliams su 9–36 V nuol. srov. maitinimu
• Prototipų kūrimui ir mažos apimties prietaisų projektavimui

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL (mean well)
• Modelis / MPN: DPBW03F-05
• Įėjimo įtampa: 9–36 V nuol. srov.
• Išėjimas: ±5 V nuol. srov.
• Išėjimo srovė: 0,3 A (vienam išėjimui)
• Išėjimo galia: 3 W
• Korpusas: SIP kiauryminiam montavimui (PCB montavimas)
• Atitiktis: RoHS
• EAN: 4021087046343

Kaip naudoti

Montuokite DPBW03F-05 ant suderinamos PCB plokštės, naudodami standartines kiauryminio litavimo technikas, užtikrindami teisingą poliškumą ir patikimą mechaninį pritvirtinimą. Prijunkite 9–36 V nuol. srov. įėjimo maitinimą prie įėjimo kontaktų, o ±5 V išėjimus imkite iš atitinkamų išėjimo kontaktų, paisydami modulio srovės ribų. Jei to reikalauja jūsų projektavimo gairės, ant PCB plokštės įrenkite tinkamus įėjimo ir išėjimo atsiejimo kondensatorius ir laikykitės gamintojo rekomenduojamo išdėstymo, kad būtų sumažintas triukšmas ir užtikrintas šilumos išsklaidymas.

Rekomendacijos

Naudokite keitiklį neviršydami nurodyto įėjimo diapazono ir venkite viršyti 0,3 A išėjimo srovę vienai šynai. Užtikrinkite tinkamą šilumos valdymą plokštės lygmeniu ir arti modulio kontaktų išdėstykite įėjimo/išėjimo filtrus, kad jautriose analoginėse arba mišrių signalų grandinėse būtų palaikomi stabilūs dvipoliai išėjimai.
