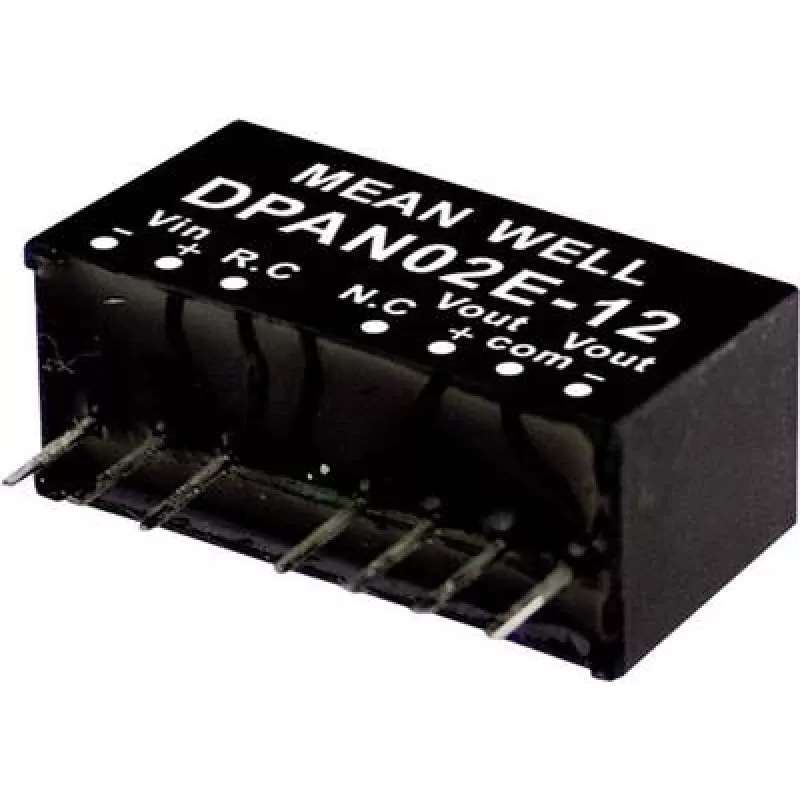

Maitinimo adapteris MEAN WELL DPAN02E-05 2 W 5 V 0.2 A RoHS

MEAN WELL DPAN02E-05 yra kompaktiškas, montuojamas ant PCB nuolatinės srovės keitiklis, skirtas programoms, kurioms reikia mažo, mažos galios dvigubo išėjimo maitinimo šaltinio. Jis priima 4,5–9 V nuolatinės srovės įėjimo įtampos diapazoną ir teikia dvigubą ±5 V išėjimą, kiekvieno vardinė srovė 0,2 A. Modulis tiekiamas SIP kiauryminio montavimo korpuse, užtikrina iki 2 W išėjimo galios ir atitinka RoHS aplinkosaugos standartus.

Privalumai

Šis nuolatinės srovės keitiklis pasižymi kompaktišku pėdsaku, tinkamu montuoti ant PCB, dvigubais izoliuotais ±5 V išėjimais simetriniams maitinimo poreikiams ir patikimu reguliavimu esant mažos galios lygiams. Jo SIP kiauryminio montavimo korpusas supaprastina surinkimą ant standartinių spausdintinių plokščių, o atitiktis RoHS užtikrina sumažintą poveikį aplinkai.

Tinka

• Mažos galios įterptinėms sistemoms ir mikrovaldiklių plokštėms
• Signalų kondicionavimo ir analoginėms grandinėms, kurioms reikia ±5 V šynų
• Jutiklių moduliams ir mažoms pramoninėms valdymo sistemoms
• Prototipų kūrimui ir kompaktiškiems elektroniniams mazgams

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL
• Modelis (MPN): DPAN02E-05
• Įėjimo įtampa: 4,5–9 V nuolatinė srovė
• Išėjimas: dvigubas ±5 V nuolatinė srovė
• Išėjimo srovė: 0,2 A kiekvienam išėjimui
• Išėjimo galia: 2 W
• Korpusas: SIP kiauryminiam montavimui
• Standartai: atitinka RoHS

Kaip naudoti

Įmontuokite DPAN02E-05 į PCB naudodami SIP kiauryminio montavimo kontaktus ir užtikrinkite teisingą orientaciją įėjimo ir išėjimo jungtims. Prieš įjungdami maitinimą, prijunkite stabilų nuolatinės srovės įėjimą 4,5–9 V ribose ir patikrinkite poliškumą. Prijunkite ±5 V išėjimus prie apkrovos, laikydamiesi 0,2 A srovės ribos kiekvienai šynai. Jei to reikalauja programa, ant PCB sumontuokite tinkamus atsiejimo kondensatorius ir laikykitės gamintojo išdėstymo rekomendacijų dėl įžeminimo ir šiluminių aspektų.

Rekomendacijos

Įrenginys skirtas mažos galios programoms; venkite viršyti vardinį įėjimo diapazoną ir kiekvieno išėjimo srovę, kad užtikrintumėte patikimą veikimą. Naudokite modulį ant tinkamai suprojektuotų PCB su pakankamu atstumu ir įžeminimu, kad sumažintumėte triukšmą ir užtikrintumėte stabilias ±5 V šynas.
