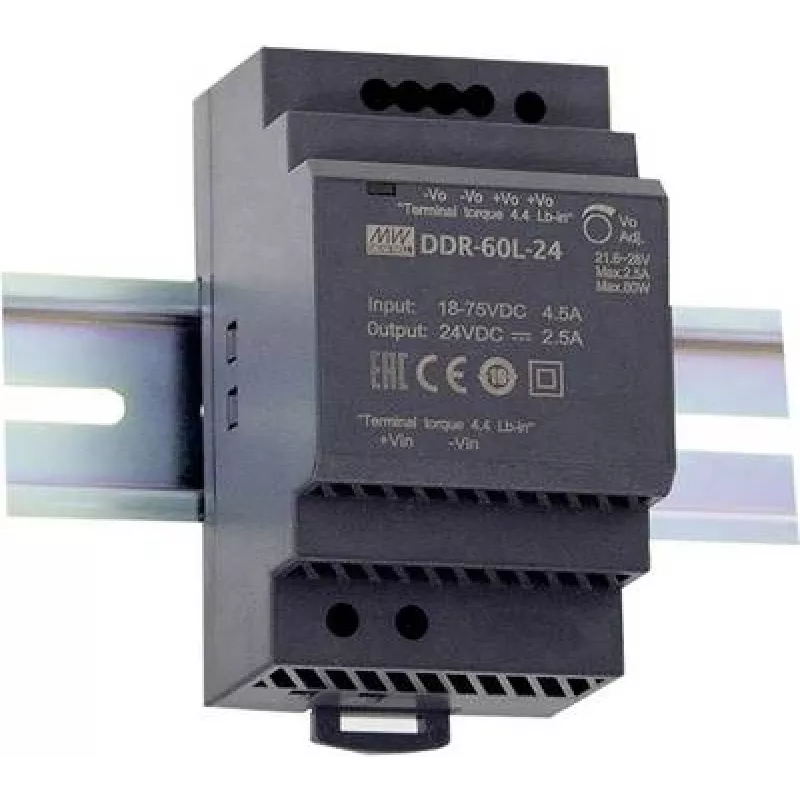

Maitinimo adapteris MEAN WELL DDR-60L-24

MEAN WELL DDR-60L-24 yra itin plonas pramoninis nuolatinės srovės keitiklis, montuojamas ant DIN bėgelio, priimantis platų 18–75 V nuolatinės srovės įėjimo diapazoną ir užtikrinantis vieną fiksuotą 24 V nuolatinės srovės išėjimą iki 2,5 A (60 W). Kompaktiškų matmenų – 52,5 mm (P) × 54,5 mm (G) × 90 mm (A) ir atitinkantis RoHS reikalavimus, šis modulis sukurtas ribotos erdvės valdymo spintoms ir pramoniniam energijos paskirstymui, kur reikalingas patikimas 24 V maitinimas.

Privalumai

Keitiklis turi platų įėjimo įtampos langą, todėl tinka naudoti su įvairiomis baterijomis ir tarpinėmis magistralinėmis sistemomis, kompaktišką DIN bėgelio formos faktorių, taupantį skydo erdvę, ir reguliuojamą 24 V išėjimą, tinkantį pramoniniams valdikliams ir jutikliams. Atitiktis RoHS užtikrina aplinkosaugos direktyvų laikymąsi, o 60 W galia palaiko įprastas automatizavimo apkrovas.

Tinka

• Pramoninėms valdymo spintoms ir automatizavimo stovams
• Baterijomis maitinamoms sistemoms ir transporto priemonių elektronikai su 18–75 V įėjimais
• PLC, jutiklių, relių ir lauko įrenginių, kuriems reikalinga 24 V, maitinimui

Pagrindinės specifikacijos

• Modelis: MEAN WELL DDR-60L-24
• Įėjimo įtampa: 18–75 V nuolatinės srovės
• Išėjimas: 24 V nuolatinės srovės, 2,5 A (60 W)
• Matmenys: 52,5 × 54,5 × 90 mm (P × G × A)
• Montavimas: DIN bėgelis
• Atitiktis: RoHS

Kaip naudoti

Sumontuokite DDR-60L-24 ant standartinio DIN bėgelio valdymo spintoje ir prijunkite įėjimo gnybtus prie 18–75 V nuolatinės srovės šaltinio, laikydamiesi teisingo poliškumo. Prijunkite 24 V išėjimą prie apkrovos, užtikrindami, kad bendra apkrova neviršytų 2,5 A. Užtikrinkite tinkamą apsaugą prieš srovę (saugiklis arba grandinės pertraukiklis) ir laikykitės geriausios laidų sujungimo praktikos, kad gnybtai būtų saugūs, o laidų skerspjūviai tinkami.

Rekomendacijos

Eksploatuokite keitiklį neviršydami nurodyto įėjimo diapazono ir aplinkos temperatūros ribų. Venkite viršyti 60 W galią; palikite tarpą ventiliacijai ir laikykitės gamintojo nurodymų dėl įžeminimo ir apsaugos priemonių, kad užtikrintumėte patikimą ilgalaikį veikimą.
