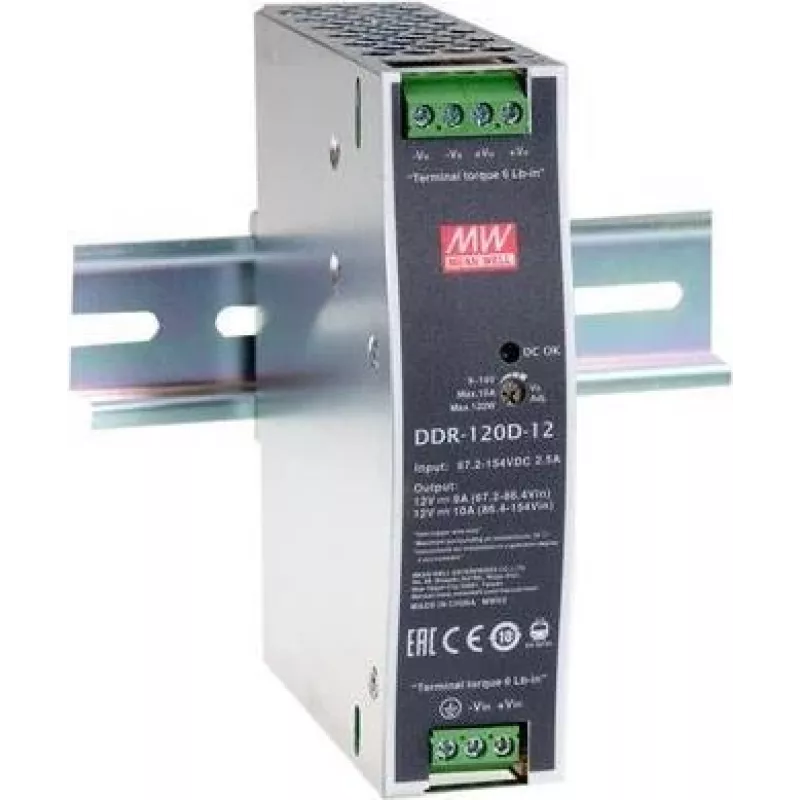

Maitinimo adapteris MEAN WELL DDR-120D-12

MEAN WELL DDR-120D-12 yra itin plonas DIN bėgiui montuojamas DC-DC keitiklis, tiekiantis 120 W galią. Jis priima platų įėjimo įtampos diapazoną nuo 67,2 iki 154 V DC ir užtikrina vieną reguliuojamą 12 V DC išėjimą iki 10 A srove. Sukurtas pramoniniam naudojimui, įrenginys atitinka RoHS reikalavimus ir pasižymi kompaktiškais matmenimis (32 mm × 102 mm × 125,2 mm), kad būtų lengvai integruojamas į valdymo spintas ir automatikos sistemas.

Privalumai

Keitiklis pasižymi plačiu įėjimo įtampos langu, tinkamu sistemoms su baterijomis ar kintama įtampa, stabiliu 12 V išėjimu su iki 10 A srovės galia ir vietą taupančiu, itin plonu profiliu, skirtu montuoti ant DIN bėgio. Atitiktis RoHS reikalavimams palaiko aplinkai palankų įrengimą, o 120 W galios nominalas patenkina daugelį pramoninių apkrovų, reikalaujančių nepertraukiamo 12 V maitinimo.

Tinka

• Ant bėgio montuojamoms pramoninėms valdymo spintoms
• Sistemoms su baterijomis ir atsinaujinančios energijos sąsajoms
• Automatikos įrangai ir PLC, reikalaujantiems 12 V maitinimo
• Telekomunikacijų arba tinklo moduliams su nuolatinės srovės įėjimu

Pagrindinės specifikacijos

• Modelis: MEAN WELL DDR-120D-12 (MPN: DDR-120D-12, EAN: 4021087050975)
• Įėjimo įtampa: 67,2–154 V DC
• Išėjimas: 12 V DC, 10 A (vienas išėjimas)
• Išėjimo galia: 120 W
• Montavimas: DIN bėgis
• Matmenys (P×G×A): 32 mm × 102 mm × 125,2 mm
• Sertifikatas: atitinka RoHS

Kaip naudoti

Montuokite DDR-120D-12 ant standartinio DIN bėgio tinkamai įvertintame korpuse. Prijunkite nuolatinės srovės įėjimą nurodytame 67,2–154 V diapazone, laikydamiesi teisingo poliškumo ir vietinių laidų sujungimo standartų. Prijunkite 12 V DC išėjimą prie apkrovos, užtikrindami, kad bendras srovės naudojimas neviršytų 10 A. Įrenkite tinkamus saugiklius arba grandinės apsaugą tiek įėjime, tiek išėjime, kaip reikalauja įrengimo taisyklės. Užtikrinkite tinkamą vėdinimą ir laikykitės MEAN WELL montavimo pastabų dėl laidų sujungimo ir saugos.

Rekomendacijos

Naudokite tinkamą įėjimo apsaugą (saugiklį arba automatinį jungiklį) ir prieš įjungdami maitinimą patikrinkite įžeminimą bei poliškumą. Neviršykite 10 A išėjimo srovės ir nenaudokite įrenginio už nurodyto įėjimo įtampos diapazono ribų, kad užtikrintumėte patikimą veikimą ir ilgaamžiškumą.
