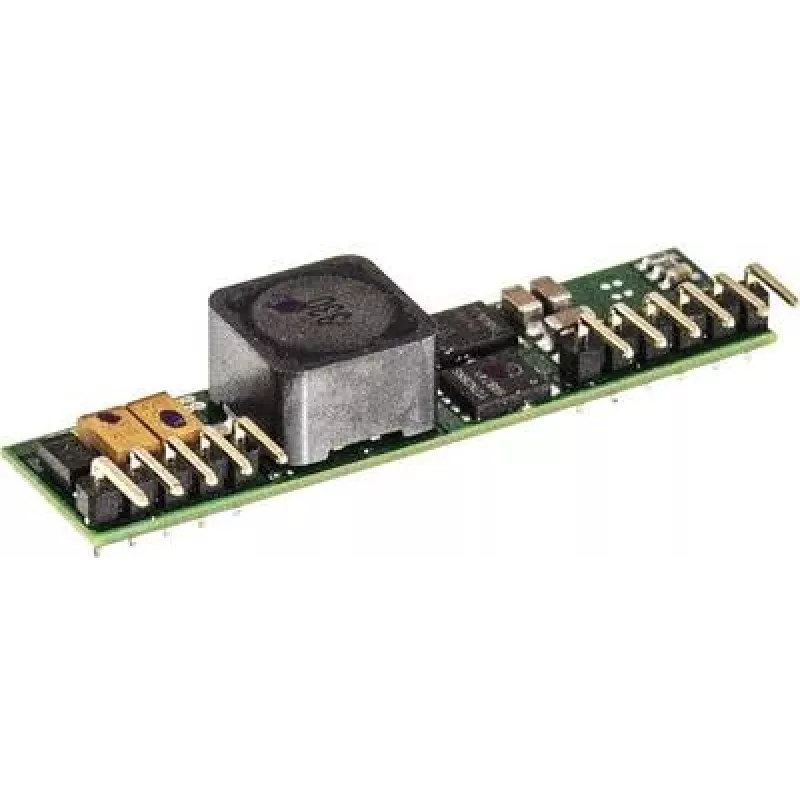

Maitinimo adapteris / keitiklis MEAN WELL NID35-12, 35 W, įvestis 20–53 V, išvestis 12 V, RoHS

MEAN WELL NID35-12 yra kompaktiškas 35 W DC-DC keitiklis, skirtas tiekti fiksuotą 12 V išvestį iš plataus 20–53 V DC įvesties diapazono. Sukurtas montuoti ant PCB SIP atviro korpuso konstrukcijoje, įrenginys užtikrina iki 2,9 A nuolatinę išvestį ir turi nuotolinio ĮJUNGIMO/IŠJUNGIMO valdymą, skirtą integracijai į automatizuotas sistemas. Maži matmenys ir žemas profilis daro jį tinkamu ankštose pramoninėse ir įterptinėse sistemose, kuriose reikalinga stabili 12 V magistralė.

Privalumai

Keitiklis pasižymi plačiu įvesties įtampos diapazonu ir patikimu 12 V reguliavimu iki 2,9 A, todėl gali būti naudojamas su įvairiais nuolatinės srovės šaltiniais. Atviro korpuso SIP PCB montavimo konstrukcija sumažina plokštės plotą ir supaprastina integravimą į nestandartinius maitinimo mazgus. Nuotolinio ĮJUNGIMO/IŠJUNGIMO funkcija leidžia valdyti sistemos lygiu be papildomų išorinių komponentų. Atitiktis RoHS užtikrina, kad įrenginys tenkina įprastus pramoninės elektronikos aplinkosaugos ir saugos lūkesčius.

Tinkama naudoti

• 12 V jutiklių, valdiklių ir ryšio modulių maitinimui iš plataus diapazono nuolatinės srovės šaltinių
• Įterptinėms sistemoms ir kompaktiškiems pramoniniams valdikliams su ribota PCB vieta
• Automatikos įrangai, kurioje reikalingas nuotolinis maitinimo magistralės įjungimas / išjungimas
• Nestandartinėms maitinimo paskirstymo plokštėms ir modernizavimo projektams

Pagrindinės specifikacijos

• Išvesties įtampa: fiksuota 12 V DC
• Išvesties srovė: iki 2,9 A (maksimali 35 W)
• Įvesties įtampos diapazonas: 20–53 V DC
• Topologija: neizoliuotas DC-DC keitiklis (atviro korpuso)
• Korpuso tipas: SIP PCB montavimo
• Valdymas: nuotolinio ĮJUNGIMO/IŠJUNGIMO funkcija
• Montavimas: kiauryminis PCB įrengimas
• Aplinkosauga: atitinka RoHS

Kaip naudoti

Sumontuokite keitiklį ant spausdintinės plokštės nurodytoje SIP kiauryminio montavimo vietoje ir patikimai prilituokite kontaktus. Prijunkite nuolatinės srovės įvestį, atitinkančią 20–53 V diapazoną, prie įvesties kontaktų, o reguliuotą 12 V išvestį imkite iš atitinkamų išvesties kontaktų, laikydamiesi teisingo poliškumo. Naudokite nuotolinio ĮJUNGIMO/IŠJUNGIMO kontaktą, kad įjungtumėte arba išjungtumėte išvestį iš mikrovaldiklio arba išorinio jungiklio pagal sistemos logiką. Užtikrinkite pakankamą PCB vario plotą arba šiluminius kelius, jei įrenginys veikia arti maksimalios apkrovos, kad padėtumėte išsklaidyti šilumą.

Rekomendacijos

Kad veiktų patikimai ilgą laiką, užtikrinkite pakankamą ventiliaciją ir venkite veikimo visa apkrova uždarose korpusuose. Įvesties filtravimą ir atsiejimą laikykite arti keitiklio įvesties, o dėl įžeminimo ir šilumos valdymo vadovaukitės gamintojo išdėstymo gairėmis, kad sumažintumėte triukšmą ir užtikrintumėte stabilų reguliavimą.
