Maitinimo adapteris / keitiklis MEAN WELL DPB09B-15 — 9 W išvesties galia, 15 V išvesties įtampa, 18–36 V įvestis

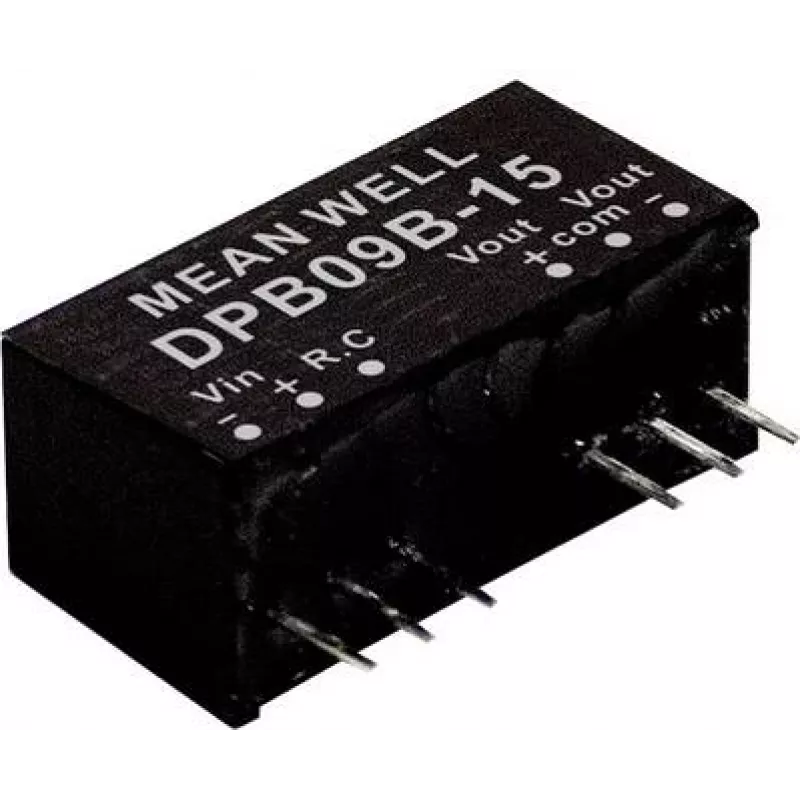

MEAN WELL DPB09B-15 yra kompaktiškas nuolatinės srovės reguliuojamas keitiklis SIP montažo korpuse, skirtas montuoti ant spausdintinės plokštės sistemose su 18–36 V nuolatinės srovės įvestimi. Modulis teikia dvigubas ±15 V išvestis esant ±0,3 A srovei ir turi nuotolinio įjungimo / išjungimo valdymą. Jis atitinka RoHS reikalavimus ir yra skirtas ribotos erdvės įrengimams, kur reikalingas mažas, patikimas izoliuotas keitimas.

Privalumai

DPB09B-15 siūlo reguliuojamą dvigubą ±15 V išvestį su visišku įvesties diapazono toleravimu (18–36 V), žemu profiliu (24 mm gylis) ir lengva konstrukcija (5 g), tinkama tankiems spausdintinių plokščių išdėstymams. Jo SIP montažo formatas supaprastina tvirtinimą ir mechaninį stabilumą, o nuotolinio įjungimo / išjungimo funkcija leidžia sistemos lygio maitinimo valdymą. Modulis atitinka RoHS reikalavimus ir tiekiamas urmu tūriniam surinkimui.

Tinka

• Įterptinėms elektronikos ir mikrovaldiklių sistemoms
• Valdymo pultams ir prietaisams
• Pramoniniams įrenginiams, kuriems reikalingos izoliuotos dvigubos ±15 V magistralės
• Ribotos erdvės spausdintinių plokščių konstrukcijoms ir tankiems mazgams

Pagrindiniai specifikacijų parametrai

• Gamintojas: MEAN WELL (MPN DPB09B-15)
• Išvesties galia: 9 W
• Išvesties įtampa: ±15 V esant ±0,3 A (dviguba išvestis)
• Įvesties įtampos diapazonas: 18–36 V DC
• Korpusas: SIP montažas, skirtas PCB
• Gylis: 24 mm
• Svoris: 5 g
• Funkcijos: Reguliuojamas DC-DC keitiklis, nuotolinis įjungimas / išjungimas, atitinka RoHS reikalavimus
• Pakuotė: urmu (2000 vnt.)

Kaip naudoti

Montuokite SIP montažo DPB09B-15 ant spausdintinės plokštės laikydamiesi gamintojo išvadų schemos ir rekomenduojamų litavimo sąlygų. Prijunkite stabilų 18–36 V nuolatinės srovės įvestį prie įvesties išvadų, o dvigubas ±15 V išvestis imkite iš nurodytų išvesties išvadų. Naudokite nuotolinio įjungimo / išjungimo išvadą pagal sistemos logiką, kad įjungtumėte arba išjungtumėte keitiklį. Laikykitės poliškumo ir izoliacijos reikalavimų integruodami su kitomis grandinėmis.

Rekomendacijos

Padėkite keitiklį arti įžeminimo plokštumų ir palikite pakankamą tarpą šilumos išsklaidymui. Pridėkite įvesties filtravimą ir pereinamųjų procesų apsaugą, kai naudojamas triukšmingoje pramoninėje aplinkoje. Patikrinkite apkrovos ribas (±0,3 A vienai magistralei) ir užtikrinkite tinkamą šilumos valdymą ankštuose mazguose.
