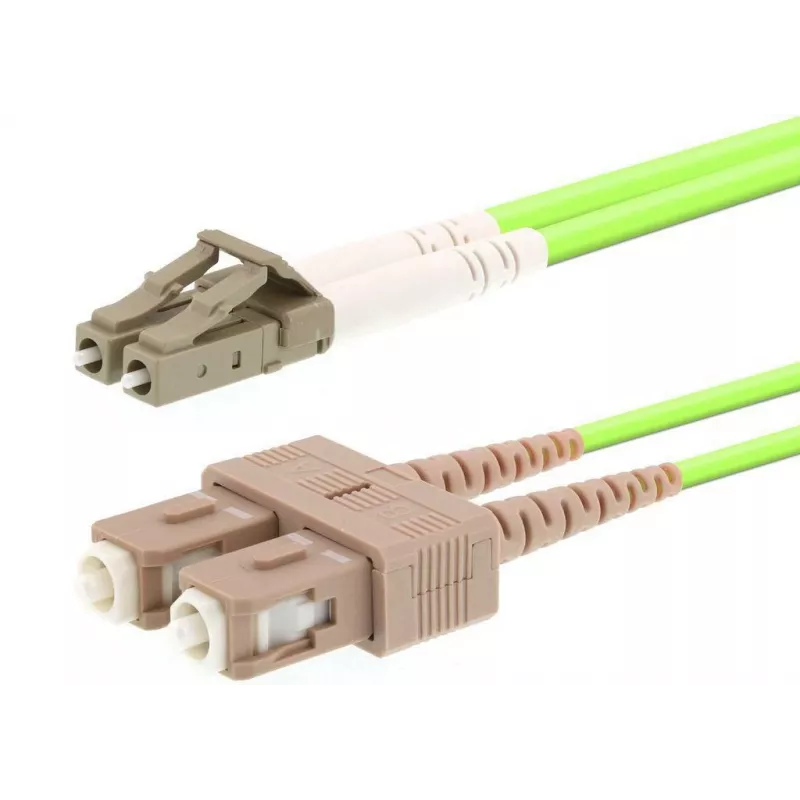

LOGON InfiniBand / šviesolaidinis kabelis 1 m OM5 LC–SC, 50 µm, pilnas dvipusis perdavimas, šviesiai žalias

LOGON InfiniBand / šviesolaidinis kabelis 1 m OM5 LC–SC yra 1 metro ilgio dvipusis daugiamodis komutacinis kabelis, skirtas trumpojo nuotolio didelės spartos jungtims duomenų centruose, serverių stelažuose ir tinklo spintose. Kabelis naudoja WideBand OM5 50 µm lazeriui optimizuotą daugiamodę skaidulą, kad palaikytų daugiabangį trumpųjų bangų banginio tankinimo (SWDM) pritaikymą, išlikdamas suderinamas su OM4 infrastruktūra. Viename gale jis turi LC jungtį, kitame – SC jungtį, šviesiai žalią apvalkalą, kad būtų lengva atpažinti, ir pilno dvipusio perdavimo konfigūraciją vienalaikiam dviejų krypčių duomenų perdavimui.

Privalumai

OM5 skaidulos šerdis ir dviejų sluoksnių UV kietėjimo akrilato danga užtikrina mažą jautrumą makro- ir mikro lenkimams, stabilų veikimą įvairiomis aplinkos sąlygomis ir tinkamumą mažiems lenkimo spinduliams bei kompaktiškam kabelių išdėstymui. SWDM ir didelės spartos dvipusio perdavimo palaikymas daro šį kabelį tinkamą dabartinėms 40/100 Gb/s jungtims ir perėjimui prie didesnių daugiabangių sistemų, tokių kaip 100 Gb/s ir 400 Gb/s. Mišri LC–SC jungčių konfigūracija suteikia lankstumo sąveikaujant su įvairiais siųstuvais-imtuvais, pataisos skydais ir senesne įranga.

Tinkama

• Trumpojo nuotolio jungtims duomenų centruose ir serverių patalpose
• Pataisos jungtims tarp stelažų, komutatorių ir InfiniBand arba skaidulinio kanalo įrangos
• Įrangos sujungimui, kai reikia konvertuoti LC į SC
• Didelės spartos daugiabangėms sistemoms, naudojančioms SWDM

Pagrindinės specifikacijos

• Skaidulos tipas: WideBand OM5 daugiamodė, 50 µm šerdis
• Ilgis: 1 m
• Konfigūracija: Pilnas dvipusis daugiamodis
• Jungtys: LC viename gale, SC kitame
• Apvalkalo spalva: Šviesiai žalia
• Lenkimo savybės: Mažas makrolenkimas ir didelis atsparumas mikrolenkimui
• Optimizuota: SWDM daugiabangiam perdavimui ir trumpojo nuotolio didelės spartos jungtims

Kaip naudoti

Prieš montuodami apžiūrėkite abi jungtis ir prievadų dulkių apsaugos gaubtelius. Įkiškite LC jungtį į LC prievadą, o SC jungtį – į SC lizdą, užtikrindami tvirtą įsitvirtinimą ir tinkamą orientaciją dvipusio signalo keliams. Nutieskite kabelį laikydamiesi stelažų ir kabelių išdėstymo gerosios praktikos, vengdami aštrių lenkimų ir per didelio įtempimo; OM5 skaidula toleruoja mažesnius lenkimo spindulius nei senesnės daugiamodės skaidulos, tačiau vis tiek turėtų būti apsaugota kabelių loveliuose ir pataisos skyduose. Po montavimo patikrinkite jungtį naudodami tinkamą optinę bandymo įrangą arba suderinamus siųstuvus-imtuvus, kad patikrintumėte signalo vientisumą ir įterpimo nuostolius.

Rekomendacijos

Laikykite ir naudokite kabelį švarioje aplinkoje; naudokite dulkių gaubtelius, kai jungtys neprijungtos. Siekiant geriausio ilgalaikio veikimo, venkite pakartotinio stipraus lenkimo prie jungčių galų ir pritvirtinkite kabelį pataisos skyduose ar loveliuose, kad išvengtumėte įtempimo. Naudokite šį OM5 LC–SC dvipusį kabelį, kai pereinama prie daugiabangių SWDM sistemų arba kai reikalinga patikima LC į SC daugiamodė jungtis trumpojo nuotolio instaliacijose.
