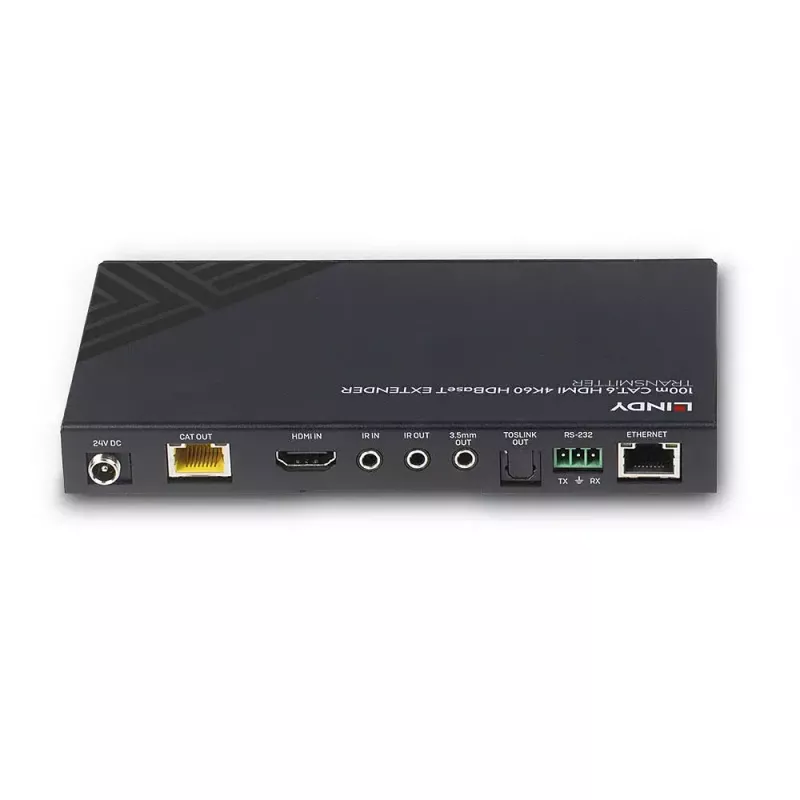

Lindy 100m Cat.6 HDMI 4K60, garso, IR ir RS-232 HDBaseT siųstuvas

Lindy 100m Cat.6 HDMI 4K60, garso, IR ir RS-232 HDBaseT siųstuvas yra viena didelio našumo, patikimo sprendimo, skirto HDMI signalams perduoti dideliais atstumais naudojant Cat.6 tinklo kabelį, dalis. Sujungus šį siųstuvo įrenginį su suderinamu Lindy HDBaseT imtuvu (pvz., 38342), šis sprendimas užtikrina patikimą perdavimą iki 100 m atstumu.

Naudojant aukštos kokybės Cat.6 U/UTP arba F/UTP kabelį, galimi šie atstumo ir skiriamosios gebos deriniai: 100 m: 1920x1080@60Hz 4:4:4 8bit70 m: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit

Palaikant raišką iki 4K Ultra HD, vaizdas gali būti peržiūrimas stulbinančiai aiškiai, o papildomas HDR (didelio dinaminio diapazono) palaikymas leidžia turinį rodyti su padidintu ryškumu, didesniais juodos ir baltos spalvų kontrastais ir daug platesne spalvų gama. Tai suteikia patikimą sprendimą kuriant akį traukiančią skaitmeninę reklamą mažmeninėje prekyboje, įtraukiančius ekranus renginiuose ar patrauklias konfigūracijas didesnėse konferencijų salėse ar paskaitų auditorijose.

HDMI ARC palaikymas leidžia garso turinį grąžinti iš ekrano į prijungtą stiprintuvą ar garso juostą, o vietinis garso išskyrimas leidžia prijungti garso išvestis įtraukiančiam daugiakanaliui garsui. Skaitmeninis garso įterpimas imtuvo pusėje taip pat gali būti naudojamas šaltinio garsui, kurį galima lengvai perjungti naudojant pagrindinio įrenginio mygtuką.

PoC (maitinimo per kabelį) funkcija suteikia papildomo lankstumo. Tai leidžia maitinimą tiekti kartu su duomenimis per Cat.6 tinklo kabelį „taškas–taškas“ ryšyje tarp siųstuvo ir imtuvo, todėl siųstuvo įrenginiui reikia tik vieno maitinimo šaltinio. Idealu, kai imtuvo pusėje montavimo vietoje yra ribotas maitinimo lizdų skaičius.

Abiejose konfigūracijos pusėse esantys dvikrypčiai IR prievadai leidžia lengvai valdyti šaltinio įrangą iš ekrano pusės, o ekraną taip pat galima valdyti iš HDMI šaltinio pusės. Kartu su CEC valdymu, leidžiančiu komandas iš vieno pagrindinio nuotolinio valdymo pulto, ši išplėtimo sistema suteikia vartotojui visišką ir paprastą valdymą. Dvikrypčiai RS-232 ir Ethernet prievadai taip pat leidžia integruoti į didesnes valdymo sistemas arba prisijungti prie tinklo komutatorių ir šakotuvų su LAN prieiga.

Be to, maitinimo šaltinis prijungiamas per prisukamą nuolatinės srovės lizdą, užtikrinant saugesnį ir patikimesnį ryšį, puikiai tinkantį profesionaliems įrenginiams, kur atsitiktinis atjungimas gali sukelti didelių problemų.

HDBaseT yra visame pasaulyje pripažintas standartas, skirtas aukštos kokybės AV turinio ir kitų technologijų, įskaitant maitinimą ir valdymą, paskirstymui didesniais atstumais naudojant nebrangų Cat.6 ar aukštesnės kategorijos kabelį.

HDBaseT ir HDBaseT aljanso logotipas yra HDBaseT aljanso prekių ženklai. Naudojant kitokio tipo kabelį, įvedant sieninius lizdus, jungtis ar pataisų skydus, galimi atstumai sumažės.

Atkreipkite dėmesį: šis gaminys naudoja DSC glaudinimo būdą 18G raiškai pasiekti. Jei naudojate kitą 18G HDBaseT gaminį kartu su šiuo, įsitikinkite, kad abu gaminiai palaiko tą patį glaudinimo tipą.

Kaip naudoti

Prijunkite HDMI šaltinį prie siųstuvo HDMI įvesties. Naudokite aukštos kokybės Cat.6 U/UTP arba F/UTP kabelį, norėdami sujungti siųstuvą su suderinamu Lindy HDBaseT imtuvu (pvz., MPN 38342). Jei reikia, įjunkite PoC ir įjunkite vieną maitinimo šaltinį į siųstuvą; imtuvas bus maitinamas per Cat.6 kabelį. Naudokite vietinį garso išskyrimą arba TOSLINK išvestį garso įrangai prijungti ir naudokite imtuvo mygtuką skaitmeniniam garso įterpimui ir šaltinio perjungimui. Prijunkite IR ir RS-232 linijas nuotoliniam valdymui ir integruokite Ethernet ten, kur reikia tinklo prieigos.

Rekomendacijos

Norėdami pasiekti nurodytus atstumus ir raišką, naudokite aukštos kokybės Cat.6 U/UTP arba F/UTP kabelį ir venkite papildomų sieninių lizdų, jungčių ar pataisų skydų. Atminkite, kad gaminys naudoja DSC glaudinimą 18G raiškai; įsitikinkite, kad bet kokia kita 18G HDBaseT įranga grandinėje palaiko tą patį glaudinimo būdą.
