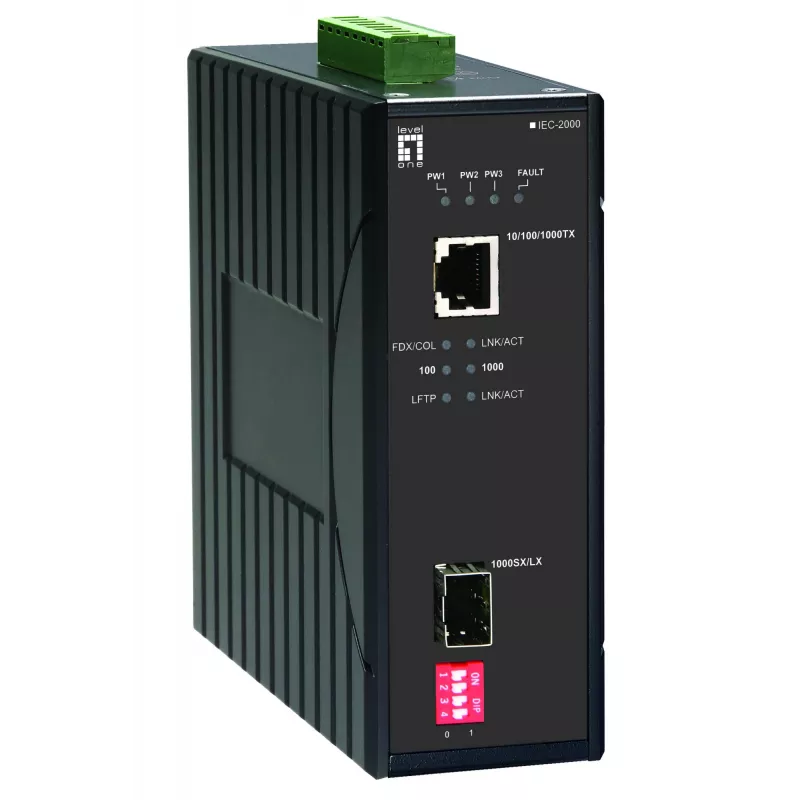

LevelOne RJ45 į SFP gigabitinis industrinis medijos keitiklis, -40°C iki 75°C

„LevelOne IEC-2000“ gigabitinis industrinis medijos keitiklis paverčia varinę RJ45 eterneto jungtį į SFP šviesolaidinę sąsają tvirtame IP30 aliuminio korpuse, skirtame montuoti ant DIN bėgelio. Jis palaiko 10/100/1000 Mbps eternetą RJ45 pusėje ir 1000Base-SX/LX per SFP lizdą, veikia plačiame pramoniniame temperatūrų diapazone (-40°C iki 75°C) ir turi matomus šviesos diodus, rodančius ryšį, aktyvumą, maitinimą ir būseną. Sukurtas transportui ir kitoms atšiaurioms aplinkoms, įrenginys turi jungties gedimo perdavimo funkciją (Link Fault Pass Through) ir konfigūruojamą relę gedimams aptikti, kad praneštų nuotolinėms sistemoms apie maitinimo ar prievado ryšio sutrikimus.

Privalumai

IEC-2000 siūlo pramoninio lygio patikimumą su aliuminio korpusu, efektyviai išsklaidančiu šilumą, ir IP30 apsaugos lygiu. Jis palaiko karšto prijungimo SFP modulius, kad būtų galima pasirinkti tinkamą šviesolaidinį siųstuvą-imtuvą, ir užtikrina pilną laidinio greičio perdavimą gigabitiniais greičiais. Integruotos funkcijos, tokios kaip jungties gedimo perdavimas, DIP jungiklių konfigūracija signalizacijai ir ryšio nustatymams bei relės išėjimas maitinimo / prievado gedimams, palengvina nuotolinį stebėjimą ir integraciją į esamas valdymo sistemas. Įrenginys išbandytas ilgalaikiam funkciniam veikimui esant ekstremalioms temperatūroms ir atitinka NEMA TS1/TS2 bei IEC61000-6-2 atsparumo standartus, taikomus transporto ir pramoniniams įrenginiams.

Tinka (užduotims / naudojimo atvejams)

• Tinklo jungčių tarp varinių ir šviesolaidinių tinklų praplėtimas pramoniniuose tinkluose
• Eismo valdymo ir transporto sistemos, reikalaujančios NEMA TS1/TS2 atitikties
• Stebėjimo ir apsaugos kamerų vaizdo perdavimas šviesolaidžiu
• Ypatingos svarbos infrastruktūra ir komunalinės paslaugos atšiaurioje lauko ar pramoninėje aplinkoje

Pagrindinės specifikacijos

• Modelis: LevelOne IEC-2000
• Sąsajos: 1 × RJ45 (10/100/1000 Mbps), 1 × SFP lizdas (1000Base-SX/LX per modulį)
• Didžiausia duomenų perdavimo sparta: 1000 Mbit/s
• Veikimo temperatūra: -40°C iki 75°C (išbandyta veikti nuo -40°C iki 85°C)
• Maitinimo įvestis: 12–48 V (DC), maksimalus energijos suvartojimas 7,68 W
• Korpusas: IP30 aliuminio korpusas, montuojamas ant DIN bėgelio
• Indikatoriai: šviesos diodai aktyvumui, ryšiui, maitinimui ir būsenai
• Papildomos funkcijos: jungties gedimo perdavimas, relės signalizacija maitinimo / prievado ryšio gedimui, DIP jungiklių konfigūracija, automatinis MDI/MDIX, automatinis derėjimasis
• Vidutinė veikimo trukmė tarp gedimų (MTBF): 665 760 valandų

Kaip naudoti

Sumontuokite IEC-2000 ant standartinio DIN bėgelio ir prijunkite nuolatinės srovės maitinimo šaltinį, atitinkantį nurodytą 12–48 V diapazoną. Įdėkite suderinamą SFP siųstuvą-imtuvą į SFP lizdą, jei reikalingas šviesolaidinis ryšys, ir prijunkite varinį eterneto įrenginį prie RJ45 prievado. Naudokite priekinio skydelio šviesos diodus maitinimo ir ryšio būsenai patikrinti. Konfigūruokite jungties gedimo perdavimą, greitį / dvipusį režimą ir signalizacijos veikseną naudodami DIP jungiklius. Jei reikalingas signalizacijos išėjimas, prijunkite relės kontaktus prie stebėjimo ar valdymo įrangos, kad gautumėte įspėjimus apie maitinimo praradimą arba ryšio nutrūkimą.

Rekomendacijos

Sumontuokite keitiklį vėdinamuose korpusuose ir venkite tiesioginio vandens poveikio; pasirinkite SFP modulius, atitinkančius jūsų šviesolaidžio tipą ir atstumo reikalavimus. Reguliariai tikrinkite šviesos diodų indikatorius ir relės laidus techninės priežiūros metu, kad užtikrintumėte patikimą nuotolinio signalizavimo pranešimą.
