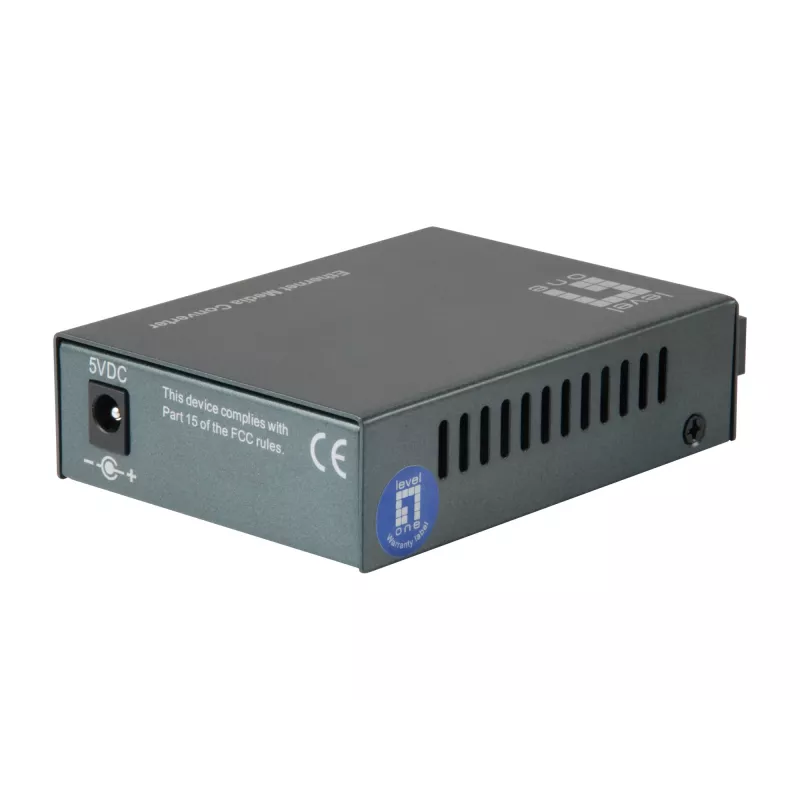

“LevelOne” RJ45 į SC greitojo eterneto medijos keitiklis, vienmodis šviesolaidis, 1310 nm, 20 km

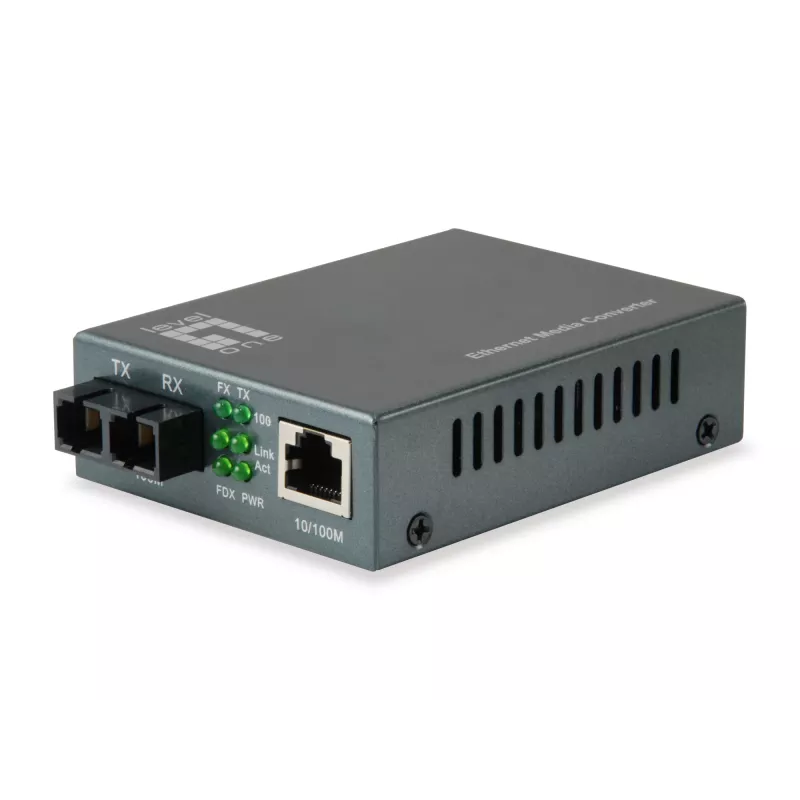

„LevelOne“ medijos keitiklis RJ45 į SC FVT-1102 konvertuoja tinklo signalus tarp varinio eterneto ir vienmodžių šviesolaidinių linijų. Jis turi vieną 10/100Base-TX RJ-45 prievadą ir vieną 100Base-FX SC šviesolaidinį prievadą, palaiko automatinį 10Base-T ir 100Base-TX aptikimą bei veikia pusiau ir pilno dvipusio ryšio režimais. Sukurtas vienmodžiui šviesolaidžiui su 1310 nm bangos ilgiu, keitiklis leidžia praplėsti tinklą iki 20 km ir gali veikti kaip atskiras įrenginys arba kaip įstumiamas modulis, skirtas CHV-2000 19” keitiklių korpusui.

Privalumai

FVT-1102 užtikrina paprastą integraciją tarp varinių ir šviesolaidinių tinklų su automatiniu 10/100 Mbps spartų ir dvipusio ryšio režimų derėjimu. Jo vienmodė SC šviesolaidinė sąsaja palaiko tolimojo ryšio linijas iki 20 km, o kompaktiški matmenys ir suderinamumas su CHV-2000 korpusu leidžia lanksčiai diegti tiek paskirstytose, tiek centralizuotose instaliacijose. Įrenginys sertifikuotas pagal FCC ir CE, atitinka reguliavimo reikalavimus.

Tinka

• LAN segmentų praplėtimui dideliais atstumais (iki 20 km)
• Eterneto komutatorių, maršruto parinktuvų ar serverių prijungimui prie vienmodžių šviesolaidinių linijų
• Naudojimui centrinėse laidų spintose, montuojant CHV-2000 korpuse
• Atskiram medijos keitimui mažuose biuruose ar filialuose

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 100 Mbit/s
• Eterneto prievadas: 1 × 10/100Base-TX RJ-45 (automatinis aptikimas)
• Šviesolaidinis prievadas: 1 × 100Base-FX SC (vienmodis, 1310 nm)
• Maksimalus perdavimo atstumas: 20 000 m (20 km)
• Dvipusio ryšio režimai: palaikomas pusiau dvipusis ir pilnas dvipusis
• Gaminio spalva: juoda
• Svoris: 0,2 kg

Kaip naudoti

Įdiekite FVT-1102 kaip atskirą įrenginį, prijungdami RJ-45 eterneto kabelį prie 10/100Base-TX prievado, o SC šviesolaidinį kabelį – prie 100Base-FX prievado. Užtikrinkite tinkamą šviesolaidžio poliškumą ir naudokite vienmodį šviesolaidį su 1310 nm bangos ilgiu atstumams iki 20 km. Arba įstumkite modulį į CHV-2000 19” keitiklių korpusą centralizuotai instaliacijai; vadovaukitės korpuso instrukcijomis dėl saugaus montavimo ir maitinimo tiekimo. Po fizinių jungčių patikrinkite ryšio šviesos diodus ir prijungtos įrangos tinklo nustatymus, kad patvirtintumėte veikimą.

Rekomendacijos

Patikimoms tolimojo ryšio linijoms naudokite vienmodį šviesolaidį su tinkamais siųstuvais-imtuvais ir palaikykite švarias SC jungtis. Patikrinkite, ar prijungti įrenginiai palaiko 10/100Base-TX automatinį derėjimą, arba, jei reikia, rankiniu būdu nustatykite fiksuotą spartą/dvipusio ryšio režimą. Diegdami kelis keitiklius korpuse, užtikrinkite pakankamą ventiliaciją ir laikykitės CHV-2000 maitinimo specifikacijų.
