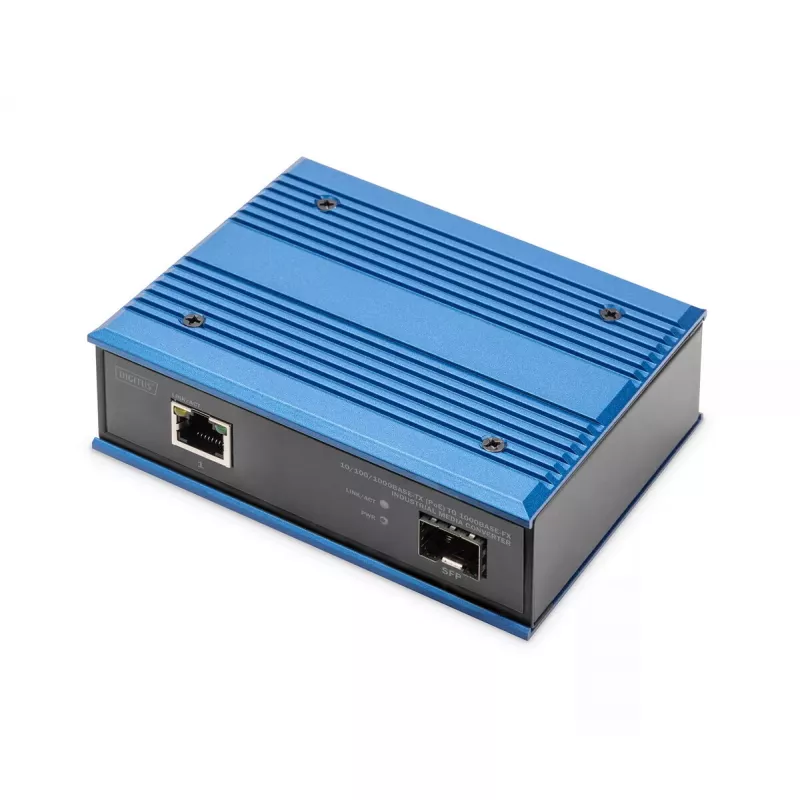

Digitus medijos keitiklis 10/100/1000Base-TX PoE į 1000Base-FX 1000 Mbit/s

Digitus DN-652104-1 yra pramoninis medijos keitiklis, jungiantis 10/100/1000Base-TX (RJ-45) tinklus su 1000Base-FX optinio pluošto jungtimis, užtikrinantis iki 1000 Mbit/s duomenų pralaidumą ir palaikantis maitinimą per Ethernet (PoE), kurio maksimalus biudžetas – 30 W. Keitiklis yra kompaktiškame IP40 klasės metaliniame korpuse, skirtame montuoti ant DIN bėgelio arba skydo, ir priima platų 48–57 V nuolatinės srovės įvesties diapazoną su atvirkštinio poliškumo apsauga ir dvigubais rezerviniais įėjimais, užtikrinančiais didesnį prieinamumą.

Privalumai

Įrenginyje naudojamas aukštos kokybės fotoelektrinis integracinis modulis, užtikrinantis stabilų optinį ir elektrinį veikimą bei patikimą duomenų perdavimą. Jis palaiko pilno ir pusės dvipusio ryšio režimus su automatiniu derėjimusi ir automatiniu MDI/MDIX aptikimu tinklo prievade. Vidinis „saugoti ir persiųsti“ mechanizmas palaiko protokolų suderinamumą ir duomenų vientisumą. Naudojant pramoninės klasės komponentus ir atsparumą elektromagnetiniams trikdžiams, keitiklis pasižymi ilgu vidutiniu laiku tarp gedimų ir yra skirtas veikti plačiame temperatūrų diapazone.

Tinka

• Ethernet išplėtimui per optinį pluoštą tarp pastatų ar spintų
• Pramoniniam tinklų kūrimui gamyklose, transporto spintose ar atšiaurioje aplinkoje
• PoE tiekimui nuotoliniams įrenginiams, pvz., IP kameroms ar prieigos taškams
• Pritaikymui, kai reikalingas montavimas ant DIN bėgelio arba skydo valdymo spintose

Pagrindinės specifikacijos

• Modelis: Digitus DN-652104-1
• Duomenų perdavimo sparta: iki 1000 Mbit/s (Gigabit Ethernet)

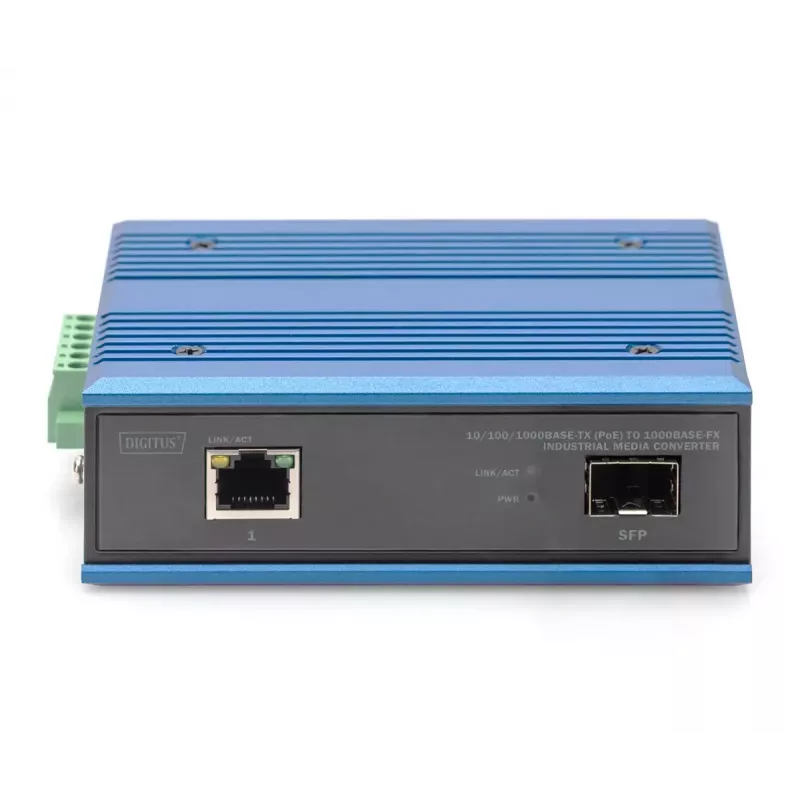

• Ethernet prievadai: 1 x 10/100/1000Base-TX (RJ-45)
• Optinio pluošto prievadai: 1 x 1000Base-FX
• PoE galios biudžetas: iki 30 W

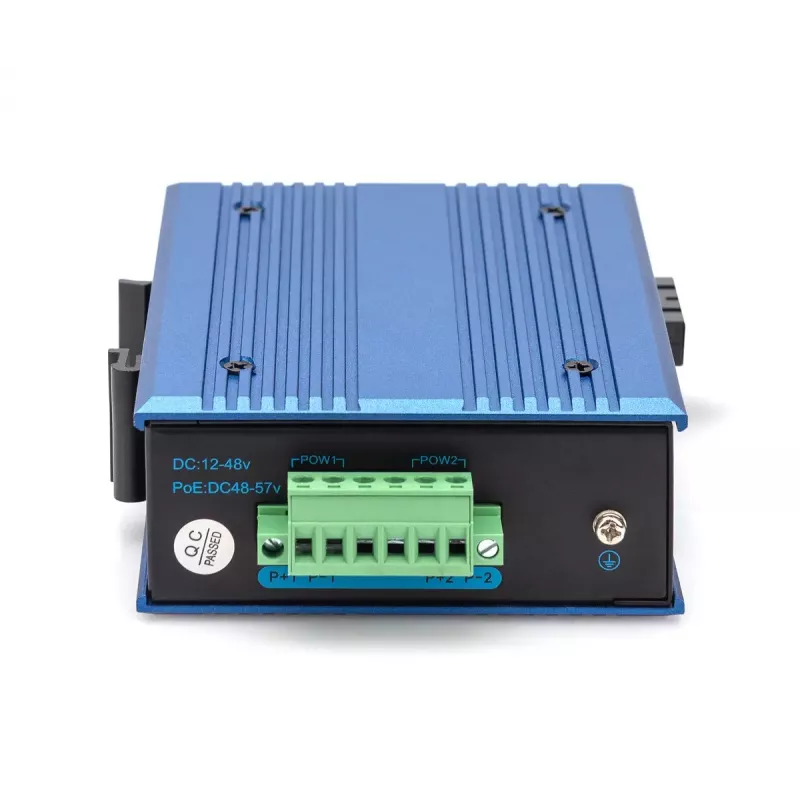

• Maitinimo įvestis: DC 48–57 V, atvirkštinio poliškumo apsauga, palaikomi dvigubi įėjimai
• Darbinės temperatūros diapazonas: -40 °C iki 80 °C

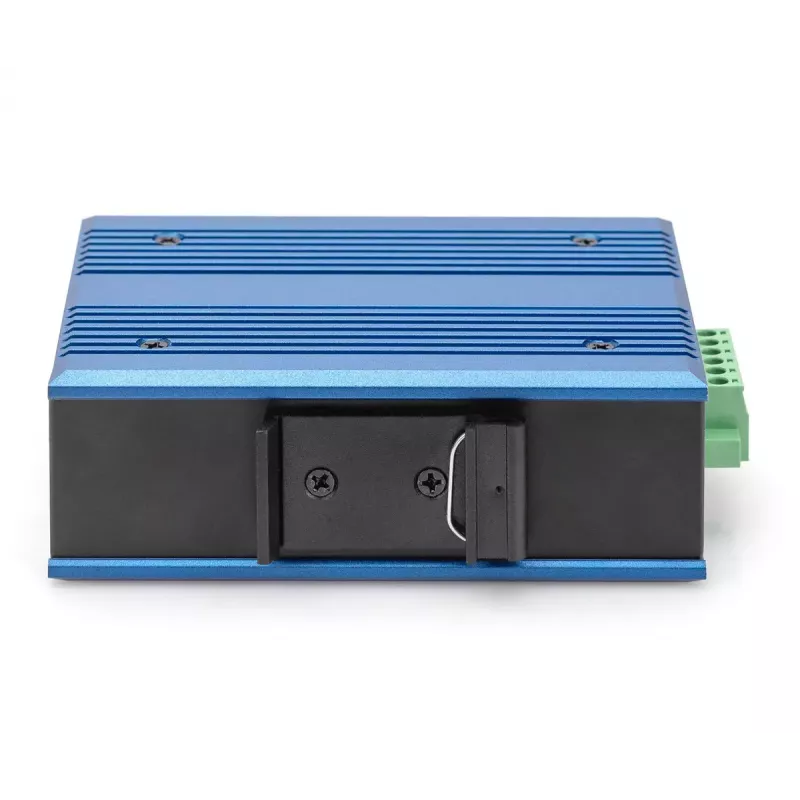

• Korpusas: kompaktiškas IP40 metalinis korpusas, montuojamas ant DIN bėgelio arba skydo
• Svoris: 0,4 kg
• Spalva: mėlyna, juoda

Kaip naudoti

Sumontuokite keitiklį ant DIN bėgelio arba skydo įrangos spintoje ir prijunkite nuolatinės srovės maitinimo šaltinį prie 48–57 V įėjimų, laikydamiesi poliškumo arba naudodami rezervinius įėjimus atsarginiam maitinimui. Prijunkite varinį Ethernet įrenginį prie RJ-45 PoE prievado, o optinio pluošto jungtį – prie 1000Base-FX prievado, naudodami tinkamą optinio pluošto jungtį. Įrenginys automatiškai derins jungties spartą ir dvipusį ryšį, prireikus atliks MDI/MDIX korekciją ir tieks PoE maitinimą prijungtiems įrenginiams neviršydamas 30 W biudžeto.

Rekomendacijos

Įrenkite medijos keitiklį vėdinamame korpuse, neperžengdami nurodyto -40 °C iki 80 °C diapazono, prieš įkišdami įsitikinkite, kad optinio pluošto jungtys švarios, ir naudokite dvigubus maitinimo įėjimus aukšto prieinamumo įrenginiams. Patikrinkite prijungtų įrenginių PoE biudžeto reikalavimus, kad neperkrautumėte 30 W galios.
