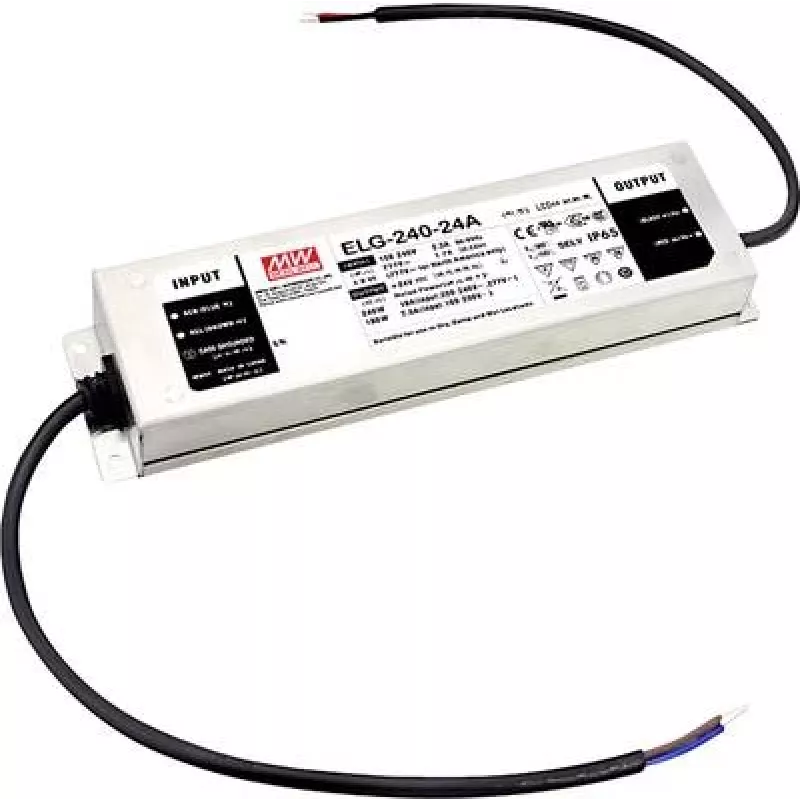

LED tvarkyklė MEAN WELL ELG-240-24DA-3Y

MEAN WELL ELG-240-24DA-3Y yra kintamosios srovės į nuolatinę vieno išėjimo LED tvarkyklė, sujungianti pastovios įtampos ir pastovios srovės (CV+CC) veikimą su aktyviu PFC. Ji teikia 24 V nuolatinės srovės įtampą iki 10 A (240 W) iš plataus kintamosios srovės įėjimo diapazono (100–305 V kintamoji srovė) ir turi DALI pritemdymo valdymą. Įrenginys turi trijų laidų įėjimą ir kabelinį išėjimą ir yra skirtas vidaus įrengimui, kur priimtinas IP20 apsaugos lygis.

Privalumai

Tvarkyklė užtikrina stabilų 24 V išėjimą su maksimalia 10 A srove ir palaiko tiek pastovios įtampos, tiek pastovios srovės režimus, kad būtų lankstus LED sistemos projektavimas. Integruotas aktyvus galios koeficiento koregavimas pagerina suderinamumą su tinklu ir sumažina harmoninius iškraipymus. DALI pritemdymo valdymas leidžia integruoti į skaitmenines apšvietimo valdymo sistemas. Kompaktiški matmenys (71 × 244 × 37,5 mm) ir kabelinis išėjimas supaprastina montavimą šviestuvuose ir valdymo spintose.

Tinka

• LED linijiniams šviestuvams ir juostiniam apšvietimui, kuriems reikia 24 V nuolatinės srovės
• Komercinėms ir architektūrinėms vidaus apšvietimo instaliacijoms
• Apšvietimo sistemoms, valdomoms per DALI tinklus
• Modernizavimo projektams, kur reikalingos kompaktiškos tvarkyklės

Pagrindinės specifikacijos

• Prekės ženklas: MEAN WELL
• Modelis: ELG-240-24DA-3Y
• Išėjimas: 24 V nuolatinė srovė, 10 A, 240 W
• Įėjimo įtampa: 100–305 V kintamoji srovė
• Pritemdymas: DALI valdymas
• Apsauga / įvertinimas: IP20 (vidaus)
• Matmenys: 71 × 244 × 37,5 mm
• MPN: ELG-240-24DA-3Y; EAN: 4021087037914

Kaip naudoti

Prijunkite tvarkyklę prie kintamosios srovės tinklo naudodami trijų laidų įėjimą, laikydamiesi vietinių elektros taisyklių ir jungimo schemų. Prijunkite 24 V nuolatinės srovės išėjimo kabelį prie LED apkrovos, laikydamiesi poliškumo ir užtikrindami, kad bendra LED srovė neviršytų 10 A. Integruokite DALI valdymo laidus pagal DALI sistemos gaires, kad būtų galima pritemdyti ir centralizuotai valdyti. Montuokite tvarkyklę sausoje, vėdinamoje vidaus vietoje, atitinkančioje jos IP20 įvertinimą.

Rekomendacijos

Nemontuokite lauke arba vietose, veikiamose vandens; laikykitės nurodyto įėjimo įtampos diapazono ir neviršykite vardinės išėjimo srovės. Laikykitės MEAN WELL laidų prijungimo ir saugos instrukcijų bei užtikrinkite tinkamą vėdinimą aplink tvarkyklę, kad būtų užtikrintas patikimas veikimas.
