Lanview LVO233845 skydinė plokštė 1U

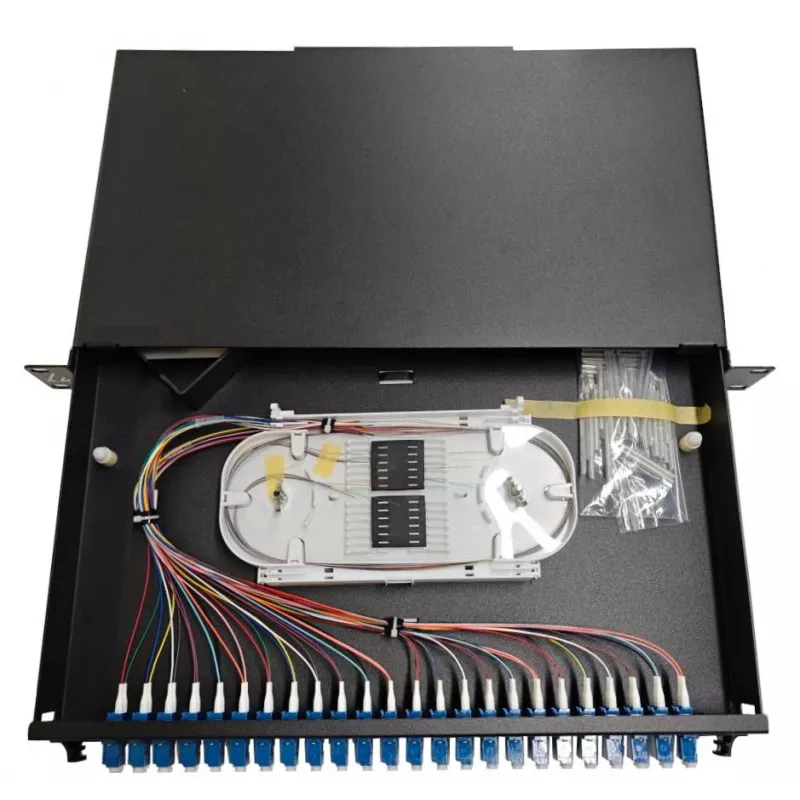

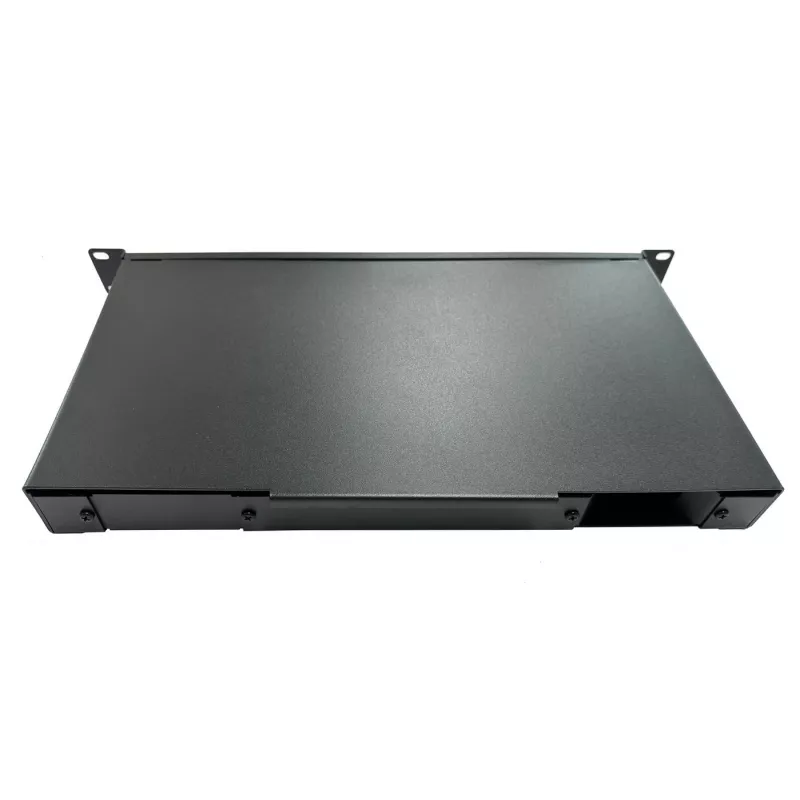

„Lanview LVO233845“ yra 19 colių 1U šviesolaidinė skydinė plokštė, skirta organizuotam šviesolaidžių valdymui stove. Ji palaiko iki 24 LC dvipusių arba 24 SC vienpusių adapterių ir tiekiama su 24 LC dvipusiais vienmodžiais adapteriais bei 48 iš anksto sumontuotais pigtailiais sujungimo kasetėse. Plokštė pagaminta iš patvaraus juodo plieno ir turi kelis kabelių įvadus bei sustiprintą įtempimo kompensatorių, tinkamą pūstinio pluošto instaliacijoms.

Privalumai

Ši 1U skydinė plokštė užtikrina kompaktišką, standartizuotą 19 colių formos faktorių, efektyviai išnaudojant stovo vietą ir užtikrinant aiškų šviesolaidžių maršrutizavimą. Ji turi keturias Ø20 mm apvalias angas, suderinamas su PG sraigtinėmis jungtimis, ir dvi stačiakampes 80 x 34 mm angas su užpildomomis plokštelėmis, leidžiančias lanksčiai įvesti kabelius. Gumine danga padengtas įtempimo kompensatorius sumažina mechaninį įtempimą šviesolaidžiams, o įmontuoti laikikliai sujungimo kasetėms bei kabelių valdymo išpjovos leidžia saugiai pritvirtinti kabelius raiščiais arba „Velcro“ juostomis.

Tinka

• Šviesolaidžių valdymui stove duomenų centruose ir serverinėse
• Šviesolaidinių magistralių užbaigimo ir paskirstymo skydams
• Pūstinio pluošto instaliacijoms, kurioms reikalingas sustiprintas įtempimo kompensatorius
• Aplinkoms, naudojančioms SC vienpuses arba LC dvipuses vienmodžio ryšio jungtis

Pagrindinės specifikacijos

• Modelis: Lanview LVO233845
• Formatas: 19 colių 1U montuojamas stove
• Adapterių talpa: iki 24 SC vienpusių arba 24 LC dvipusių
• Tiekiami adapteriai: 24 x LC dvipusiai vienmodžiai
• Iš anksto sumontuoti pigtailiai: 48 sujungimo kasetėse
• Kabelių įvadai: 4 × Ø20 mm (suderinami su PG sraigtais) ir 2 × 80 × 34 mm stačiakampiai su užpildomomis plokštelėmis
• Įtempimo kompensatorius: gumine danga, tinkamas pūstiniam pluoštui
• Medžiaga/spalva: plienas, juoda
• Matmenys (apytiksliai): 420 mm plotis × 36 mm gylis × 245 mm aukštis
• Svoris: 3,5–3,6 kg

Kaip naudoti

Sumontuokite skydinę plokštę standartiniame 19 colių stove, naudodami 1U vietą. Įstatykite sujungimo kasetes į numatytus laikiklius ir pritvirtinkite iš anksto sumontuotus pigtailius. Užbaikite įeinančius kabelius per pasirinktas angas ir pritvirtinkite tinkamais PG sraigtais arba, jei reikia, nuimkite užpildomas plokšteles stačiakampiams įvadams. Nutieskite šviesolaidžius naudodami įmontuotas kabelių valdymo išpjovas ir pritvirtinkite juos kabelių raiščiais arba „Velcro“ juostomis, kad būtų išlaikytas lenkimo spindulys ir sumažintas įtempimas. Prijunkite šviesolaidžius prie priekinių LC arba SC adapterių tinklo jungtims.

Rekomendacijos

Montuodami patikrinkite jungčių tipus (LC dvipusis vs SC vienpusis) ir tvarkykite šviesolaidžius laikydamiesi atitinkamų ESD ir šviesolaidžių valymo procedūrų. Laikykitės minimalių lenkimo spindulių vienmodžiams šviesolaidžiams ir naudokite gumine danga padengtą įtempimo kompensatorių pūstinio pluošto linijoms, kad išvengtumėte pažeidimų ir signalo nuostolių.
