Lanview LVO233840 skydo plokštė 1U

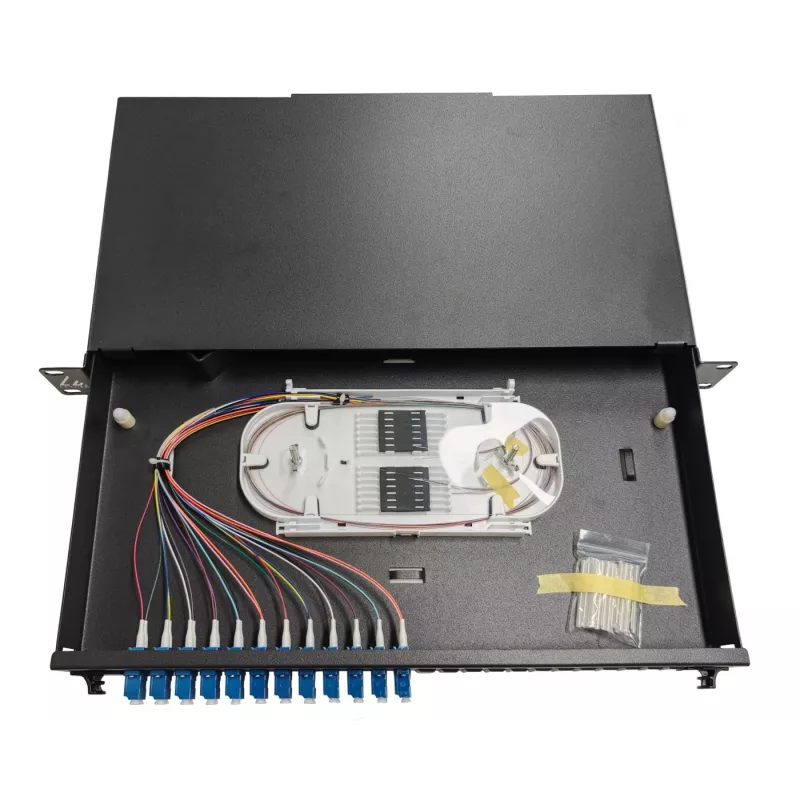

19" šviesolaidžių skydo plokštė, 1U montuojama stove, skirta iki 24 SC Simplex arba LC Duplex adapterių. Plokštė tiekiama sumontuota su 12 LC Duplex vienmodžių adapterių ir apima 24 iš anksto sumontuotas pintines kabelių jungtis sujungimo kasetėje. Pagaminta iš patvaraus plieno su juoda apdaila, plokštėje yra kabelių valdymo išpjovos ir tvirtinimo detalės sujungimo kasetėms.

Privalumai

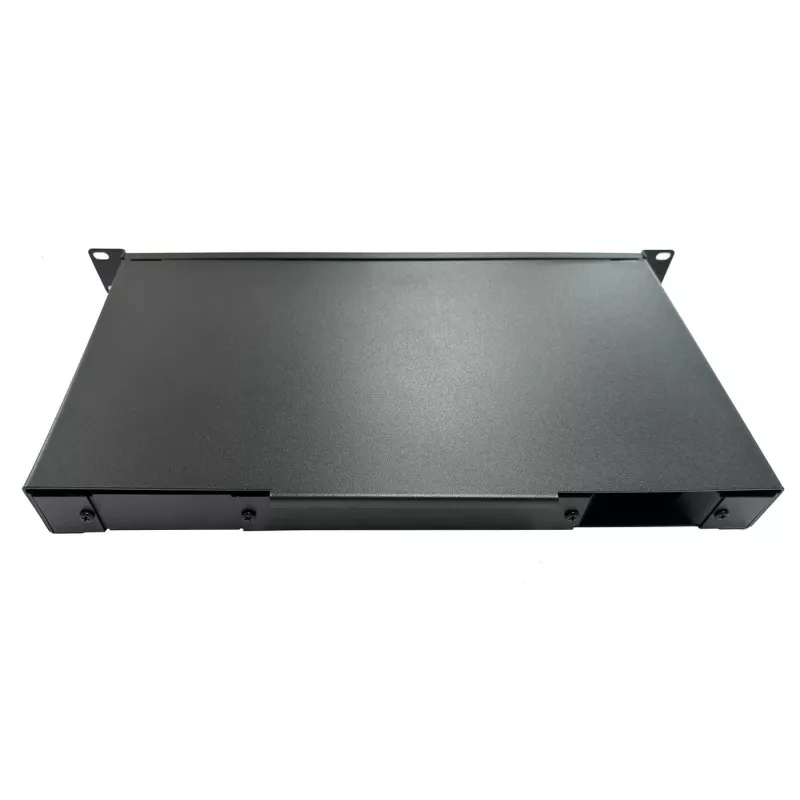

„Lanview LVO233840“ siūlo kompaktišką 1U formos faktorių, palaikantį didelio tankio šviesolaidžių galūnių užbaigimą. Įtrauktos gumuotos įtempimo mažinimo detalės, tinkamos prapūsto pluošto įrenginiams. Keli kabelių įvadai gale (keturi Ø20 mm PG sraigtinėms jungtims ir du stačiakampiai 80 x 34 mm su tuščiomis plokštelėmis) supaprastina kabelių įvedimą ir trasavimą. Plokštėje yra priemonės kabeliams tvirtinti kabelių raiščiais arba Velcro juostomis, siekiant sumažinti įtempimą šviesolaidžių jungtyse.

Tinka

• Stove montuojamas šviesolaidžių galūnių užbaigimas serverinėse ir duomenų centruose
• Didelio tankio LC Duplex šviesolaidžių jungtys (iki 24 prievadų)
• Sujungimo kasečių įrenginiai ir valdomas šviesolaidžių sujungimas

Pagrindinės specifikacijos

• Formos faktorius: 1U, 19" stove
• Prievadai: 24 (sukonfigūruoti kaip 12 LC Duplex adapterių)
• Tiekiami adapteriai: 12 x LC Duplex vienmodžiai
• Pintinės: 24 iš anksto sumontuotos sujungimo kasetėje
• Kabelių įvadai (gale): 4 x Ø20 mm (PG sraigtiniai) ir 2 x 80 x 34 mm stačiakampiai su tuščiomis plokštelėmis
• Įtempimo mažinimas: gumuotas, tinkamas prapūstam pluoštui
• Medžiaga ir spalva: plienas, juoda
• Svoris: 3,5 kg

Kaip naudoti

Įdiekite skydo plokštę standartiniame 19" stove, užimančiame 1U vietos. Įveskite ateinančius šviesolaidžių kabelius per atitinkamus galinius įvadus ir pritvirtinkite juos naudodami pateiktas įtempimo mažinimo detales bei kabelių valdymo išpjovas. Įdėkite sujungimus į pateiktą sujungimo kasetę ir prijunkite pintines prie LC Duplex adapterių plokštės priekyje. Naudokite kabelių raiščius arba Velcro juostas, kad pritvirtintumėte perteklinius kabelius ir išlaikytumėte lenkimo spindulio kontrolę.

Rekomendacijos

Atlikite šviesolaidžių sujungimą ir jungčių užbaigimą švarioje aplinkoje ir laikykitės standartinių vienmodžio pluošto tvarkymo procedūrų. Prieš sujungdami patikrinkite jungčių švarumą ir išlaikykite lenkimo spindulius, kad išvengtumėte signalo nuostolių. Naudokite pateiktas įtempimo mažinimo detales ir tvirtai pritvirtinkite, kad sumažintumėte mechaninį įtempimą pluoštams.
