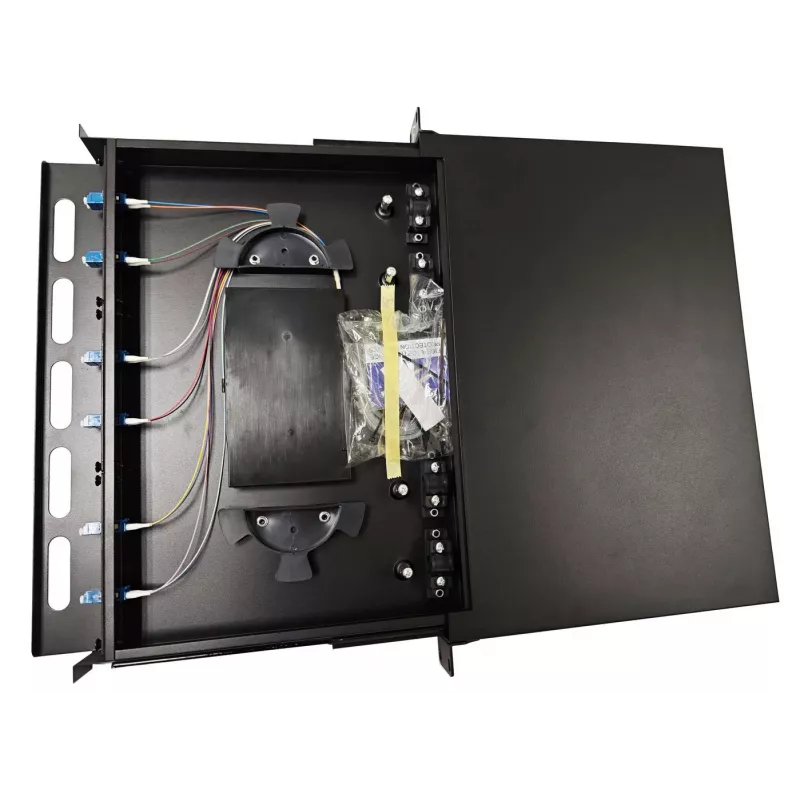

Lanview LVO-101010 optinio pluošto išstumiama panelė ODF, LC SM OS2, 12 gyslų, 1U

1U vidaus 19 colių išstumiama stovo panelė ODF su 12 gyslų, 6 prievadų LC dvipuse konfigūracija. Panelė tiekiama visiškai sukomplektuota su LC/UPC vienmodžiais dvipusiais adapteriais ir turi 1 m LSZH spalvotais kodais pažymėtus LC/UPC G.657.A2 optinius kabelių galus (0,9 mm), kad būtų paprasta prijungti ir valdyti pluoštą.

Privalumai

Išstumiama 1U konstrukcija suteikia lengvą prieigą montavimo ir priežiūros metu, išlaikydama kompaktišką 19 colių formą, tinkamą standartiniams stovams. Iš anksto įdėti LC/UPC SM dvipusiai adapteriai ir spalvotais kodais pažymėti G.657.A2 optiniai kabelių galai sumažina montavimo laiką ir minimalizuoja poreikį atlikti galų apdorojimą vietoje. LSZH apvalkalu padengti optiniai kabelių galai padidina saugumą vidaus aplinkoje.

Tinka

• Telekomunikacijų įrangos patalpoms
• Duomenų centrų perjungimui ir pluošto valdymui
• FTTx ir pastato magistralinių tinklų įrengimui
• LAN spintoms ir tinklo paskirstymo skydams

Pagrindinės specifikacijos

• Formos faktorius: 1U, 19 colių išstumiama panelė
• Pluošto gyslų skaičius: 12 gyslų (6 LC dvipusiai prievadai)
• Adapteriai: LC/UPC vienmodžiai dvipusiai, visiškai įdėti
• Optiniai kabelių galai: LC/UPC G.657.A2, 0,9 mm, 1 m, LSZH, pažymėti spalvotais kodais
• Naudojimas viduje

Kaip naudoti

Sumontuokite 1U išstumiamą panelę standartiniame 19 colių stove. Nutieskite įeinančius magistralinius pluoštus į galinę dalį arba nurodytus įėjimo taškus ir prijunkite prie iš anksto įdėtų LC/UPC adapterių. Naudokite pateiktus spalvotais kodais pažymėtus LC/UPC G.657.A2 optinius kabelių galus, kad sujungtumėte su tiekimo pluoštais arba tiesiogiai su įrangos jungiamaisiais kabeliais. Ištraukite panelę, kad galėtumėte pasiekti adapterius ir optinius kabelių galus montavimo ar aptarnavimo metu, tada vėl saugiai užfiksuokite panelę vietoje.

Rekomendacijos

Dirbkite su pluoštais ir optiniais kabelių galais, laikydamiesi atitinkamų ESD ir pluošto valymo procedūrų. Naudokite suderinamus vienmodžius LC/UPC jungiamuosius kabelius ir laikykitės G.657.A2 pluoštų lenkimo spindulio nurodymų. Laikykite įrenginį švarioje, sausoje vidaus aplinkoje ir venkite mechaninio poveikio optiniams kabelių galams.
