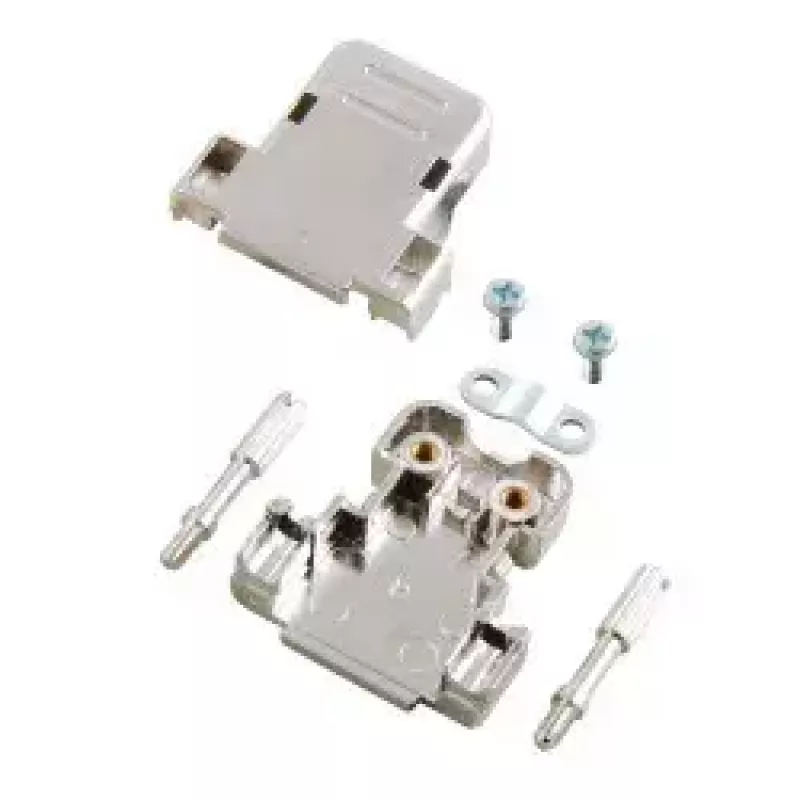

Laidų jungtis D-sub EFB Elektronik 29414.1

EFB Elektronik laidų jungtis 29414.1 yra D-sub stiliaus jungtis su tiesia, per skydą montuojama forma, pagaminta iš patvarios sidabru dengtos medžiagos. Sukurta bendrosios paskirties signalų ir duomenų jungtims, ši jungtis užtikrina patikimą sąsają kabelių mazgams ir įrangai, kur reikalingas kompaktiškas D-sub jungties sprendimas. Konstrukcijoje dėmesys skiriamas nuosekliam kontaktų veikimui ir mechaniniam stabilumui, užtikrinant patikimumą pakartotinų jungimo ciklų ir standartinių elektronikos taikymų metu.

Privalumai

Tiesi D-sub konstrukcija užima mažai vietos ir leidžia paprastą kabelių išvedžiojimą. Sidabru dengti kontaktai pasižymi maža pereinamąja varža ir geru laidumu, užtikrinant signalų vientisumą. Mechaninė konstrukcija garantuoja stabilų sujungiamų dalių laikymą ir išlygiavimą, sumažinant nutrūkstančių jungčių tikimybę. Medžiagos ir apdaila parinktos taip, kad atsparios korozijai ir išlaiko našumą tipinėse vidaus elektroninėse aplinkose.

Tinka

• Signalų ir duomenų kabeliams elektroniniuose įrenginiuose ir matavimo priemonėse
• Pakeitimams ar nestandartiniams kabelių mazgams, kuriems reikia tiesios D-sub jungties
• Prototipų kūrimui ir mažos apimties gamybai valdymo pultuose ir bandymo įrangoje
• Išorinių modulių prijungimui, kai reikia kompaktiškos, patikimos D-sub sąsajos

Pagrindinės specifikacijos

• Jungties tipas: tiesi D-sub laidų jungtis
• Kontaktų danga: sidabru dengti kontaktai, pagerinančiam laidumą
• Formos faktorius: per skydą / tiesi orientacija, skirta tiesiam kabelių išvedžiojimui
• Naudojimas: skirta signalų / duomenų linijoms elektroniniuose mazguose
• Patvarumas: konstrukcija tinkama pakartotiniams jungimo ciklams tipiniuose taikymuose

Kaip naudoti

Paruoškite kabelio gyslas iki rekomenduojamo ilgio jungties gnybtams, laikantis tinkamo izoliacijos nuėmimo ir litavimo arba užspaudimo metodo, tinkamo konkrečiam D-sub kontaktų stiliui. Įkiškite kiekvieną gyslą į atitinkamą gnybtą arba kontaktą ir pritvirtinkite pagal jungties surinkimo būdą. Jei reikia, sumontuokite jungtį skydo angoje ir sujunkite su atitinkama D-sub dalimi, kad užmegztumėte ryšį. Patikrinkite grandinės vientisumą ir signalo kokybę po surinkimo.

Rekomendacijos

Naudokite tinkamo skerspjūvio kabelius ir surinkimo metu laikykitės standartinių ESD atsargumo priemonių. Venkite sąlyčio su agresyviomis cheminėmis medžiagomis ir lauko aplinka, nebent būtų taikomos papildomos sandarinimo ar apsaugos priemonės. Reguliari kontaktų paviršių apžiūra ir valymas gali padėti išlaikyti patikimas elektrines charakteristikas.
