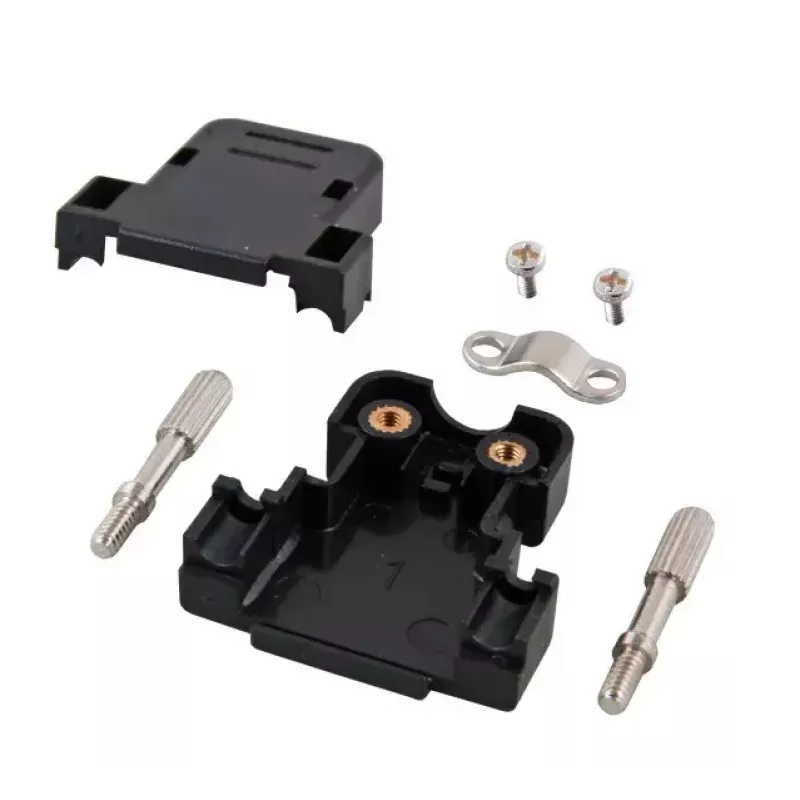

Laido jungtis EFB Elektronik 29415.1 — D-sub 9 kontaktų, juodas plastikas, išorinis Ø 6 mm, 31×32 mm

EFB Elektronik 29415.1 yra laido jungtis, skirta D-sub 9 kontaktų sąsajoms. Viengubas, juodo plastiko korpusas priima kabelius, kurių išorinis skersmuo iki 6 mm, o kompaktiški matmenys yra maždaug 31×32 mm. Skirta D-sub 9 jungčių surinkimui ir remontui, ši jungtis siūlo vietą taupančią ir lengvą parinktį nuosekliųjų ir signalinių kabelių instaliacijai elektroninėje įrangoje ir pramoninėse sistemose.

Privalumai

Jungtis pasižymi paprasta plastikine konstrukcija, kuri sumažina svorį ir suteikia bazinę mechaninę kontaktų apsaugą. Jos forma ir 6 mm kabelio įvadas leidžia naudoti su įvairiais izoliuotais signaliniais kabeliais, dažnai naudojamais RS-232 ir kitoms nuosekliosioms jungtims. Kompaktiški matmenys palengvina montavimą ten, kur skydo ar korpuso erdvė yra ribota, ir supaprastina kabelių vedžiojimą ankštose konstrukcijose.

Tinka

• D-sub 9 kontaktų kištukų remontui ir keitimui elektroniniuose prietaisuose
• Nuosekliųjų ryšio kabelių surinkimui (RS-232/RS-422/RS-485 taikymams)
• Naudojimui valdymo pultuose, bandymo įrangoje ir pramoninės automatikos sistemose
• Prototipų kūrimui ir mažos apimties kabelių gamybai

Pagrindinės specifikacijos

• Jungties tipas: D-sub 9 kontaktų (kištukas/lizdas priklauso nuo kontaktinio įdėklo)
• Korpuso medžiaga: juodas plastikas
• Suderinamas kabelio išorinis skersmuo: iki 6 mm
• Bendri matmenys: maždaug 31 mm (plotis) × 32 mm (gylis)
• Kiekis pakuotėje: vienas vienetas

Kaip naudoti

Paruoškite kabelį, nuimdami išorinę izoliaciją, kad atidengtumėte atskirus laidininkus, kurių matmenys ir užbaigimas atitinka jūsų taikymui reikalingą D-sub išvadų schemą. Įkiškite laidininkus į kontaktinį įdėklą ir pritvirtinkite pagal kontakto tipą (litavimas, užspaudimas ar varžtas, jei taikoma). Įdėkite surinktą kontaktinį įdėklą į plastikinį korpusą ir uždarykite korpusą pagal gaminio konstrukcijos projektą. Įsitikinkite, kad išorinis kabelio skersmuo neviršija 6 mm, kad užtikrintumėte tinkamą įtempimo sumažinimą ir prigludimą.

Rekomendacijos

Naudokite tinkamus užbaigimo būdus (litavimą arba teisingus užspaudimo įrankius), kad užtikrintumėte patikimą elektrinį kontaktą. Prieš galutinį montavimą patikrinkite išvadų schemą, kad išvengtumėte klaidingo sujungimo, ir pritaikykite mechaninius įtempimo mažinimo įtaisus arba kabelių spaustukus ten, kur kabeliai patiria judėjimą ar įtempimą.
