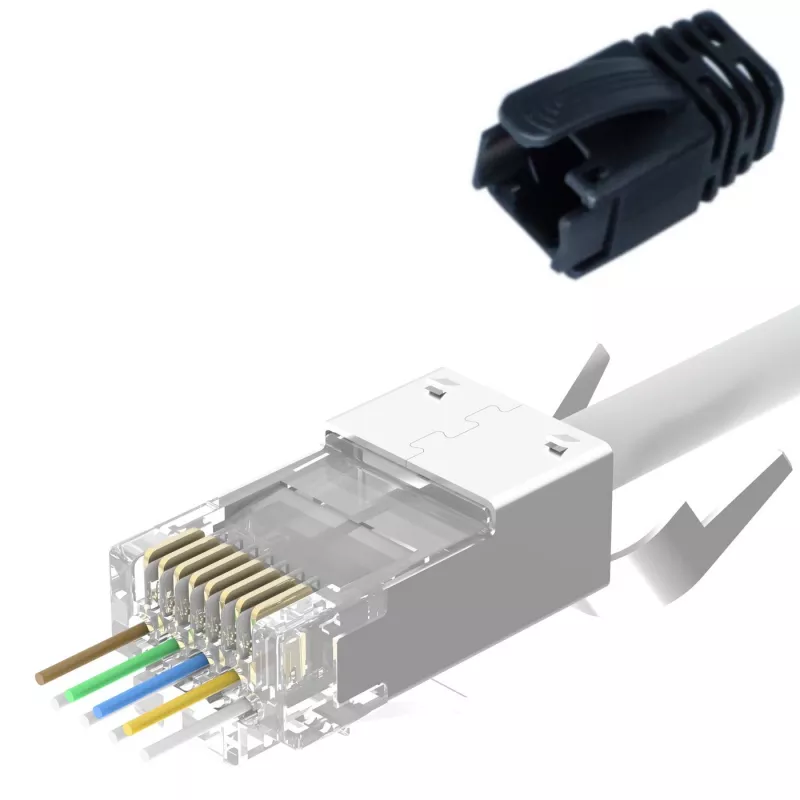

Lanview LVN125311 laidų jungtis

„Lanview LVN125311“ laidų jungtis skirta užbaigti S/UTP Cat.6A ir Cat.7 kabelius su didesnio skersmens laidininkais. Ji priima AWG 22/24 laidininkus ir turi paauksuotus kontaktus, užtikrinančius patikimą elektros laidumą ir atsparumą korozijai. Jungtis atitinka RoHS reikalavimus ir skirta naudoti su atitinkamu „Lanview“ užspaudimo įrankiu W126364535.

Privalumai

Paauksuoti kontaktai pagerina signalo perdavimą ir ilgaamžiškumą. Dizainas pritaikytas didesnio skersmens kabeliams ir leidžia 23AWG/24AWG kabeliams lengvai praeiti. Kompaktiški matmenys ir vidutinis svoris palengvina jungties montavimą. Atitiktis RoHS standartui rodo, kad pavojingos medžiagos yra ribojamos pagal standartą.

Tinka

• S/UTP Cat.6A kabelių užbaigimui
• S/UTP Cat.7 kabelių užbaigimui
• Įrengimams, naudojantiems AWG 22 arba 24 laidininkus
• Lauko ir stovo tinklams, kur pageidaujami paauksuoti kontaktai

Pagrindinės specifikacijos

• Modelis: Lanview LVN125311
• Kabelio tipas: S/UTP (ekranuota vytos poros)
• Tinkami laidų dydžiai: AWG 22 / AWG 24 (palaiko 23AWG/24AWG)
• Maksimalus laidininko skersmuo: 1,45 mm
• Kontaktai: Paauksuoti
• Atitiktis: RoHS
• Svoris: 198 g
• Gaminio matmenys: 12 mm (P) x 21 mm (G)
• Pakuotės matmenys: 140 x 60 x 180 mm
• Gamintojas: Lanview, pagaminta Kinijoje
• MPN: LVN125311, EAN: 5704174603757

Kaip naudoti

Paruoškite S/UTP kabelį, nuimdami išorinį apvalkalą ir išdėstydami poras pagal reikiamą laidų standartą. Įkiškite laidininkus į jungtį, kol jie pasieks kontaktus. Naudodami nurodytą „Lanview“ užspaudimo įrankį W126364535, tvirtai užspauskite jungtį ant kabelio, užtikrindami patikimą mechaninį ir elektrinį ryšį. Patikrinkite, ar laidininkų galai yra visiškai įstatyti ir ar ekranas (jei yra) yra tinkamai užbaigtas.

Rekomendacijos

Naudokite tik su „Lanview“ užspaudimo įrankiu modeliu W126364535. Patikrinkite, ar laidininko skersmuo neviršija 1,45 mm ir ar kabelio tipas yra S/UTP Cat.6A arba Cat.7. Išbandykite užbaigtą jungtį atitinkamais tinklo testeriais, kad patvirtintumėte tęstinumą ir veikimą.
