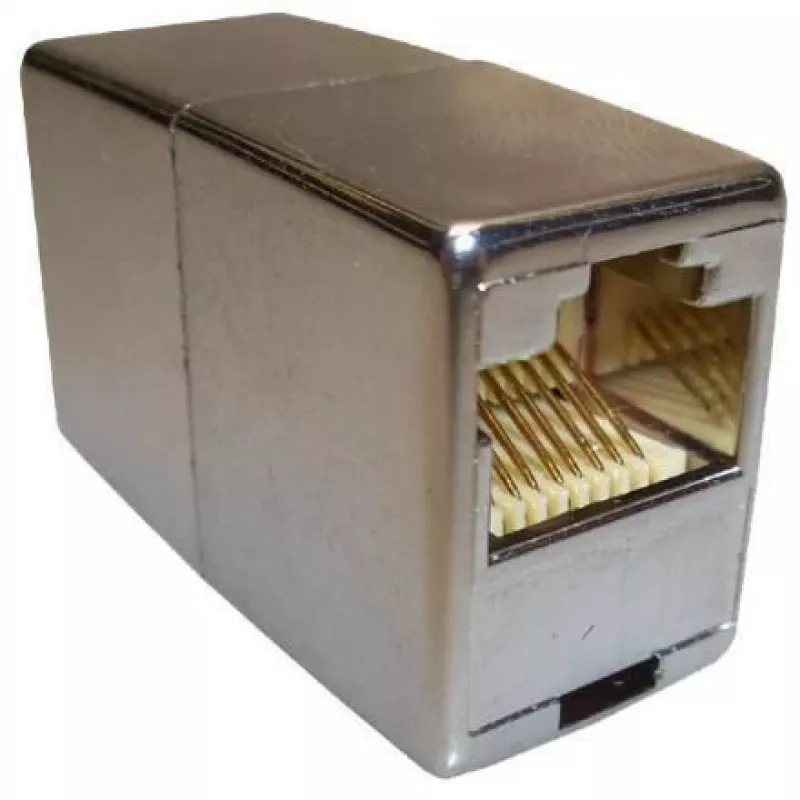

Laidų jungtis LogiLink NP0031

„LogiLink NP0031“ laidų jungtis yra ekranuota, dviejų prievadų RJ45 lizdo jungtis, skirta saugiems eterneto ir tinklo kabelių įrengimams. Ji sujungia tvirtą ABS behalogenį korpusą su FR4 spausdintine plokšte ir auksu dengtais kontaktais, kad užtikrintų patikimą signalo perdavimą ir ilgalaikį mechaninį stabilumą. Jungties 1:1 priskyrimas ir du RJ45 lizdo prievadai leidžia ją naudoti linijiniam sujungimui arba montavimui skydelyje, kur svarbu išlaikyti ekranavimą ir signalo vientisumą.

Privalumai

Ši jungtis turi ekranuotą konstrukciją, mažinančią elektromagnetinius trukdžius ir gerinančią tinklo veikimą triukšmingoje aplinkoje. ABS behalogenis korpusas atitinka degumo standartą UL 94 V-0, o FR4 spausdintinė plokštė ir fosforinės bronzos kontaktai su nikelio ir aukso danga (0,6 µm) užtikrina mažą kontaktinę varžą ir atsparumą korozijai. Konstrukcija palaiko platų darbinės temperatūros diapazoną nuo -40 °C iki +80 °C ir priima standartinius eterneto laidus su tiesioginiu 1:1 priskyrimu, kad montavimas būtų paprastas.

Tinka

• Dviejų eterneto kabelių linijiniam sujungimui
• Montavimui skyde ar korpuse ekranuotoms tinklo jungtims
• Profesionaliems tinklo įrengimams ir struktūrizuotai kabelių sistemai
• „Pasidaryk pats“ tinklo remontui ir prailginimui, kai reikalingas ekranavimas

Pagrindinės specifikacijos

• Jungties tipas: 2 × RJ45 lizdas, ekranuotas
• Kontaktų medžiaga: fosforinė bronza
• Kontaktų danga: nikelis su aukso danga, 0,6 µm
• Spausdintinės plokštės medžiaga ir storis: FR4, 1,2 mm
• Korpuso medžiaga: ABS behalogenis, UL 94 V-0
• Priskyrimas: 1:1 laidų schema
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C

Kaip naudoti

Įkiškite kiekvieną eterneto kabelį į atitinkamą RJ45 lizdo prievadą ir įsitikinkite, kad jungties skląsčiai tinkamai užsifiksavo. Kadangi jungtis yra ekranuota ir sujungta 1:1, palaikykite kabelio ekranavimo tęstinumą, prijungdami ekranavimo laidus ar foliją prie jungties ekrano, jei taikoma. Sumontuokite jungtį skydelyje ar korpuse, jei reikia, pritvirtindami pagal montavimo aplinką ir užtikrindami, kad spausdintinė plokštė ir kontaktai nebūtų veikiami mechaninio įtempio.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite kabelius su nepažeistu ekranavimu ir po montavimo patikrinkite kontaktų vientisumą. Venkite per didelio lenkimo ar tempimo jėgų šalia jungties ir reguliariai tikrinkite aplinkoje, kurioje yra ekstremalių temperatūrų ar didelė vibracija, kad užtikrintumėte nuolatinį signalo patikimumą.
