Laidų jungtis EFB Elektronik D-Sub 15 kontaktų 29471.1, cinkas, sidabro spalva, 33×47 mm, Ø 1,3 cm

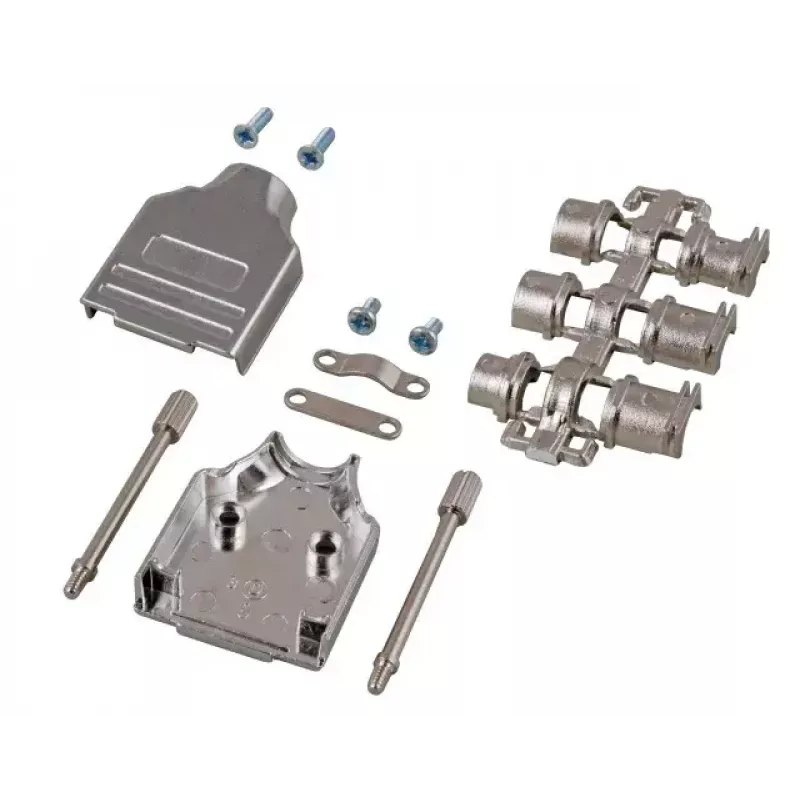

EFB Elektronik D-Sub 15 kontaktų laidų jungtis 29471.1 yra kompaktiškas metalinis korpusas, skirtas 15 kontaktų D-Sub sąsajoms. Pagaminta iš cinko su sidabrine apdaila, jungtis turi tvirtą apvalkalą ir apibrėžtus matmenis: maždaug 33×47 mm, o išorinis skersmuo – 1,3 cm. Tiekiama kaip vienas vienetas, ji skirta naudoti ten, kur reikalinga patvari metalinė D-Sub jungtis remontui, kabelių surinkimui ar nedideliems elektronikos projektams.

Privalumai

Cinko konstrukcija su sidabriniu paviršiaus apdorojimu suteikia mechaninį tvirtumą ir atsparumą korozijai, išlaikant kompaktiškus matmenis. Metalinis apvalkalas užtikrina patikimą mechaninę apsaugą lituotoms ar užspaudžiamoms jungtims ir padeda užtikrinti elektromagnetinį ekranavimą, kai tinkamai sumontuota. Standartinė 15 kontaktų D-Sub forma garantuoja suderinamumą su įprastais D-Sub kištukais ir lizdais, naudojamais pramoninėje ir buitinėje įrangoje.

Tinka

• Prietaisų su 15 kontaktų D-Sub prievadais remontui
• Kabelių surinkimui nuosekliosioms arba VGA tipo D-Sub jungtims
• Prototipų kūrimui ir nedideliems elektronikos projektams, kuriems reikia metalinio D-Sub korpuso

Pagrindiniai techniniai duomenys

• Jungties tipas: D-Sub 15 kontaktų (metalinis korpusas)
• Medžiaga: cinkas su sidabrine apdaila
• Išoriniai matmenys: maždaug 33 mm (plotis) × 47 mm (gylis)
• Išorinis skersmuo (kabelio įvado sritis): 1,3 cm
• Pakuotė: vienas vienetas pakuotėje

Kaip naudoti

Paruoškite kabelį nuimdami izoliaciją nuo laidininkų ir pritaikydami tinkamus litavimo arba užspaudimo antgalius D-Sub 15 kontaktų jungtims. Surinkite jungties apvalkalą aplink sumontuotą vidinę dalį taip, kad kabelis išeitų pro 1,3 cm angą, o kontaktų padėtys sutaptų su korpusu. Pritvirtinkite korpusą pagal standartines D-Sub surinkimo procedūras ir įsitikinkite, kad mechaninės tvirtinimo detalės yra priveržtos, kad būtų užtikrintas įtempimo sumažinimas ir stabilus kontaktų išlygiavimas. Jei reikalingas elektromagnetinis ekranavimas, įsitikinkite, kad metalinis apvalkalas tinkamai liečiasi su atitinkama jungtimi arba korpuso įžeminimu.

Rekomendacijos

Laikykitės tinkamų ESD atsargumo priemonių ir prieš galutinį surinkimą įsitikinkite, kad kontaktai yra tinkamai orientuoti. Pasirinkite litavimo arba užspaudimo būdus, suderinamus su prijungiamais kontaktais, ir per daug nepriveržkite įtempimo mažinimo spaustukų, kad nepažeistumėte kabelio.
