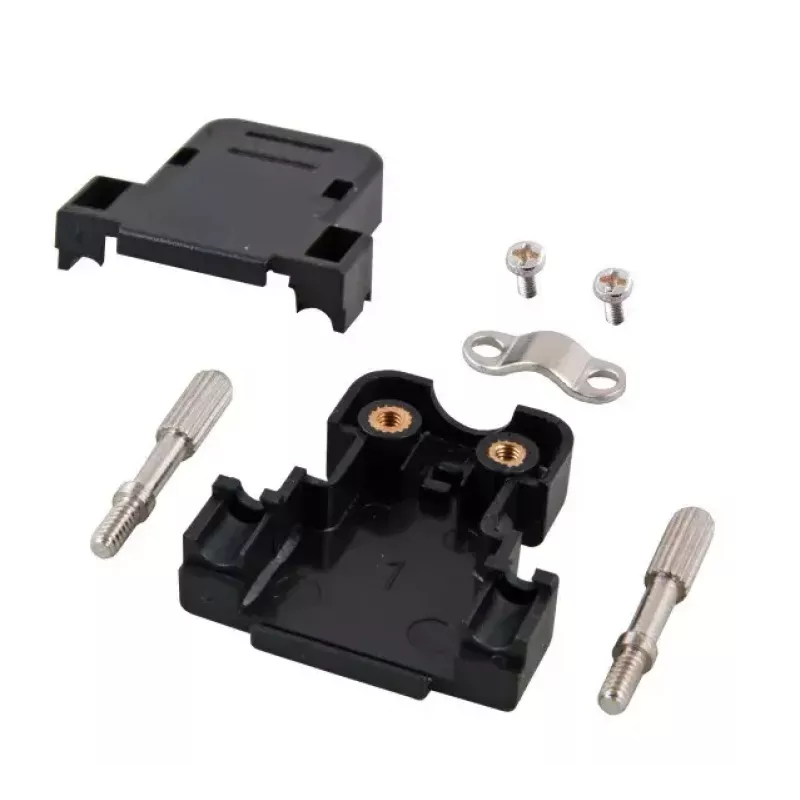

Laido jungtis EFB Elektronik 29520.1 — D-sub 15 kontaktų, plastikinė, juoda, išorinis Ø 8 mm, 31×32 mm

EFB Elektronik 29520.1 yra 15 kontaktų D-sub laido jungtis iš juodo plastiko, skirta užtikrinti saugų D-sub kabelių galų korpusą. Kompaktiška jungtis tinka D-sub 15 kontaktų signaliniams ir duomenų kabeliams, suteikdama pagrindinę mechaninę apsaugą ir įtempimo sumažinimą lituotoms ar užspaudžiamoms jungtims. Jos išoriniai matmenys leidžia naudoti ten, kur yra mažai vietos skydelyje ar kabeliui.

Privalumai

Plastikinė konstrukcija užtikrina elektrinę izoliaciją ir atsparumą smūgiams, išlaikant mažą svorį. Juoda apdaila padeda sumažinti matomą nusidėvėjimą ir išlaiko vienodą išvaizdą įrangos stovuose ir korpusuose. Išorinė kabelio anga, maždaug 8 mm, leidžia suderinti su įvairiais ekranuotais ir neekranuotais kabelių apvalkalais. Gaminys tiekiamas kaip vienas vienetas, skirtas paprastam pakeitimui arba atskiro kabelio galo užbaigimo užduotims.

Tinka

• 15 kontaktų D-sub signalinių ir duomenų kabelių galų užbaigimui
• Vidiniam kabelių vedimui elektroniniuose prietaisuose ir bandymo įrangoje
• Mažiems korpusams ir valdymo pultams su ribota erdve
• Pažeistų D-sub kabelių korpusų remontui ir pakeitimui

Pagrindinės specifikacijos

• Jungties tipas: D-sub 15 kontaktų
• Medžiaga: plastikinis korpusas
• Spalva: juoda
• Išorinis kabelio skersmuo (apytiksliai): 8 mm
• Plotis: 31 mm
• Gylis: 32 mm
• Kiekis pakuotėje: 1 vnt.

Kaip naudoti

Paruoškite D-sub kabelį, nuimdami išorinį apvalkalą ir išdėstydami kontaktus arba ekraną pagal jungties litavimo ar užspaudimo profilį. Užmaukite plastikinį korpusą ant kabelio prieš užbaigiant kontaktų galus. Po kontaktų prilitavimo ar užspaudimo prie kabelio laidininkų, uždėkite korpusą ant surinktos jungties, kad suteiktumėte mechaninę apsaugą ir įtempimo sumažinimą. Įsitikinkite, kad kabelio skersmuo neviršija nurodytos išorinės angos ir, jei reikia pagal įrengimo reikalavimus, ekranas tinkamai įžemintas.

Rekomendacijos

Jungtį naudokite sausose, vidaus aplinkose arba korpusuose, kurie apsaugo nuo drėgmės ir perteklinių dulkių. Venkite per didelių lenkimo ar tempimo jėgų kabelio išėjimo vietoje; pridėkite papildomą įtempimo sumažinimą arba kabelių raiščius, kai naudojama įrenginiuose, kurie judinami ar dažnai liečiami.
