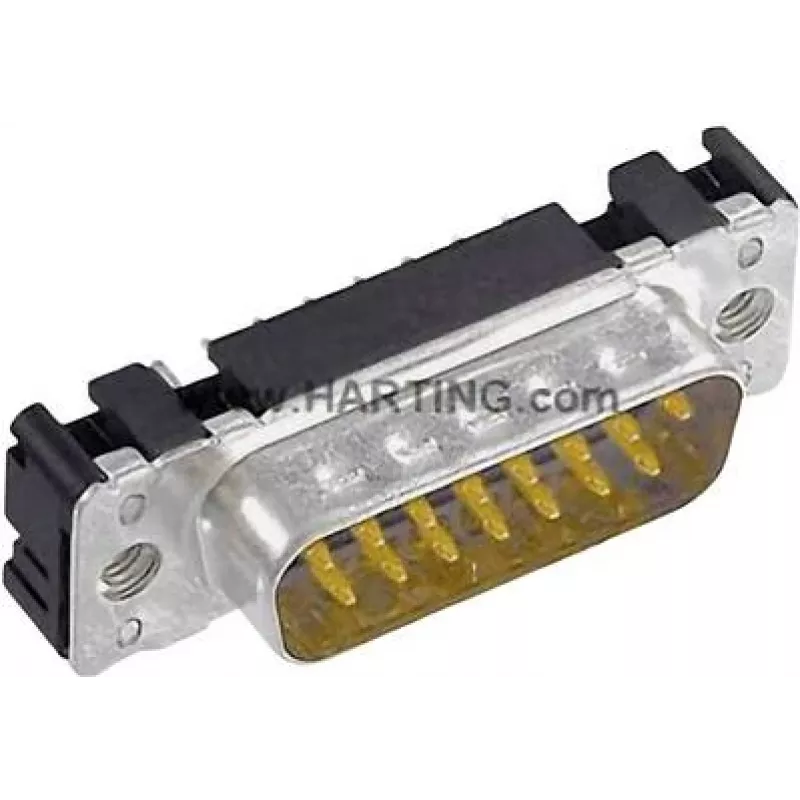

Laidų jungtis D-Sub 2 Harting 09 65 261 6712

„Harting 09 65 261 6712“ yra D-Sub 2 tipo kištukinis laidų jungtis su 15 kontaktų, skirta banginio litavimo prijungimui. Jis sujungia termoplastinį, stiklo pluoštu užpildytą korpusą ir plieninius komponentus su vario lydinio kontaktais, kad būtų užtikrinta kompaktiška, patvari sąsaja signalams ir mažos galios jungtims. Jungtis yra įvertinta 6,5 A nuolatinei srovei ir atitinka RoHS reikalavimus.

Privalumai

Ši D-Sub 2 jungtis siūlo standartizuotą 15 kontaktų išdėstymą mažame korpuse, korozijai atsparias plienines dalis ir vario lydinio kontaktus patikimam elektriniam kontaktui bei stiklo pluoštu užpildytą termoplastinį (PBTP/PBT) korpusą mechaniniam stiprumui ir terminiam stabilumui banginio litavimo metu. 6,5 A srovės nominalas tinka mišriems signalams, kai reikalinga nedidelė srovė.

Tinka

• Plokštės–kabelio signalų jungtims elektroninėje įrangoje
• Pramoniniams valdymo skydams ir prietaisams
• Banginiu litavimu surenkamiems mazgams, kuriems reikalingas D-Sub 15 kištukinis prijungimas

Pagrindinės specifikacijos

• Gamintojas: Harting
• MPN: 09 65 261 6712
• EAN: 2050001836847
• Jungties tipas: D-Sub 2, kištukas
• Kontaktai: 15
• Nominali srovė: 6,5 A
• Korpuso medžiaga: termoplastinė derva, užpildyta stiklo pluoštu (PBTP/PBT)
• Kontaktų medžiaga: vario lydinys
• Kitos medžiagos: plienas
• Prijungimas: banginis litavimas
• Svoris: apytiksliai 6,96 g
• RoHS: atitinka

Kaip naudoti

Paruoškite spausdintinę plokštę banginiam litavimui pagal plokštės gamintojo nurodymus ir sulygiuokite D-Sub 2 kištukinę jungtį ant spausdintinės plokštės kontaktų aikštelės. Užtikrinkite teisingą orientaciją ir pritvirtinkite jungtį litavimui. Atlikite banginį litavimą naudodami proceso parametrus, suderinamus su stiklo pluoštu užpildytais PBT korpusais ir plieno bei vario lydinio kontaktų litavimo savybėmis. Po litavimo patikrinkite jungtis dėl visiško sudrėkinimo ir mechaninio stabilumo.

Rekomendacijos

Naudokite tinkamus litavimo profilius ir, jei reikia, maskavimą, kad apsaugotumėte termoplastinį korpusą nuo per didelio karščio. Patikrinkite, ar 6,5 A nominalas atitinka taikomosios srovės reikalavimus, ir užtikrinkite tinkamą kabelių mazgų įtempimo mažinimą.
