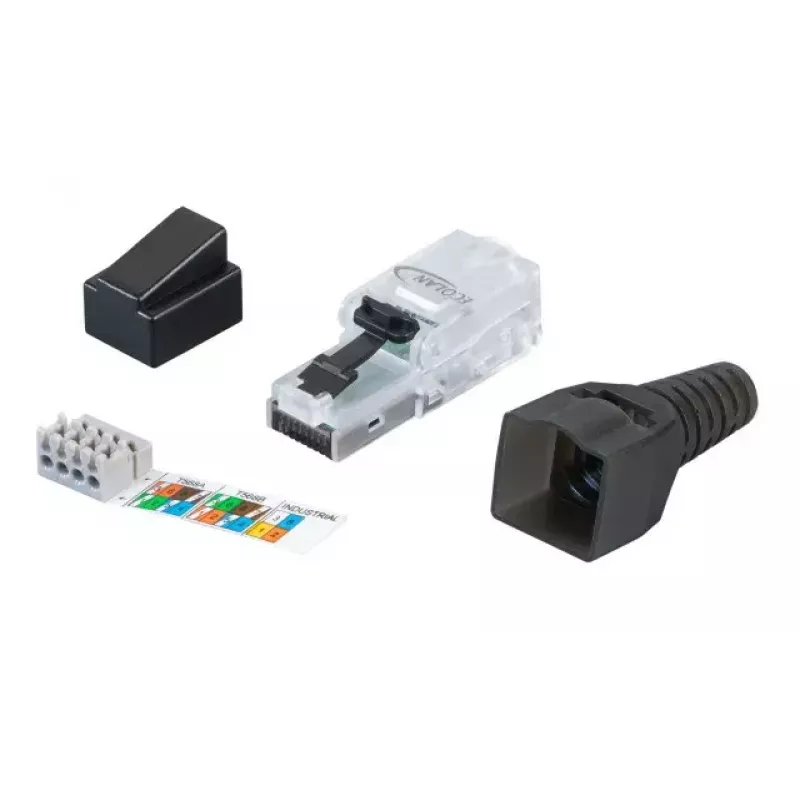

Laido jungtis RJ-45 EFB Elektronik 88035UTP.1 juoda

EFB Elektronik 88035UTP.1 laido jungtis yra juodas RJ45 kištukas, skirtas patikimiems eterneto ryšiams. Jis sujungia mažą kontaktinę varžą ir IDC gnybtus, užtikrinančius tvirtą elektrinį kontaktą montavimo kabeliams iki 9 mm skersmens ir laidininkams nuo AWG22 iki AWG27. Jungtis yra vyriško tipo RJ45 ir tinka standartiniams tinklo kabeliams ten, kur reikalingas greitas, be įrankių montavimas.

Privalumai

Jungtis siūlo montavimą be įrankių su IDC technologija, kuri pagreitina diegimą, išlaikant pastovią kontaktų kokybę. Labai maža kontaktinė varža pagerina signalo perdavimą ir sumažina nuostolius. Kompaktiškas juodas korpusas ir suderinamumas su įprastais kabelių dydžiais daro ją praktišką daugeliui tinklo diegimo atvejų.

Tinka

• Eterneto komutaciniams kabeliams ir kabelių gnybavimui vietoje
• Tinklo remontui ir lauko diegimui, kai reikalingas greitas surinkimas
• Diegimui naudojant viengyslius ar daugiagyslius laidus AWG22–AWG27, kurių išorinis skersmuo iki 9 mm

Pagrindinės specifikacijos

• Prekės ženklas: EFB Elektronik
• Modelis / MPN: 88035UTP.1
• EAN: 4049759157029
• Jungties tipas: RJ45, vyriškas
• Surinkimas: be įrankių, IDC gnybtai
• Palaikomi laidininkų dydžiai: AWG22–AWG27
• Maksimalus kabelio išorinis skersmuo: iki 9 mm
• Spalva: juoda

Kaip naudoti

Nuimkite kabelio apvalkalą iki rekomenduojamo ilgio, sulygiuokite atskirus laidininkus pagal pasirinktą laidų sujungimo standartą ir kiškite kabelį į RJ45 kištuką, kol jis visiškai įsistatys. Naudokite įmontuotą IDC mechanizmą laidininkams užgnybti be papildomų įrankių, užtikrindami, kad kiekvienas laidininkas būtų visiškai įspaustas į savo kontaktą. Patikrinkite surinkimą vizualiai ir, jei yra galimybė, išbandykite jungtį tinkama tinklo tikrinimo įranga.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite nurodyto skersmens ir laidininkų dydžio diapazono kabelius (AWG22–AWG27, iki 9 mm). Laikykitės standartinių laidų sujungimo schemų (T568A/T568B) ir po surinkimo patikrinkite jungtis. Venkite per didelio mechaninio įtempimo jungčiai ir galutiniam kabelio tiesimui, kad išlaikytumėte mažą kontaktinę varžą ir perdavimo kokybę.
