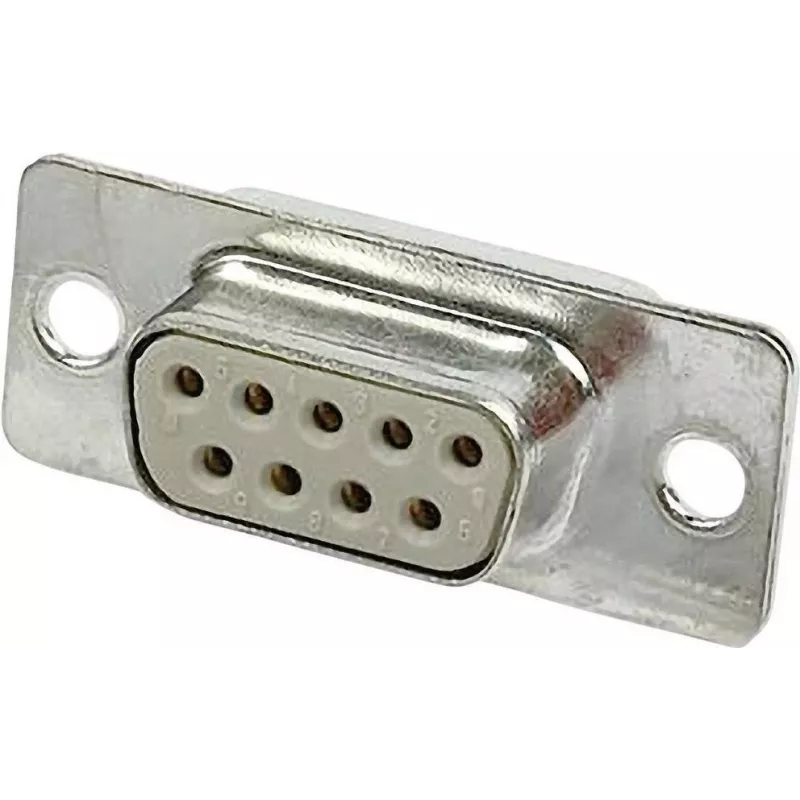

Laidinė jungtis Harting 09 67 209 4704 D‑Sub 1, pilka metalinė, PBT korpusas

Harting 09 67 209 4704 yra D-Sub 1 lizdinė laidinė jungtis su litavimo kaušelio gnybtais, skirta signalo ir mažos galios jungtims. Jungtis turi devynis kontaktus D-Sub 1 korpuse, termoplastinės dervos (stiklo pluoštu užpildyto PBTP/PBT) korpusą su padengtu plieniniu apvalkalu ir vario lydinio kontaktais. Ji skirta maksimaliai 6,5 A srovei ir yra pilkos metalinės apdailos. Gaminys atitinka RoHS reikalavimus ir yra kompaktiškos, lengvos konstrukcijos (apie 4,36 g).

Privalumai

Jungtis užtikrina patikimą litavimo kaušelio gnybtų fiksaciją laidininkams ir gerą elektrinį kontaktą. Stiklo pluoštu užpildytas PBTP korpusas suteikia mechaninį tvirtumą ir terminį stabilumą, o padengtas plieninis apvalkalas pagerina ekranavimą ir mechaninę apsaugą. Vario lydinio kontaktai užtikrina pastovų laidumą ir atsparumą korozijai, tinkamą tipiniams pramoniniams ir prietaisų taikymams.

Tinka

• Signalų ir mažos galios laidams valdymo spintose ir prietaisuose
• Įrenginių skydams ir jungtims, kurioms reikia D-Sub 1 lizdinės jungties
• Aplinkoms, kuriose reikalingos kompaktiškos, RoHS atitinkančios jungtys

Pagrindinės specifikacijos

• Gamintojas: Harting, MPN: 09 67 209 4704
• Jungties tipas: D-Sub 1 (lizdinė)
• Kontaktai: 9
• Gnybtai: Litavimo kaušelis
• Nominali srovė: 6,5 A
• Korpuso medžiaga: Stiklo pluoštu užpildytas polibutileno tereftalatas (PBTP/PBT)
• Apvalkalas: Padengtas plienas (metalinė pilka)
• Kontaktų medžiaga: Vario lydinys
• Atitiktis: RoHS
• Svoris: ~4,36 g

Kaip naudoti

Paruoškite kiekvieną laidininką nuimdami izoliaciją iki rekomenduojamo ilgio, įkiškite laidą į litavimo kaušelį ir prilituokite, kad sudarytumėte saugią jungtį. Po litavimo patikrinkite kiekvieną kontaktą dėl litavimo vientisumo ir tinkamos mechaninės fiksacijos. Sumontuokite jungtį į skydą arba atitinkamą korpusą pagal įrenginio mechaninius nurodymus ir užtikrinkite teisingą išlygiavimą su prijungiamu D-Sub kištuku prieš tvirtinant.

Rekomendacijos

Naudokite tinkamus litavimo įrankius ir fliusą patikimiems litavimo sujungimams ir venkite per didelio karščio, kad apsaugotumėte PBTP korpusą. Įsitikinkite, kad prijungta grandinė neviršija 6,5 A nominalo, ir laikykitės standartinių įžeminimo/ekranavimo praktikų, kad užtikrintumėte geriausią signalo vientisumą.
