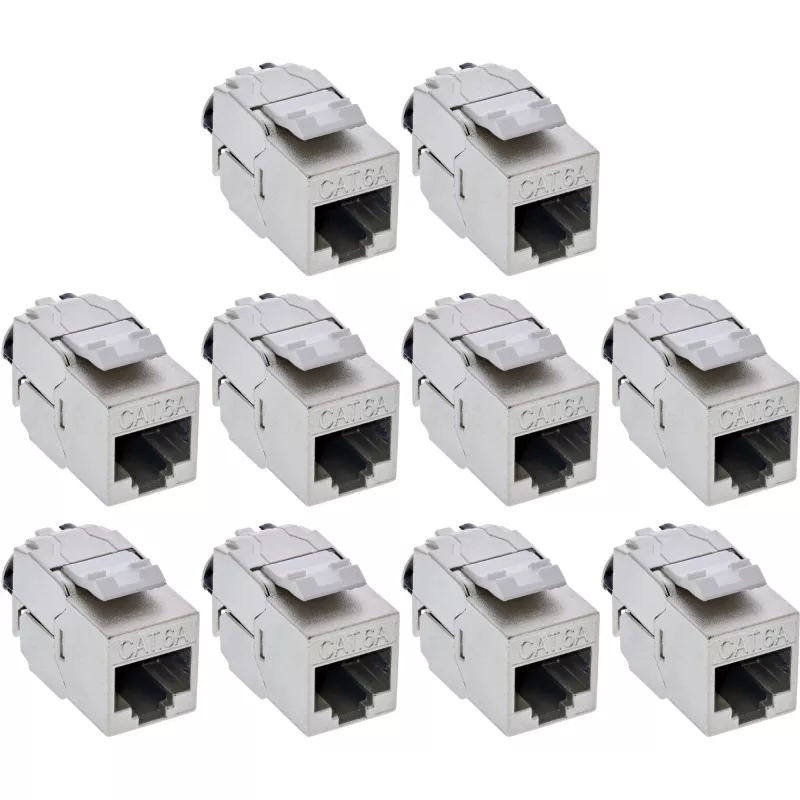

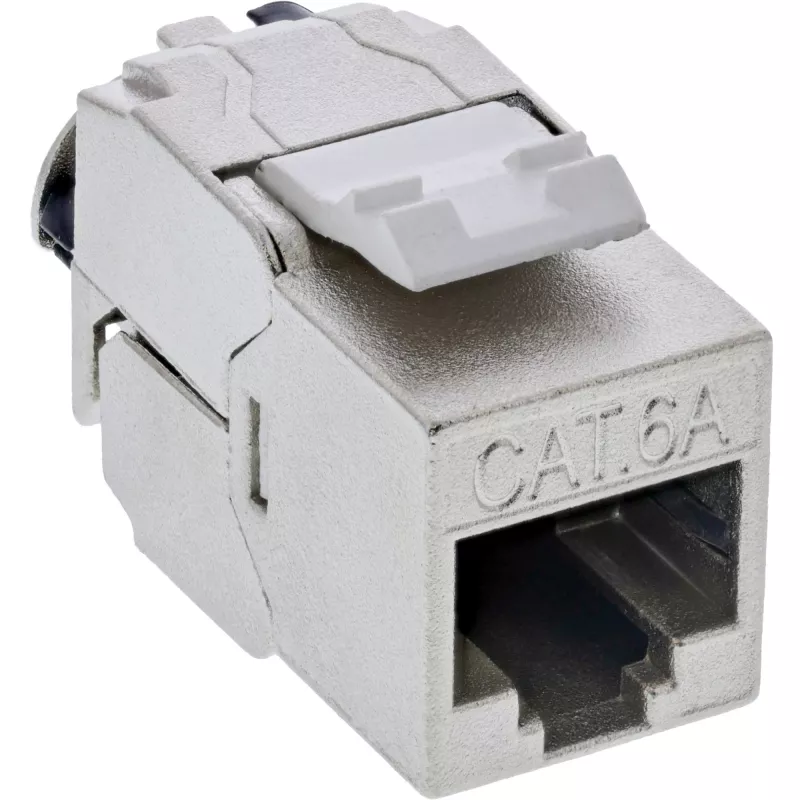

Keystone modulis InLine 76202V — matmenys 20×34×15 mm, kompaktiškas tinklo priedas

InLine 76202V keystone modulis yra kompaktiškas tinklo priedas, skirtas modulinei struktūrizuotai kabelių sistemai ir ankštoms montavimo erdvėms. Dėl mažų išorinių matmenų ir keystone SNAP-In formos jis telpa į sieninius lizdus, paskirstymo skydus ir keystone korpusus, užtikrindamas patikimą RJ45 tinklo lizdą Cat6a programoms iki 500 MHz.

Privalumai

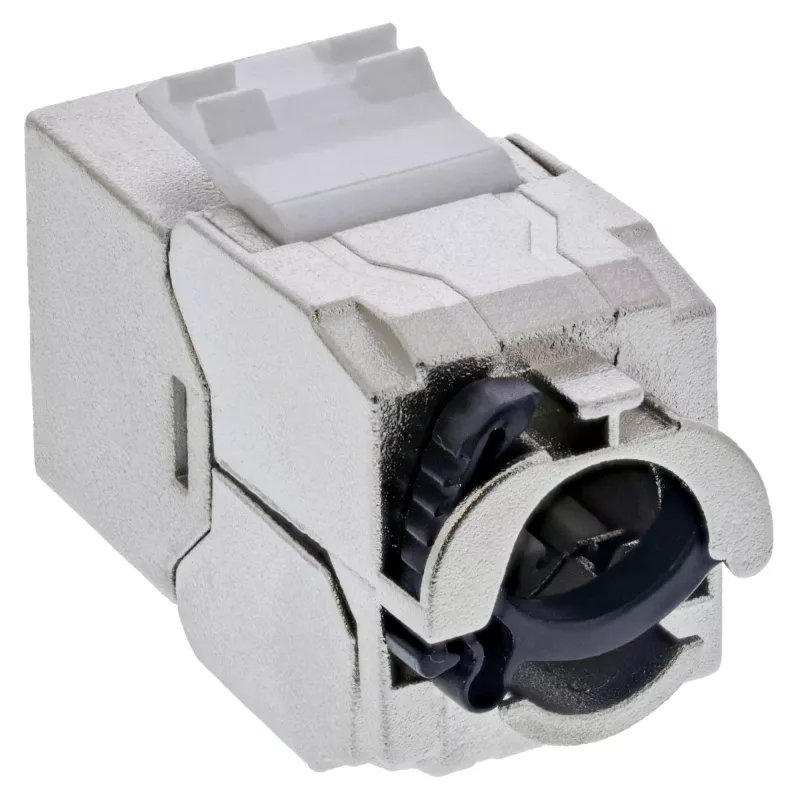

Šis visiškai ekranuotas keystone modulis turi lieto metalo korpusą ir integruotą LSA kontaktų juostą, užtikrina mechaninį patikimumą ir patikimą signalų ekranavimą didelės spartos Ethernet tinklui. Modulis palaiko iki 10 Gbit/s spartą ir PoE/PoE+ maitinimo perdavimą, o integruotas kabelio laikiklis ir suderinamumas su standžiais montavimo kabeliais (AWG 22–26) supaprastina prijungimą ir užtikrina saugų kabelių tiesimą. SNAP-In konstrukcija leidžia greitai montuoti į standartines keystone angas.

Tinka

• Paskirstymo skydams ir 19" tuščių skydų montavimui
• Sieniniams lizdams ir telekomunikacijų išvadams mažose erdvėse
• Moduliniams tinklo lizdams biuruose, serverinėse ir pramoninėse spintose

Pagrindiniai techniniai duomenys

• Kategorija: Cat.6a, iki 500 MHz
• Duomenų perdavimo sparta: iki 10 Gbit/s
• Jungtis: RJ45 lizdas, keystone SNAP-In modulis
• Ekranavimas: visiškai ekranuotas (lieto metalo korpusas)

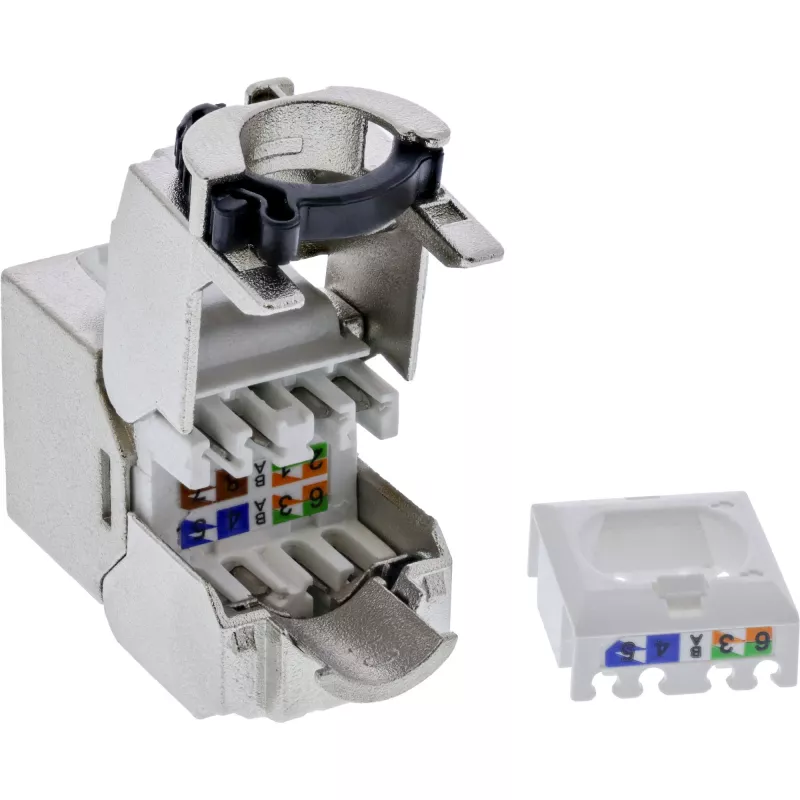

• Prijungimas: LSA juostos prijungimas
• Kabelių suderinamumas: standūs montavimo kabeliai AWG 22–26, išorinis skersmuo 6,0–8,5 mm
• Mechaninis patvarumas: suprojektuotas 750 sujungimo ciklų
• Maitinimas per Ethernet: palaiko PoE ir PoE+
• Montavimas: tinka 19" tuštiems skydams, jungiamosioms dėžutėms ir keystone korpusams
• Fiziniai matmenys (apytiksliai): plotis 20 mm × gylis 34 mm × aukštis 15 mm

Kaip naudoti

Priimkite atskiras laidininkų poras prie LSA juostos pagal taikomą laidų standartą, pritvirtinkite kabelį integruotu kabelio laikikliu ir įspauskite modulį į sieninio lizdo, paskirstymo skydo ar jungiamosios dėžutės keystone angą. Užtikrinkite, kad montavimo kabelis atitiktų palaikomą AWG diapazoną ir išorinį skersmenį, bei patikrinkite ekrano vientisumą jungiant prie ekranuotų lizdų ar skydų. Sumontavę, patikrinkite ryšio ir PoE veikimą tinkamais testavimo įrankiais.

Rekomendacijos

Norint užtikrinti patikimą didelės spartos veikimą, naudokite Cat6a kabelius ir laikykitės teisingo porų prijungimo bei ekranavimo praktikų. Prieš montuodami patikrinkite keystone angos ir skydo išpjovos suderinamumą, o surinkę atlikite tinklo testus, kad įsitikintumėte signalo vientisumu ir PoE tiekimu.
