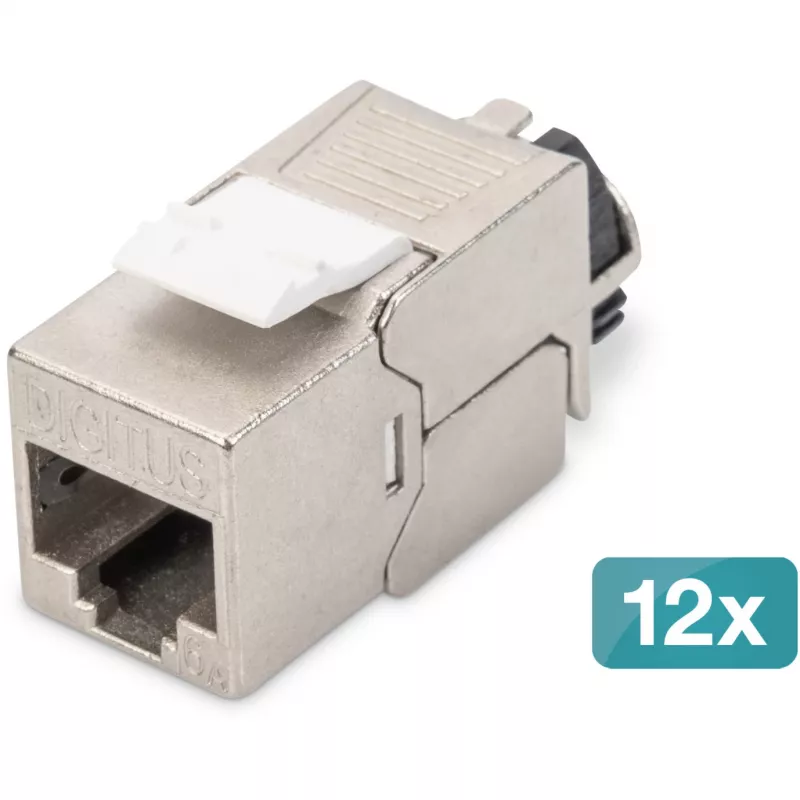

Keystone modulis DIGITUS CAT 6A ekranuotas su išmaniuoju kabelių tvarkikliu, plokščias RJ-45, 14,5×34,5×21 mm — 12 vnt.

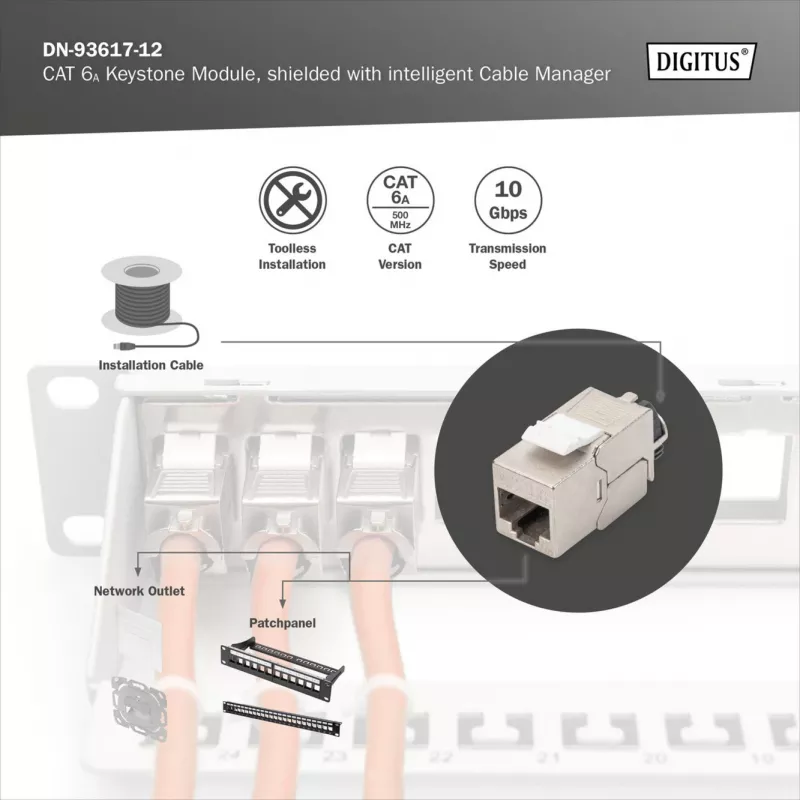

DIGITUS CAT 6A ekranuotų keystone modulių rinkinys (12 vnt.) yra kompaktiškas, plokščias RJ-45 sprendimas struktūriniam kabeliavimui pataisų skyduose, sieniniuose lizduose ir keystone rėmeliuose. Kiekvienas modulis turi metalizuotą korpusą su 360° ekrano kontaktavimu, uždaromą išmanųjį kabelių tvarkiklį tempimo sumažinimui ir beįrankius LSA izoliacijos išstūmimo jungtis, spalvomis koduotas pagal EIA/TIA 568 A ir B. Palaikydami CAT 6A našumą iki 500 MHz ir 10GBase-T, šie moduliai skirti didelės spartos eterneto programoms ir PoE diegimui profesionaliose instaliacijose. Maži matmenys (14,5 × 34,5 × 21 mm) leidžia tankų eilių montavimą 19" 1U skyduose ir suderinamumą su dizaino jungiamosiomis dėžutėmis.

Privalumai

Šie ekranuoti CAT 6A moduliai sujungia pilną 360° ekranavimą ir nikeliuotą cinko liejinio korpusą patikimai EMS apsaugai ir mechaniniam tvirtumui. Integruotas, uždaromas išmanusis kabelių tvarkiklis užtikrina kabelio maršrutą ir suteikia tempimo sumažinimą be papildomų dalių, o beįrankis LSA sujungimas pagreitina montavimą vietoje ir sumažina instaliacijos laiką. Kontaktai yra auksuoti ant nikelio pagrindo, kad būtų pastovus elektrinis kontaktas, o patikrinti sujungimo ciklai užtikrina ilgaamžiškumą dažnai naudojamose aplinkose. Plokščias RJ-45 profilis leidžia montuoti plonuose rėmeliuose ir dizaino dėžutėse.

Tinkama

• Didelės spartos eterneto tinklams (10GBase-T) biuruose ir duomenų centruose
• Struktūriniam kabeliavimui pataisų skyduose, sieniniuose lizduose ir keystone rėmeliuose
• PoE ir PoE+ maitinamiems įrenginiams, įskaitant IEEE 802.3af/at/bt diegimą
• Vietiniam surinkimui ir modernizavimo projektams, kuriems reikia beįrankio sujungimo
• Montavimui kompaktiškose ar dizaino jungiamosiose dėžutėse

Pagrindinės specifikacijos

• Kategorija: CAT 6A, 10GBase-T, iki 500 MHz

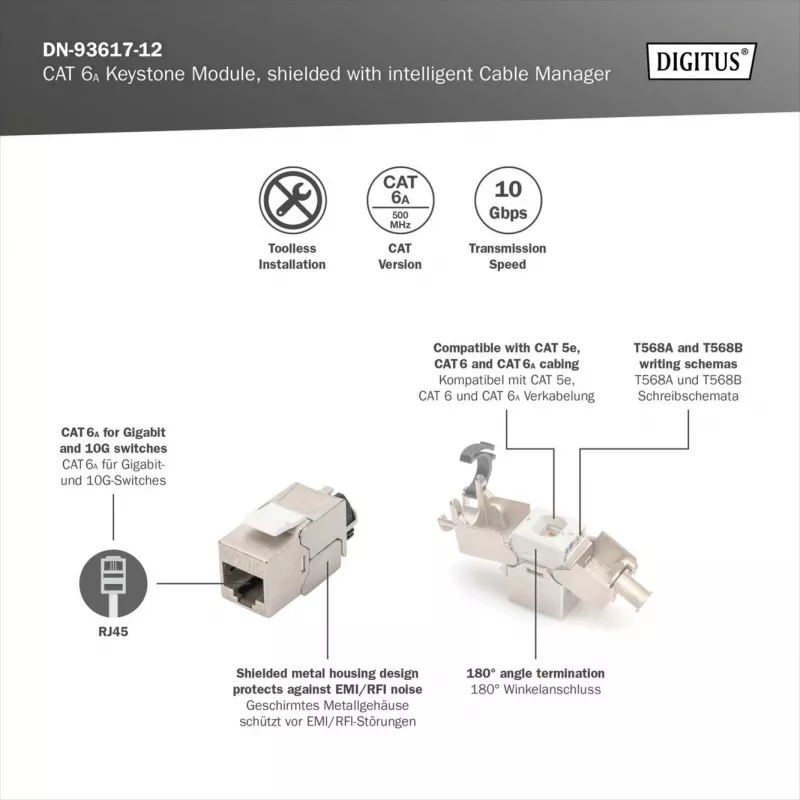

• Ekranavimas: 360° ekrano kontaktavimas; metalizuotas (nikeliuotas cinko liejinio) korpusas
• Jungtis: RJ-45 8P8C, plokščias profilis
• Sujungimas: LSA izoliacijos išstūmimo jungtys, spalvomis koduotos EIA/TIA 568 A ir B, beįrankis
• Kabelių suderinamumas: Variniai laidininkai AWG 26/7 – 22/1, suvyta ir vientisa (išbandyta su AWG 22/1)
• Kontaktų medžiaga ir danga: Fosforinės bronzos kontaktai; nikelio pagrindas su 0,5 μ aukso danga
• Elektriniai: Dielektrinis atsparumas 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/žemė)
• Mechaniniai: Įkišimo jėga maks. 30 N; laikymo jėga 7,7 kg tarp lizdo ir kištuko; sujungimo ciklai ≥ 1000
• Darbinė temperatūra: -20 °C iki +70 °C
• PoE palaikymas: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE nuolatinėje grandyje)
• Montavimas: Tinka paskirstymo skydams ir jungiamosioms dėžutėms; eilių montavimas 19" 1U skyduose

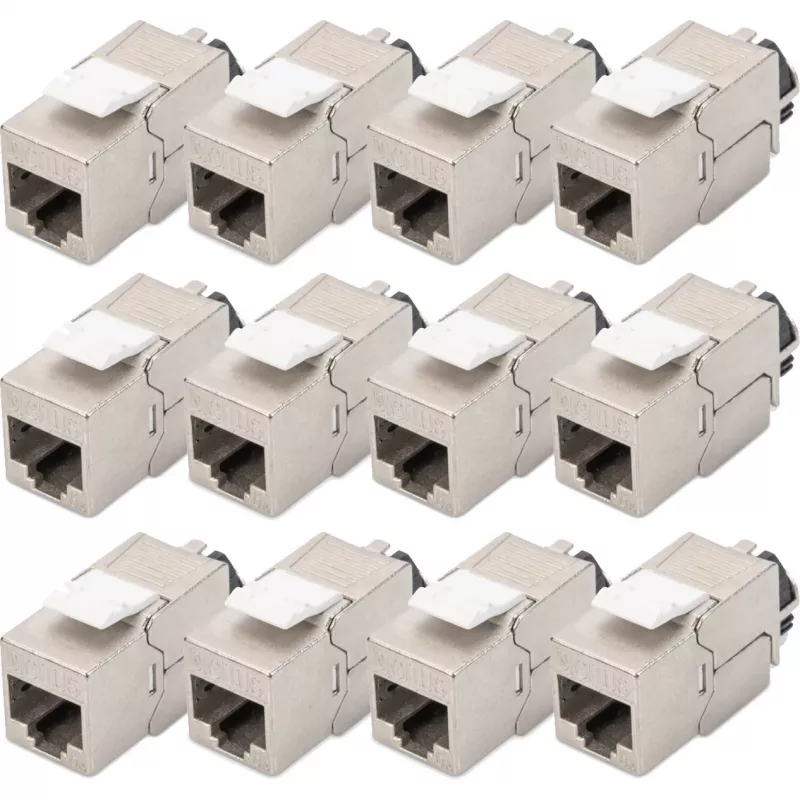

• Rinkinio turinys ir matmenys: 12 modulių; 14,5 × 34,5 × 21 mm; plokščias dizainas

Kaip naudoti

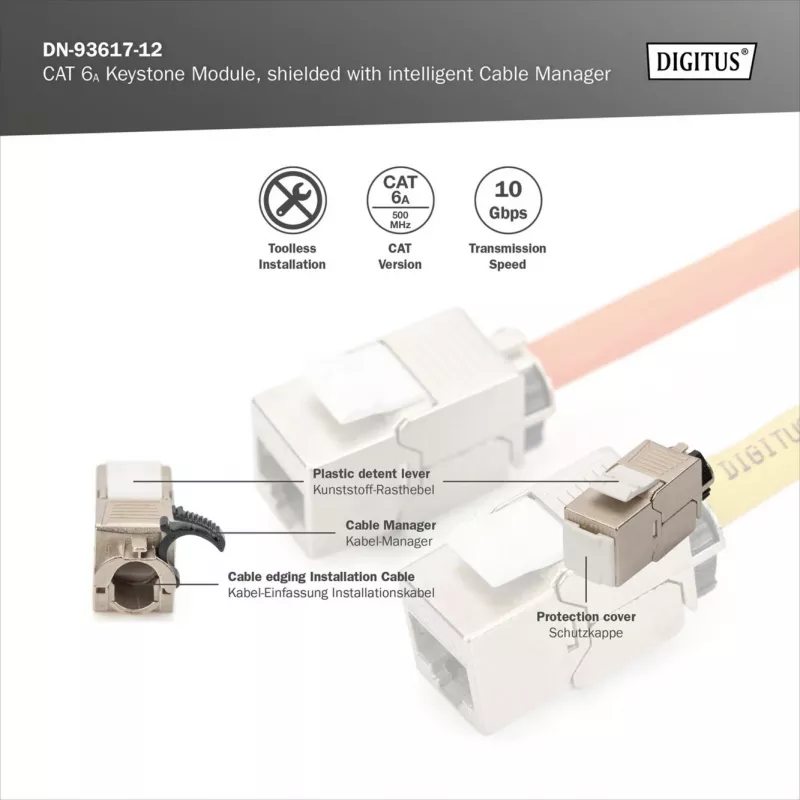

Paruoškite plokščią ar apvalų varinį kabelį, nuimdami išorinį apvalkalą, kad atskleistumėte atskirus laidininkus. Atidarykite uždaromą išmanųjį kabelių tvarkiklį, nutieskite laidininkus į spalvomis koduotus LSA sujungimo lizdus pagal EIA/TIA 568 A arba B, ir uždarykite kabelių tvarkiklį, kad suteiktų tempimo sumažinimą ir kabelio fiksavimą. Sujungimas atliekamas be įrankių per izoliacijos išstūmimo jungtį. Įkiškite kištuką į RJ-45 lizdą ir patikrinkite ryšį su atitinkama tinklo testavimo įranga. Montuojant skyde ar sieniniame lizde, įspustelėkite keystone modulius į suderinamus rėmelius ar plokštes ir užtikrinkite 360° ekrano kontaktą, sujungdami modulio ekraną su korpuso įžeminimu.

Rekomendacijos

Naudokite vientisą AWG 22/1 instaliacinį kabelį optimaliam CAT 6A našumui ir patikrinkite PoE galios klases diegiant maitinamus įrenginius. Užtikrinkite tinkamą ekranuotų modulių įžeminimą skyduose ar paskirstymo dėžutėse, kad išlaikytumėte EMS apsaugą. Didelio tankio 1U instaliacijose palikite pakankamą oro srautą ir laikykitės rekomenduojamo lenkimo spindulio plokštiems kabeliams, kad išsaugotumėte signalo vientisumą.
