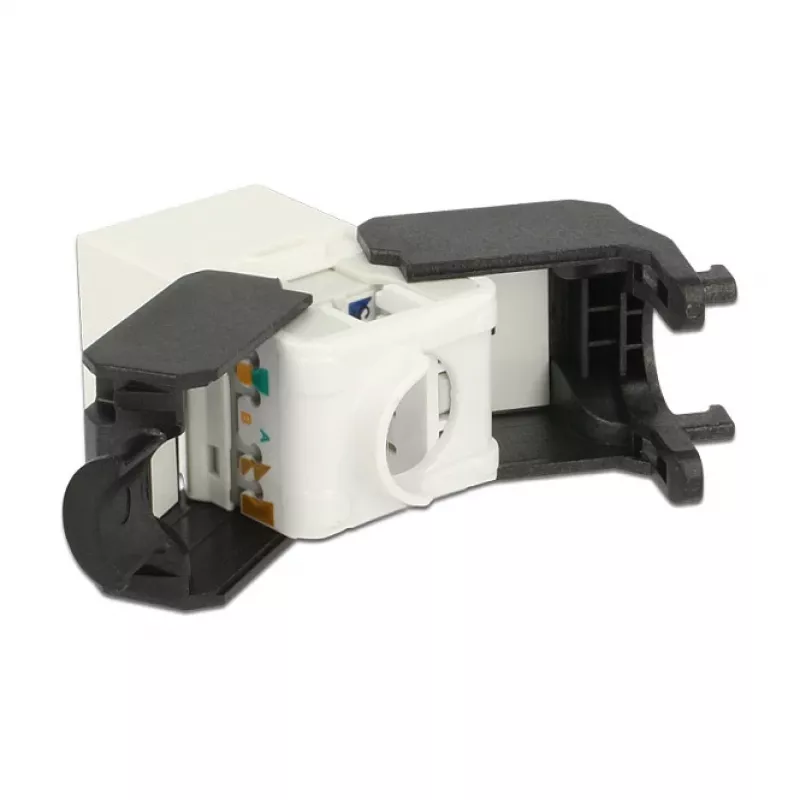

Keystone modulis DELOCK 86266, RJ-45 į LSA, juodas/baltas, 16×37,8×22,5 mm

DELOCK 86266 keystone modulis užtikrina RJ-45 į LSA jungtį kompaktiškame korpuse (16 mm plotis, 37,8 mm gylis, 22,5 mm aukštis). Galimas juodos ir baltos spalvų apdaila, šis modulis sujungia standartinį RJ-45 lizdą su LSA tipo užbaigimu, tinkamu struktūrizuotoms kabelių sistemoms, pataisų panelėms, sieninėms plokštėms ir paviršinio montavimo dėžutėms. Standartizuoti modulio keystone matmenys leidžia lengvai užfiksuoti jį keystone rėmeliuose ir panelėse, taip palengvinant Ethernet užbaigimus vytos poros kabeliams.

Privalumai

Keystone modulis siūlo kompaktišką ir standartizuotą sprendimą vytos poros kabeliui paversti į RJ-45 sąsają, išlaikant profesionalią LSA užbaigimo praktiką. Jo užfiksuojamas keystone formos faktorius užtikrina suderinamumą su įprastomis keystone panelėmis ir sieninėmis plokštėmis, supaprastina montavimą ir sumažina reikalingų įrankių kiekį. Dvi spalvų parinktys – juoda ir balta – palengvina nuoseklų vizualinį organizavimą įrenginiuose ir leidžia lengviau derinti prie esamų panelių ar sieninių plokščių.

Tinka

• Struktūrizuotų kabelių įrengimui biuruose ir serverių kambariuose
• Pataisų panelėms ir keystone sieninėms plokštėms
• Paviršinio montavimo dėžutėms ir mažiems korpusams
• Ethernet užbaigimams vytos poros (UTP/STP) kabeliams

Pagrindinės specifikacijos

• Jungtis: RJ-45 lizdas į LSA užbaigimą
• Korpuso matmenys: 16 × 37,8 × 22,5 mm (P × G × A)
• Montavimo tipas: standartinis keystone užfiksavimas
• Spalvų parinktys: juoda ir balta
• Naudojimas: vytos poros kabelio į RJ-45 Ethernet užbaigimai

Kaip naudoti

Paruoškite vytos poros kabelį, nuimdami išorinį apvalkalą iki tinkamo ilgio, ir išdėstykite atskirus laidininkus pagal pasirinktą laidų standartą. Užbaikite laidininkus į modulio LSA kontaktus, naudodami tinkamą įspaudimo ar LSA įrankį, užtikrindami, kad kiekvienas laidininkas būtų visiškai įstatytas. Užfiksuokite keystone modulį į suderinamą keystone angą pataisų panelėje, sieninėje plokštėje ar paviršinio montavimo dėžutėje, kol jis užsifiksuos. Prijunkite RJ-45 jungtį iš tinklo įrenginio ar komutacinio kabelio į priekinį lizdą, kad užbaigtumėte Ethernet ryšį.

Rekomendacijos

Patikimiems rezultatams naudokite tinkamus LSA/įspaudimo įrankius ir patikrinkite laidus kabelių testeriu po užbaigimo. Pasirinkite modulio spalvą, kuri atitinka arba kontrastuoja su jūsų panele, kad būtų lengviau identifikuoti, ir venkite pernelyg didelio mechaninio poveikio moduliui montavimo metu.
