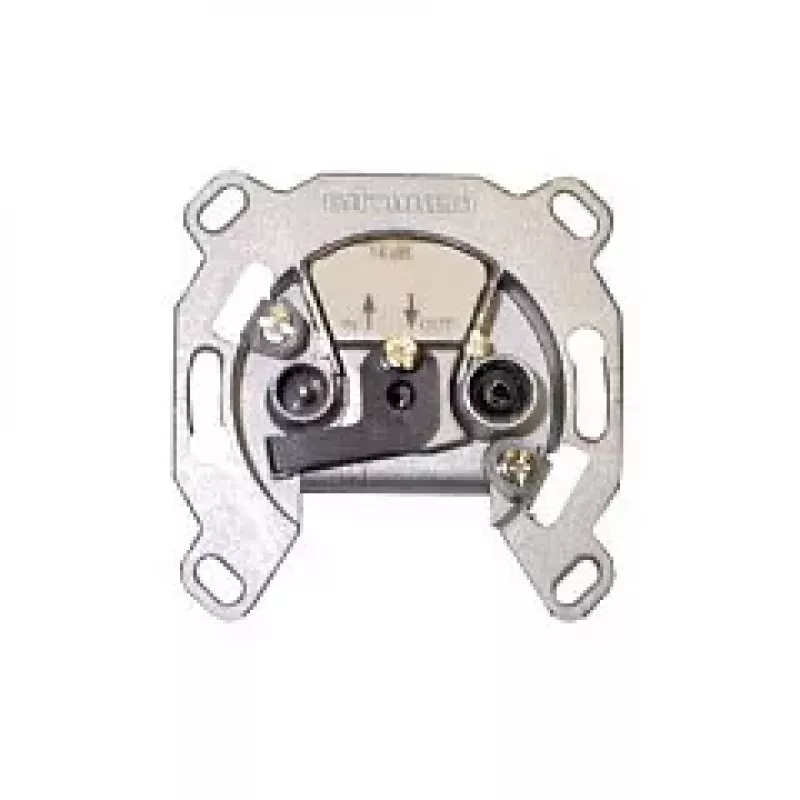

Kathrein ESD 85 Vienas antenos lizdas su nuolatinės srovės perdavimu

„Kathrein ESD 85“ yra aukštos kokybės vienas antenos lizdas, skirtas naudoti žvaigždinio tinklo ir vieno kabelio sistemose. Jame yra nuolatinės srovės perdavimas SAT išvestyje, todėl jis idealiai tinka maitinti LNB ar kitus aktyvius komponentus tiesiogiai per koaksialinį kabelį. Lizdas turi tris atskiras išvestis TV, radijo ir SAT signalams, užtikrindamas optimalų signalų paskirstymą su minimaliais nuostoliais.

Privalumai

• Nuolatinės srovės perdavimas SAT išvestyje (maks. 0,5 A, 24 V) aktyviems komponentams maitinti
• Maži 1,5 dB jungties nuostoliai visuose dažnių diapazonuose
• A klasės ekranavimo efektyvumas (>85 dB) puikiai apsaugai nuo trikdžių
• Tvirtas liejamo metalo korpusas ilgaamžiškumui ir ilgam tarnavimo laikui
• Įleidžiamas montavimas švariam, profesionaliam įrengimui

Tinka

• Vieno kabelio palydovinėms sistemoms
• Žvaigždinio tinklo topologijoms
• Galiniams lizdams nuosekliuose įrengimuose
• Gyvenamųjų ir komercinių patalpų TV/radijo/SAT paskirstymui

Pagrindinės specifikacijos

• TV dažnių diapazonas: 5–862 MHz
• Radijo dažnių diapazonas: 87,5–108 MHz
• SAT dažnių diapazonas: 950–2200 MHz
• Jungties nuostoliai: 1,5 dB (visose juostose)
• Impedansas: 75 omai
• Grįžimo nuostoliai: >10 dB
• Išvestys: 3 (TV, radijas, SAT)
• TV jungtis: IEC kištukas (vyriškas)
• Radijo jungtis: IEC lizdas (moteriškas)
• SAT jungtis: F jungtis moteriška
• Nuolatinės srovės perdavimo srovė: maks. 0,5 A
• Nuolatinės srovės perdavimo įtampa: maks. 24 V
• Montavimas: įleidžiamas
• Korpuso medžiaga: Liejamas metalas

Rekomendacijos

Geriausiam veikimui naudokite aukštos kokybės koaksialinius kabelius ir užtikrinkite tinkamą įžeminimą. Nuolatinės srovės perdavimo funkcija idealiai tinka maitinti vieną LNB ar panašų įrenginį; neviršykite maksimalios srovės vertės.
