Kabelių jungties adapteris InLine 92505C — RJ45 sujungimo adapteris tinklo komutaciniams kabeliams

Laiko taupymas montuojant:Du varžtiniai gnybtai po 8 laidus ir ekranavimą leidžia greitai, be litavimo prijungti laidus – įrankiu su plokščiu atsuktuvu ≤ 2,5 mm, tinka 16–26 AWG laidams.
Dviguba RJ45 sąsaja su atskiru signalų maršrutizavimuDu standartiniai RJ45 lizdai (8P8C), tiesūs, yra prijungti nepriklausomai – idealiai tinka lygiagrečiam kabelių vedimui, pertekliaus sprendimams arba testavimo tikslams.

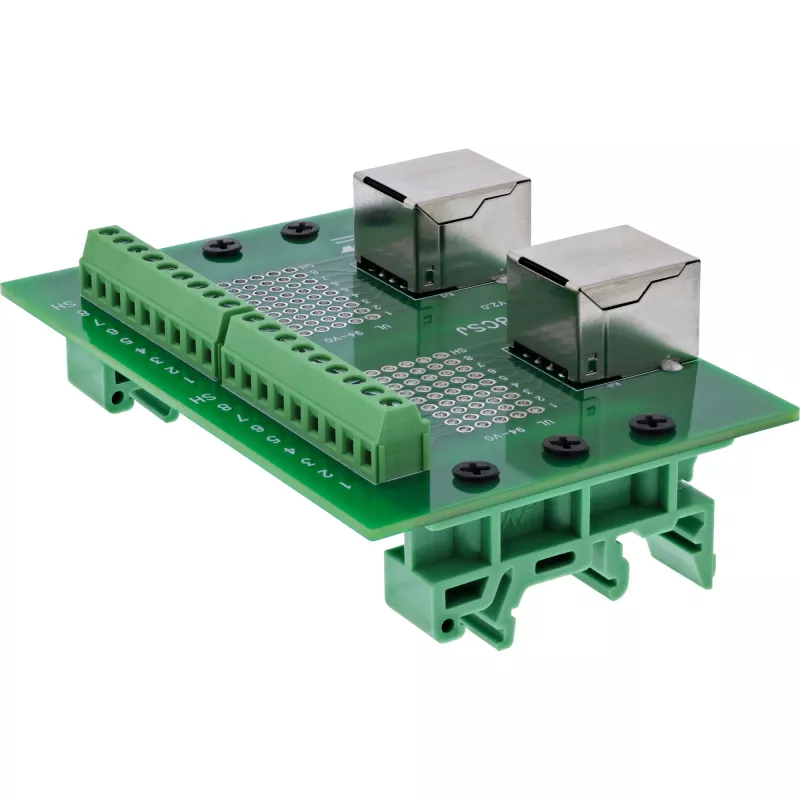

Montavimas ant DIN bėgelio tvarkingai sistemų integracijai:Patikimas korpusas su iš anksto sumontuota DIN bėgelio spaustuku – idealiai tinka struktūrizuotam tinklų ir valdymo kabelių vedimui valdymo spintose.
Universaliam naudojimui pramonėje:Tinka Ethernet signalų paskirstymui, mašinų ryšiui, įterptiniams projektams arba tinklo diagnostikai bandymų aplinkoje.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ esant 300 V nuolatinei įtampai ir vardinė 1,0 A srovė vienam kontaktui užtikrina patikimą ir saugų duomenų perdavimą – net ir esant nuolatinei apkrovai pramoninėje aplinkoje.

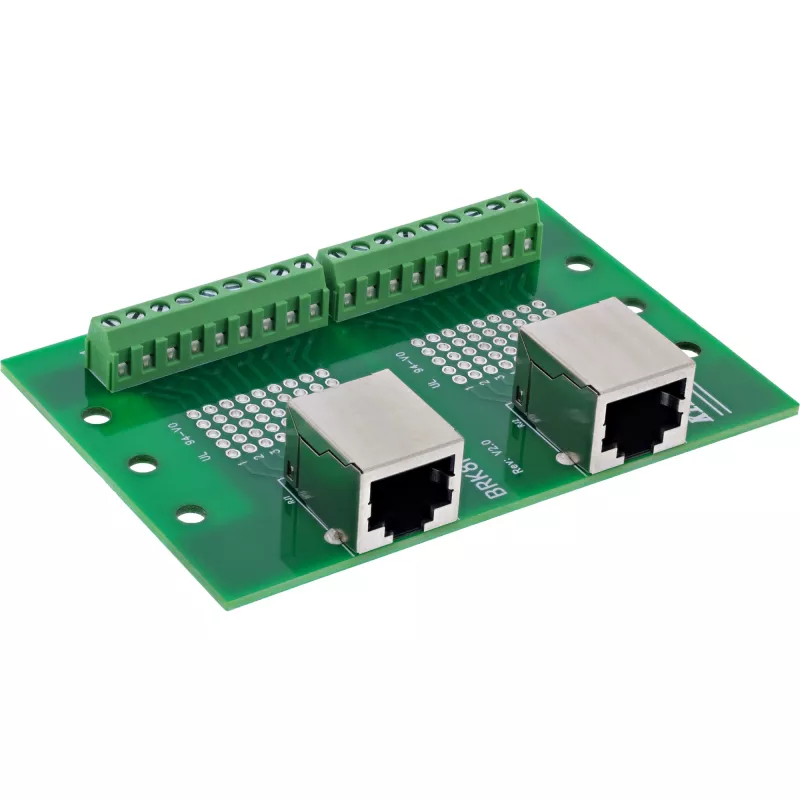

„InLine®“ gnybtų blokas su dviem RJ45 lizdais (8P8C, tiesi versija)ir atskiru gnybtų priskyrimu buvo sukurtas struktūrizuotiems tinklo ryšiams valdymo spintose, bandymų aplinkoje arba įterptinėse sistemose.

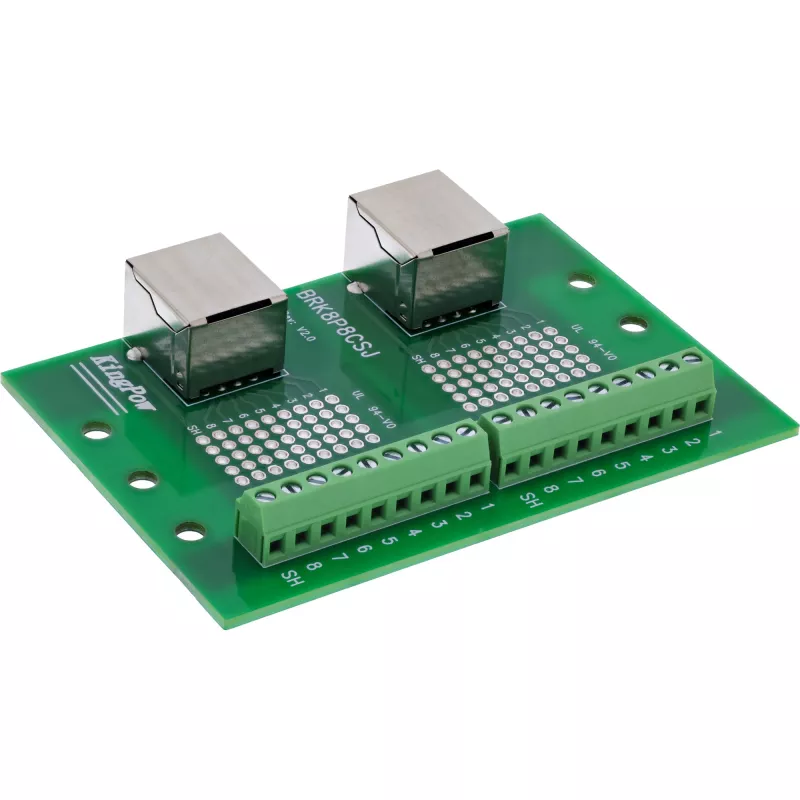

Abu lizdai yra visiškai nepriklausomai prijungti prie varžtinio gnybto su 9 jungtimis(8 signalai + ekranas) – idealiai tinka lygiagrečiam signalų maršrutizavimui, pertekliaus sprendimams arba lyginamiesiems matavimams.
Gnybtai (5,0 mm žingsnis) palaiko pavienius laidus 16–26 AWG diapazone ir gali būti prijungiami plokščiu atsuktuvu ≤ 2,5 mm.

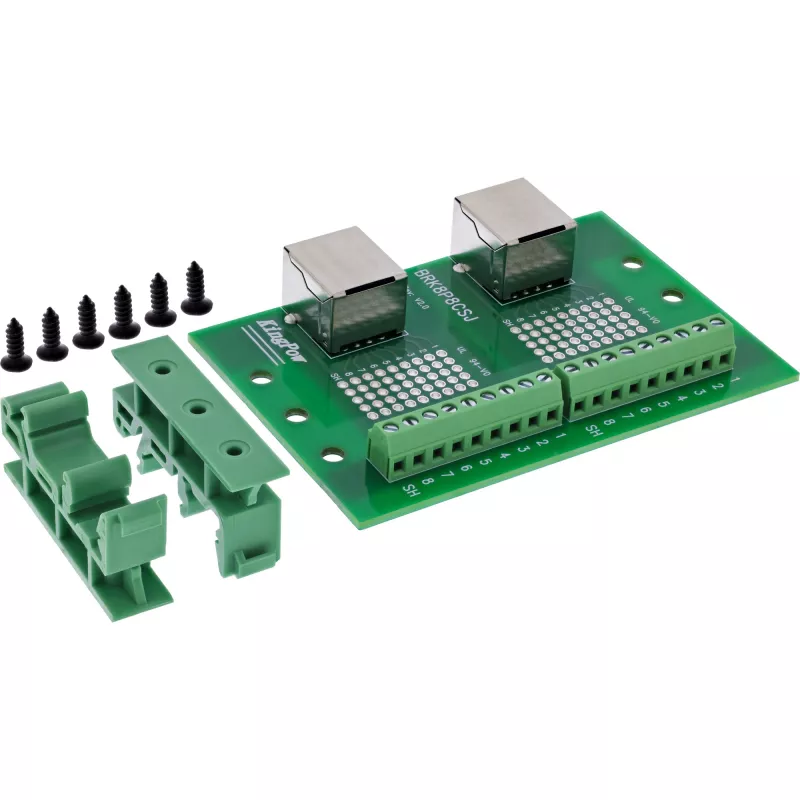

Dėl iš anksto sumontuoto DIN bėgelio spaustuko modulis yra iš karto paruoštas standartus atitinkančiai integracijai į įprastas montavimo bėgelių sistemas.
Patikima konstrukcija, gerai apgalvotas signalų maršrutizavimas ir patikrinta apsauga nuo trumpojo jungimo bei klaidingo laidų sujungimo daro šį adapterį idealiu pasirinkimu reiklioms pramoninėms Ethernet programoms.

RJ45 sąsaja:2x 8P8C lizdas (tiesi konstrukcija)
Varžtinis gnybtas:2x 9 gnybtai (8 signalai + ekranas), 5,0 mm žingsnis, su prispaudimo plokštele
Prijungimo diapazonas:16–26 AWG
Įjungimas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:1,0 A vienam kontaktui
Maks. darbinė įtampa:100 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ @ 300 V DC
Darbinė temperatūra:–20 °C iki +70 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje
Montavimas:Paruoštas DIN skrybėlės formos bėgeliui
Matmenys:apytiksliai 60 × 90 × 19 mm (P × A × G)

InLine 92505C. Jungtis (-ys): 2x RJ45 8P8C / 2x gnybtų blokas 9 gnybtai, Gaminio spalva: Žalia, Jungties lytis: Lizdas/Lizdas. Atitikties sertifikatai: RoHS, TÜV ženklas. Svoris: 73 g, Plotis: 60 mm, Gylis: 90 mm. Kiekis pakuotėje: 1 vnt., Pakuotės svoris: 73 g, Pakuotės tūris: 100 cm³. Kilmės šalis: Taivanas

Kaip naudoti

Sumontuokite modulį ant standartinio DIN skrybėlės formos bėgelio naudodami iš anksto sumontuotą spaustuką. Kiekvieną Ethernet kabelį įkiškite į norimą RJ45 lizdą arba atskirus laidininkus prijunkite prie atitinkamo varžtinio gnybto (laikykitės kontaktų priskyrimo ir ekrano prijungimo). Naudokite plokščią atsuktuvą (≤ 2,5 mm), kad pritvirtintumėte laidus į 5,0 mm žingsnio gnybtus. Patikrinkite jungtis ir įsitikinkite, kad maršrutizavimas yra teisingas prieš įjungdami maitinimą ar siųsdami tinklo srautą.

Rekomendacijos

Kad veiktų patikimai, naudokite nurodytame prijungimo diapazone (16–26 AWG), neviršykite vardinės srovės ir darbinės įtampos, palaikykite aplinkos temperatūrą nuo −20 °C iki +70 °C. Nepriklausomi RJ45 lizdai tinka testavimui, pertekliui arba lygiagrečiam signalų perdavimui; pažymėkite kiekvieną jungtį, kad išvengtumėte klaidingo laidų sujungimo atliekant techninę priežiūrą.
