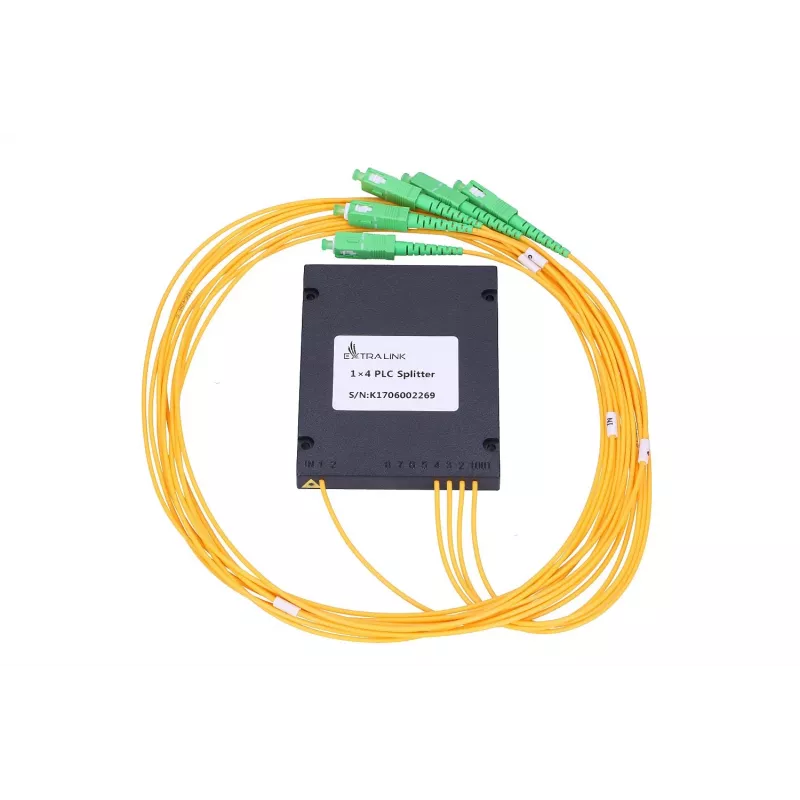

Kabelio skirstytuvas Extralink Splitter 1:4 PLC SC/APC 2.0 mm 1.5 m G657A ABS modulis

Extralink Splitter 1:4 PLC SC/APC 2.0 mm 1.5 m G657A ABS modulis yra pasyvus šviesolaidinis skirstytuvas, skirtas kompaktiškam optiniam paskirstymui FTTH, PON ir LAN tinkluose. Įrenginys užtikrina simetrišką 1:4 skaidymą naudojant PLC technologiją ir SC/APC jungtis su 2,0 mm vienmodžio pluošto jungiamaisiais laidais, suderinamais su G.657A pluoštu. Įdėtas į juodą ABS modulį, skirstytuvas skirtas montuoti į stelažinę įrangą ir pluošto spintas, kuriose reikalingi maži nuostoliai ir stabilus pasyvus skaidymas.

Privalumai

Skirstytuvas užtikrina tolygų 1:4 galios paskirstymą ir mažus įterpimo nuostolius, būdingus PLC skirstytuvams. Jo SC/APC jungtys užtikrina mažą atgalinį atspindį vienmodžiam naudojimui, o 2,0 mm pataisomieji laidai suteikia mechaninę apsaugą ir palengvina maršrutizavimą skirstytuvuose ir spintose. ABS korpusas apsaugo vidinį komponentą ir leidžia paprastai tvirtinti arba patalpinti standartinėse paskirstymo dėžėse. Gaminys tiekiamas supakuotas, kad transportavimo ir montavimo metu laidai nesusipainiotų.

Tinka

• FTTH abonentų paskirstymui daugiabučiuose ir individualiuose namuose
• PON tinklo skaidymui tarp optinio linijos terminalo ir kelių optinių tinklo terminalų
• LAN tinklams, kuriems reikalingas pasyvus optinis atšakojimas ir signalo paskirstymas
• Mažoms ir vidutinėms pluošto paskirstymo spintoms ir stelažinėms panelėms

Pagrindinės specifikacijos

• Skaidymo santykis: 1:4 pasyvus PLC skaidymas su simetrišku galios paskirstymu
• Jungties tipas: SC/APC įėjime ir išėjimuose
• Pluošto tipo suderinamumas: vienmodis G.657A
• Jungiamojo laido skersmuo: 2,0 mm buferinis pluoštas
• Jungiamojo laido ilgis: 1,5 m
• Korpuso medžiaga: ABS modulis, kompaktiškas formos faktorius
• Pakuotė: lizdinė pakuotė, mažinanti kabelių susipainiojimą transportavimo metu

Kaip naudoti

Prijunkite įėjimo SC/APC jungtį prie prieš srovę esančio optinio šaltinio arba pataisomojo panelio, užtikrindami tinkamą sulygiavimą ir švarius jungčių galus. Nutieskite 2,0 mm jungiamuosius laidus per paskirstymo spintą ar stelažą ir prijunkite išėjimo SC/APC jungtis prie pasroviui esančių klientų ar paskirstymo prievadų. Pritvirtinkite ABS modulį pasirinktame korpuse ar montavimo vietoje, kad pluošto jungiamieji laidai nebūtų veikiami įtempimo. Patikrinkite optinės galios lygius ir nuostolius po montavimo, kad patvirtintumėte teisingą skaidymą ir priimtinus įterpimo nuostolius.

Rekomendacijos

Prieš montavimą išvalykite visus SC/APC jungčių galus, venkite staigių 2,0 mm jungiamųjų laidų lenkimų (laikykitės rekomenduojamo lenkimo spindulio G.657A pluoštui) ir sumontuokite ABS modulį vietoje, kurioje išvengiama mechaninio įtempimo. Po prijungimo atlikite optinės galios matavimus, kad užtikrintumėte, jog kiekviena atšaka atitinka reikiamą signalo biudžetą.
