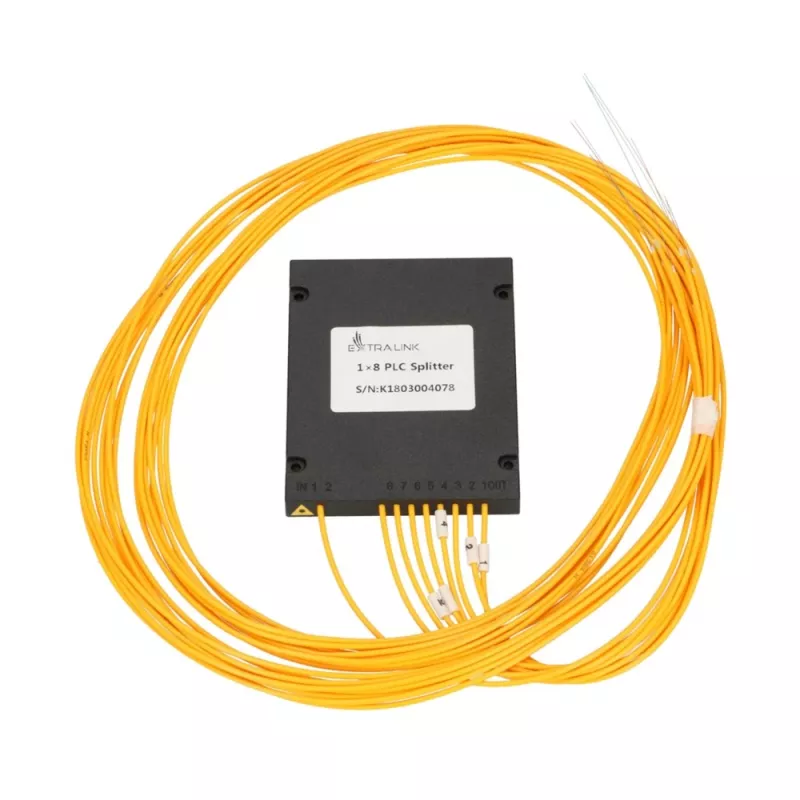

Šviesolaidinis PLC skirstytuvas 1:8 Extralink SC/APC 2.0mm 1.5m G657A ABS modulis (be jungčių)

„Extralink“ PLC šviesolaidinis skirstytuvas 1:8 yra kompaktiškas pasyvus įrenginys, skirtas vienam optiniam įėjimui padalinti į aštuonis išėjimus. Sukurtas kaip ABS modulis su G.657.A1 standartą atitinkančia vienmodė skaidula, jame naudojama SC/APC prievadų geometrija ir 2,0 mm kabelio skersmuo. Įrenginys tiekiamas be jungčių, kad būtų galima tiesiogiai integruoti į skaidulų paskirstymo rėmus, pataisų paneleles, sujungimo dėžutes ar pagal užsakymą pagamintus kabelių mazgus; bendras kabelio ilgis yra 1,5 m, užtikrinantis pakankamą pasiekiamumą tipiniams stovų ar korpusų įrengimams.

Privalumai

„Extralink“ 1:8 PLC skirstytuvas užtikrina vienodą galios paskirstymą aštuoniuose išėjimuose, pasižyminčius stabiliomis spektrinėmis charakteristikomis, būdingomis planarinės šviesolaidžio grandinės technologijai. Jo ABS modulio konstrukcija užtikrina mechaninę apsaugą ir lengvą montavimą paskirstymo dėžėse. G.657.A1 vienmodės skaidulos naudojimas garantuoja gerą atsparumą lenkimui, įrengiant ankštose vietose, o SC/APC prievadų geometrija palaiko mažos atgalinio atspindžio jungtis, sujungiant su APC galais turinčia įranga.

Tinka

• FTTx pasyviesiems optiniams tinklams (PON), kai vienas tiekimo kabelis turi aptarnauti kelis abonentus
• Skaidulos iki namų (FTTH) paskirstymui spintose ir abonentų korpusuose
• Integravimui į pataisų skydus, sujungimo padėklus ar pagal užsakymą pagamintus paskirstymo įrenginius
• Telekomunikacijų ir duomenų centrų skaidulos skaidymo užduotims, kurioms reikalingi kompaktiški ABS moduliai

Pagrindinės specifikacijos

• Skirstymo santykis: 1 įėjimas į 8 išėjimus
• Skaidulos tipas: vienmodė, atitinkanti G.657.A1
• Jungties tipas (prievadų geometrija): SC/APC (modulis tiekiamas be sumontuotų jungčių)
• Kabelio skersmuo: 2,0 mm
• Bendras kabelio ilgis: 1,5 m
• Modulio korpuso medžiaga: ABS
• Pasyvus įrenginys, nereikalauja maitinimo

Kaip naudoti

Paruoškite montavimo vietą paskirstymo dėžutėje ar stovo montuojamame skyde ir pritvirtinkite ABS modulį naudodami tinkamus spaustukus ar montavimo taškus. Jei reikia jungčių, užbaikite skaidulų galus SC/APC jungtimis arba sujunkite modulio gaiduko ilginamuosius kabelius su iš anksto terminuotais kabeliais pagal standartines skaidulos paruošimo ir poliravimo procedūras. Nutieskite ir pritvirtinkite 2,0 mm skaidulas, kad išvengtumėte aštrių lenkimų; laikykitės standartinių G.657.A1 skaidulos lenkimo spindulio rekomendacijų. Po mechaninio montavimo ir sujungimo/sujungimo patikrinkite kiekvieną išėjimą optiniu galios matuokliu arba OTDR, kad patikrintumėte įterpimo nuostolius ir tolygumą visuose išėjimuose.

Rekomendacijos

Saugokite skaidulų galus ir ABS modulį nuo užteršimo ir mikrolenkimų. Naudokite APC galines jungtis, kad sumažintumėte atgalinį atspindį ir užtikrintumėte stabilų PON veikimą. Montavimo metu laikykite modulį švarioje aplinkoje ir po bet kokio sujungimo ar sujungimo atlikite optinį testavimą, kad patvirtintumėte numatomus skirstymo santykius ir nuostolius.
