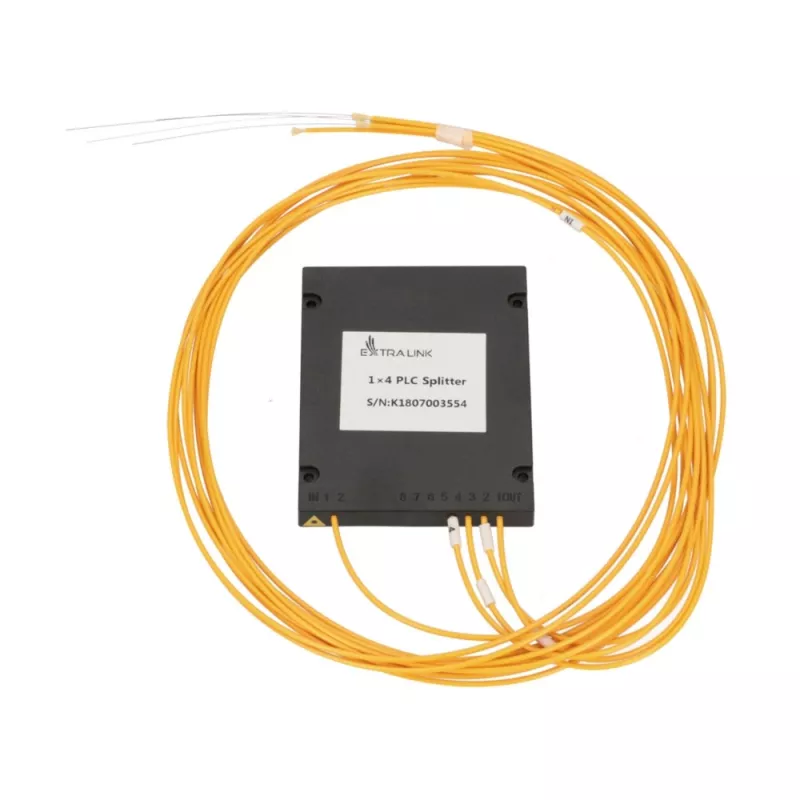

Optinis PLC skirstytuvas 1:4 Extralink SC/APC, 2.0 mm G657A, 1.5 m, ABS modulis, be jungčių

Pasyvus optinis PLC skirstytuvas 1:4 iš Extralink su SC/APC sąsajos specifikacija. Įrenginys naudoja 2.0 mm G657A lenkimui nejautrų pluoštą ir tiekiamas su 1.5 m ilgio plaukeliais, paruoštais montavimui. Įdėtas į ABS modulį, šis skirstytuvas tiekiamas be jungčių, todėl jį galima montuoti skaidulų paskirstymo skyduose, sujungimo dėkluose ar sandariose dėžutėse, skirtose FTTH ir PON tinklų diegimui.

Privalumai

Extralink PLC skirstytuvas užtikrina stabilų, nuo bangos ilgio nepriklausomą padalijimą su mažais įterpimo nuostoliais ir tolygiu kanalų balansu, tinkamu daugiašakiam optiniam paskirstymui. G657A lenkimui nejautraus pluošto naudojimas sumažina nuostolius ankštuose trasavimo keliuose ir pagerina patikimumą perpildytose kabelių aplinkose. ABS modulio korpusas suteikia mechaninę apsaugą ir patogų valdymą montavimo metu, o gamykloje neįmontuotų jungčių nebuvimas leidžia integratoriams pritaikyti galus pagal skydo ar sandarios dėžutės reikalavimus.

Tinka

• FTTH atšakos ir paskirstymo skydai
• PON tinklo padalijimo santykiai ir atšakų paskirstymas
• Sujungimo dėklai ir skaidulų sandarios dėžutės, kuriose reikia plaukelio tipo skirstytuvų
• Laboratoriniai bandymų stendai ir individualių galų gamybos aplinkos

Pagrindinės specifikacijos

• Padalijimo santykis: 1:4 optinis pasyvus PLC
• Pluošto tipas: G657A lenkimui nejautrus vienmodis
• Pluošto apvalkalo skersmuo: 2.0 mm
• Plaukelio ilgis: 1.5 m
• Korpuso medžiaga: ABS modulis
• Jungčių būsena: tiekiama be jungčių, skirtų montavimui vietoje
• Sąsajos tipas: SC/APC suderinami plaukeliai (be jungčių)

Kaip naudoti

Įdėkite ABS modulį į suderinamą skaidulų paskirstymo skydą ar sandarią dėžutę, pritvirtinkite plaukelius ir atlikite suvirinimą arba jungčių montavimą pagal vietos poreikius. Nutieskite 2.0 mm plaukelius su tinkama lenkimo spindulio apsauga, kad sumažintumėte mikrolenkimus. Kai sujungta arba prijungta prie tinklo prievadų, patikrinkite optinės galios lygius ir kanalų balansą keturiuose išėjimo prievaduose naudodami optinį galios matuoklį ir šviesos šaltinį arba OTDR, jei taikoma.

Rekomendacijos

Elkitės su G657A pluoštais švelniai ir tiesdami laikykitės gamintojo rekomenduojamo minimalaus lenkimo spindulio. Suvirinimus atlikite švarioje aplinkoje ir po galų montavimo patikrinkite kiekvieno išėjimo įterpimo nuostolius ir grįžtamuosius nuostolius. Prieš montavimą laikykite ABS modulį sausoje, nedulkėtoje vietoje ir venkite per didelio mechaninio poveikio moduliui.
