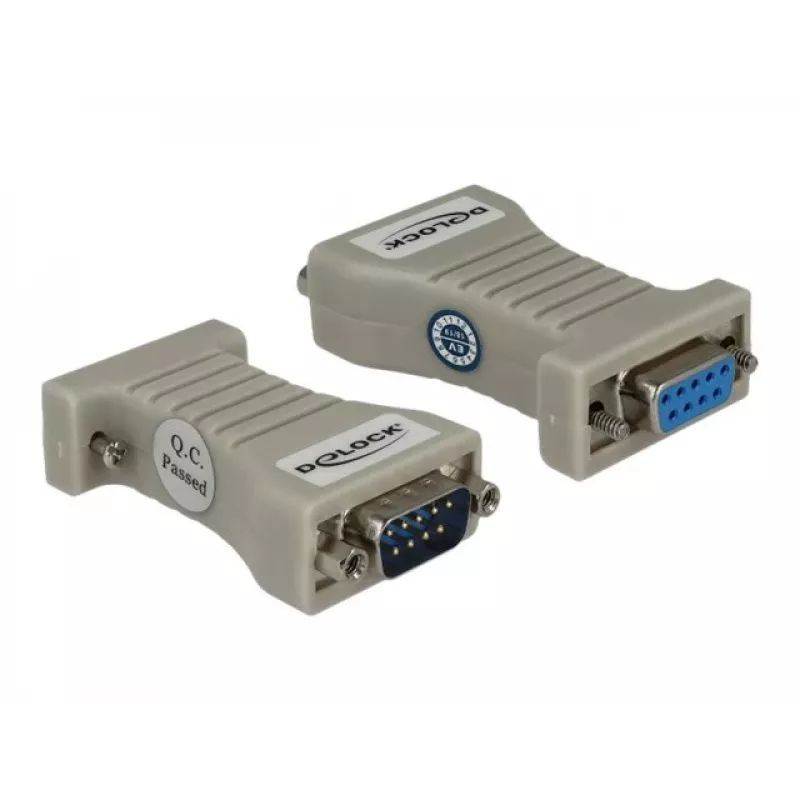

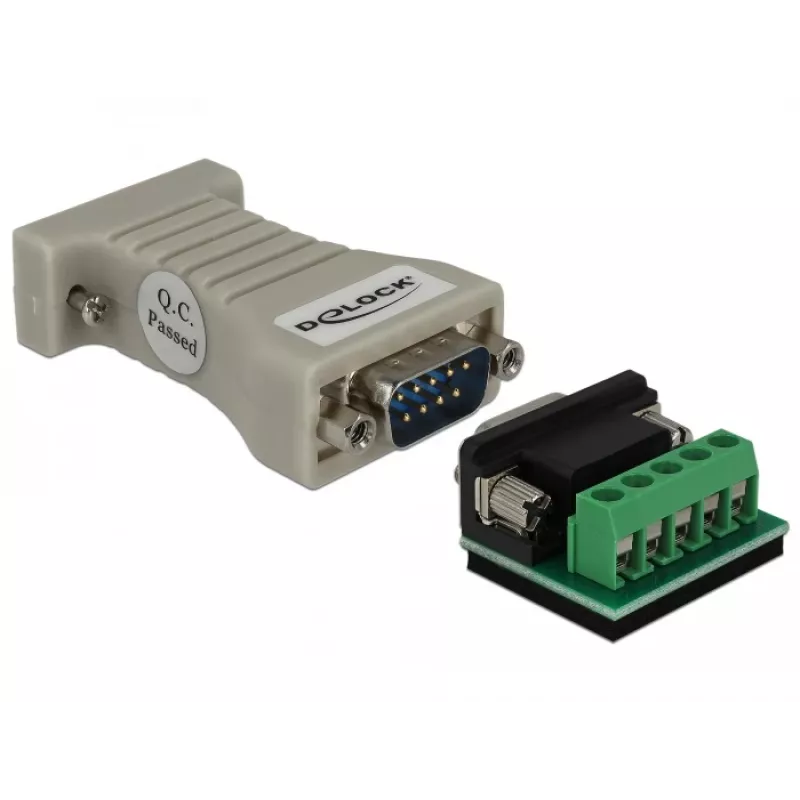

Kabelio jungties keitiklis DeLOCK 62920

DeLOCK 62920 kabelio jungties keitiklis konvertuoja tarp RS-232 ir RS-422/485 nuosekliųjų sąsajų. Jis tiesiogiai sujungia du DB9 prievadus, leisdamas ryšį tarp įrenginių, tokių kaip mašinų valdikliai, lauko magistralių sistemos, matavimo prietaisai, kompiuteriai ir spausdintuvai, nereikalaujant išorinio maitinimo šaltinio. Adapteris turi auksuotus kontaktus, užtikrinančius patikimą laidumą, ir yra juodos spalvos.

Privalumai

Adapteris leidžia tiesiogiai sujungti DB9 jungtis, kad būtų sujungti RS-232 ir RS-422/485 įrenginiai. Auksuoti kontaktai pagerina signalo perdavimą ir atsparūs korozijai. Jo kompaktiška, pasyvi konstrukcija nereikalauja papildomo maitinimo šaltinio, supaprastindama montavimą ir sumažindama kabelių poreikį.

Tinka

• Mašinų valdymo blokų prijungimui prie nuosekliųjų lauko magistralių įrenginių
• Matavimo prietaisų prijungimui prie RS-232 ar RS-422/485 prievadų
• Senesnių kompiuterių ar spausdintuvų su skirtingais nuosekliaisiais standartais prijungimui
• Naudojimui pramoninėje automatikoje ir laboratorijose, kur reikalingas nuoseklusis konvertavimas

Pagrindinės specifikacijos

• Gamintojas: DELOCK
• Modelis / MPN: 62920
• EAN: 4043619629206
• Sąsajos: RS-232 ↔ RS-422/485 (DB9)
• Kontaktų danga: auksuoti kontaktai
• Spalva: juoda

Kaip naudoti

Įkiškite keitiklį į dviejų įrenginių, kuriuos norite sujungti, DB9 nuosekliąsias jungtis, užtikrindami teisingą D-sub korpusų išlygiavimą. Sujungę, sukonfigūruokite nuosekliuosius parametrus (perdavimo spartą, lyginumo bitą, duomenų bitus, stabdymo bitus) abiejuose įrenginiuose, kad jie sutaptų. Išorinis maitinimo šaltinis nereikalingas; adapteris veikia kaip pasyvus lygių keitiklis tarp DB9 prievadų.

Rekomendacijos

Patikrinkite įrenginio dokumentaciją dėl suderinamų RS-422/485 laidų ir užbaigimo reikalavimų. Ilgiems kabeliams ar triukšmingoje aplinkoje naudokite ekranuotus nuosekliuosius kabelius ir laikykitės tinkamo užbaigimo bei įžeminimo, kad išlaikytumėte signalo vientisumą.
