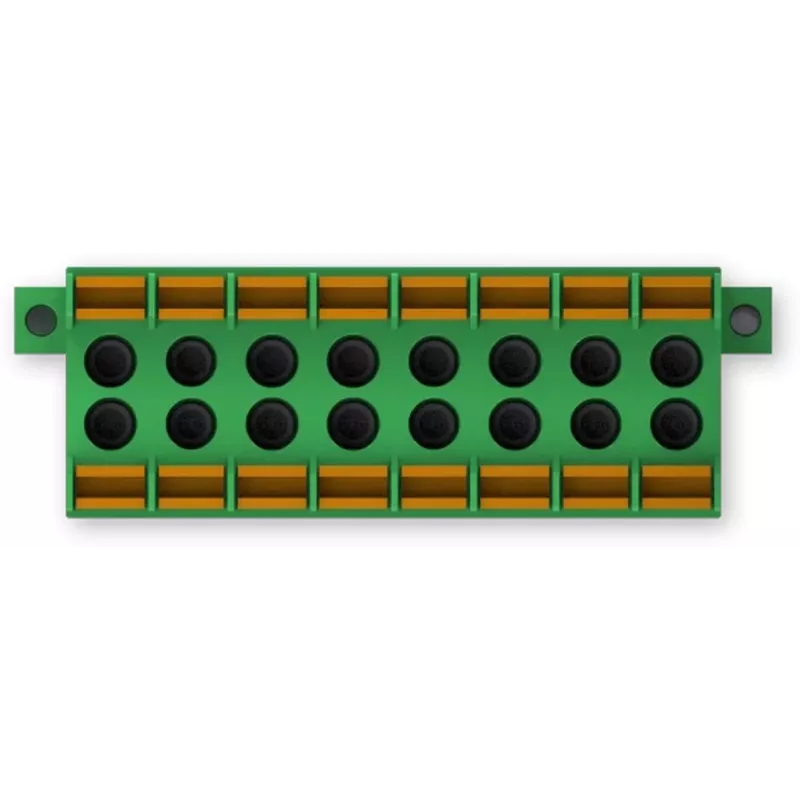

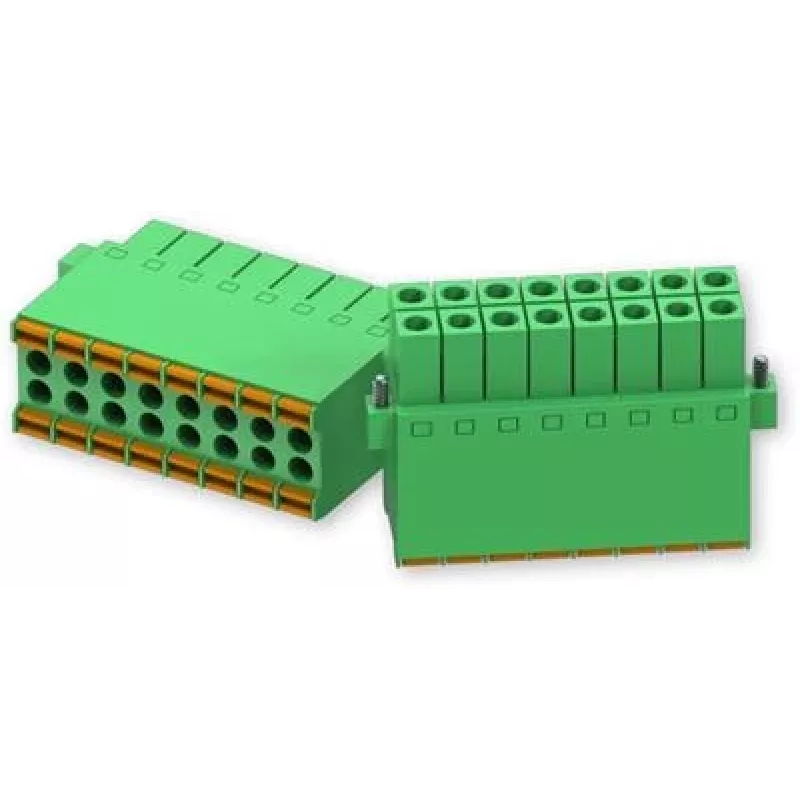

Jungtis TELTONIKA TRB245 TRB255 8 kontaktų 8A PR4IO17K nuosekliosioms ir įvesties/išvesties jungtims

Jungtis, skirta TELTONIKA TRB245 ir TRB255 įrenginiams, užtikrinanti 8 kontaktų sąsają nuosekliosioms ir įvesties/išvesties jungtims. Skirta iki 8 A srovei, ši kompaktiška jungtis užtikrina patikimą jutiklių, pavarų ir ryšio linijų sujungimą pramoninėse ir telematikos instaliacijose. Jungties formos faktorius atitinka suderinamų TELTONIKA maršrutizatorių įvesties/išvesties kontaktų išdėstymą, todėl galima lengvai pakeisti arba prijungti lauko sąlygomis be papildomų adapterių.

Privalumai

Jungtis užtikrina patikimą elektrinį kontaktą nuosekliesiems prievadams ir skaitmeniniams/analoginiams įvesties/išvesties kanalams, palaikydama iki 8 A srovę. Kompaktiška konstrukcija sumažina reikiamą skydo erdvę ir palengvina tvarkingą kabelių išvedžiojimą. Patvarūs kontaktai ir stabilus korpusas padeda išlaikyti pastovų ryšį aplinkoje, veikiamoje vibracijos ar vidutinio mechaninio įtempio. Jungtis yra suderinama su įprastais kabelių, naudojamų jutiklių ir pavarų instaliacijose, skerspjūviais, todėl montavimas ir techninė priežiūra yra paprasta.

Tinka

• Nuosekliųjų ryšio linijų (RS232/RS485) prijungimui prie suderinamų maršrutizatorių
• Skaitmeninių ir analoginių įvesties/išvesties signalų iš jutiklių ir pavarų prijungimui
• Pramoninėms telematikos instaliacijoms ir transporto priemonėse montuojamoms sistemoms
• Pažeistų ar susidėvėjusių įvesties/išvesties jungčių pakeitimui lauko sąlygomis

Pagrindinės specifikacijos

• Kontaktų skaičius: 8 kontaktai, skirti kombinuotoms nuosekliosioms ir įvesties/išvesties jungtims
• Nominali srovė: 8 A vienai jungčiai
• Suderinamumas: formos faktorius atitinka konkrečius TELTONIKA maršrutizatorių įvesties/išvesties prievadus
• Montavimo tipas: nuimama/prijungiama linijinė jungtis įrenginio gnybtams
• Medžiaga: patvarūs kontaktai ir korpuso medžiagos, užtikrinančios elektrinį ir mechaninį patikimumą
• Tinkamas kabelių skerspjūvis: suderinamas su įprastais jutiklių ir pavarų laidų skerspjūviais

Kaip naudoti

Nustatykite maršrutizatoriaus įvesties/išvesties gnybtą ir sulygiuokite jungtį taip, kad kontaktų orientacija atitiktų įrenginio kontaktų išdėstymą. Tvirtai įkiškite jungtį į įrenginio gnybtą, kol ji užsifiksuos ir įsitvirtins. Nutieskite ir pritvirtinkite kabelius, kad sumažintumėte įtempimą jungtyje. Nuosekliosioms jungtims užtikrinkite tinkamą TX/RX ir įžeminimo laidų sujungimą; įvesties/išvesties signalams laikykitės teisingo poliariškumo ir, jei reikia, ekranavimo. Prieš įjungdami sistemą, patikrinkite jungtis multimetru arba maršrutizatoriaus diagnostikos įrankiais.

Rekomendacijos

Naudokite tinkamo nominalo laidus ir užtikrinkite kabelių įtempimo sumažinimą, kad išlaikytumėte patikimas jungtis. Neviršykite 8 A nominalios srovės ir saugokite jungtį nuo korozinių medžiagų. Instaliacijoms, veikiamoms drėgmės ar didelio užterštumo, naudokite papildomą sandarinimą ar apsauginius korpusus, kad prailgintumėte tarnavimo laiką.
